Cable de alimentación XLPE PVC N2XY 0.6/1kV: Fundamentos y aplicaciones

¿Qué es el cable de alimentación N2XY 0.6/1kV?

El N2XY 0.6/1kV es un cable de alimentación de baja tensión para instalación fija, fabricado de conformidad con VDE 0276-603 y IEC 60502-1. Utiliza conductores de cobre recocido macizos o trenzados (Clase 1/2 según IEC 60228 [1]), aislamiento de polietileno reticulado (XLPE) nominal para operación continua a 90°C [2], y una cubierta exterior de PVC extruido [3]. Sin armadura por diseño, ofrece una alta capacidad de transporte de corriente, bajas pérdidas dieléctricas y una estabilidad térmica superior en comparación con los cables de PVC estándar. Los casos de uso primario incluyen redes industriales, unidades de distribución de energía y conexiones de aparamenta donde la armadura mecánica es redundante o se proporciona protección suplementaria.

Matriz de parámetros técnicos

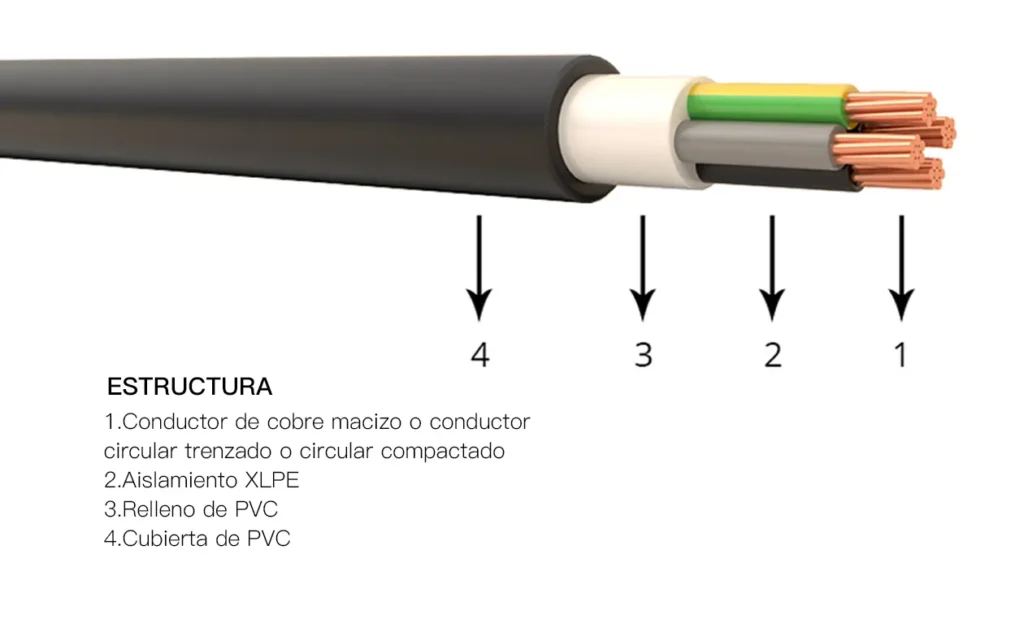

Desglose de construcción modular

• Conductor: Cobre electrolítico, alta conductividad ($\ge 58\text{ MS/m}$), minimizando la resistencia de CC y las pérdidas por calentamiento Joule.
• Aislamiento (XLPE): Matriz de polímero termoestable que elimina la deformación térmica bajo altas cargas pico; constante dieléctrica $\approx 2.3$ [2].
• Cubierta exterior (PVC): Resistencia química contra ácidos suaves, álcalis y agentes atmosféricos; clasificación de propagación de llama según IEC 60332-1 [3].
• Identificación: Identificación de núcleos mediante código de colores normalizado (HD 308 S2 / VDE 0293) o impresión numérica.

Rendimiento eléctrico y térmico

• Ventaja de capacidad de corriente: La clasificación térmica de 90°C del XLPE permite una ampacidad entre 15% y 30% mayor que los cables equivalentes con aislamiento de PVC (NYY) de sección transversal idéntica [2].
• Resistencia a cortocircuitos: La inercia térmica admite una alta densidad de corriente de falla de hasta 143 A/mm² para cálculos de referencia de 1 segundo.
• Factor de pérdida dieléctrica (tan delta): Significativamente menor que el aislamiento termoplástico, lo que reduce la generación de calor interno durante la operación continua bajo alto estrés de tensión.

Escenarios de aplicación y restricciones de instalación

Entornos permitidos:

• Interiores fijos, exteriores, bandejas de cables, conductos de cables y canales empotrados en hormigón.
• Circuitos secundarios de aparamenta industrial y columnas montantes de distribución primaria de baja tensión.

Limitaciones y restricciones:

• Sin armadura metálica: No es adecuado para impactos mecánicos de alto riesgo, esfuerzo de tracción elevado o recorridos subterráneos propensos a roedores a menos que esté protegido mediante conductos/zanjas de servicio pesado.
• Exposición a los rayos UV: La cubierta exterior de PVC negro estándar proporciona resistencia básica a los rayos UV; la exposición prolongada en desiertos tropicales requiere una formulación de compuesto antienvejecimiento/anti-UV especializado [3].

Perspectiva de ingeniería de CJDL CABLE: El N2XY 0.6/1kV sin armadura ofrece un equilibrio óptimo entre ampacidad y costo para conexiones de celdas de media/baja tensión y unidades de distribución con protección suplementaria. Todos los cables N2XY fabricados por CJDL CABLE se prueban de forma rutinaria según IEC 60502-1 y VDE 0276-603, con aislamiento XLPE clasificado para 90 °C de operación continua. En nuestros proyectos de distribución industrial, la construcción XLPE/PVC ha respaldado diseños de alimentadores compactos de alta capacidad y al mismo tiempo cumple con los requisitos de instalación de 0.6/1kV.
