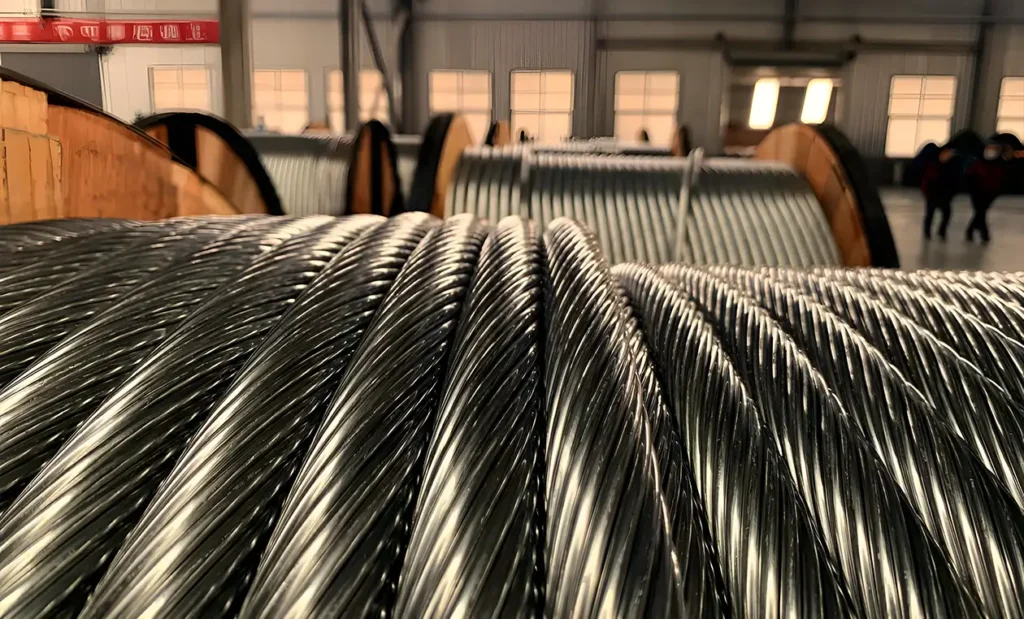

El conductor AAC (All Aluminium Conductor) es un conductor trenzado de capas concéntricas refinado, compuesto exclusivamente por alambres de aluminio 1350-H19 (pureza mínima del 99,5 %). Diseñado principalmente para líneas aéreas de transmisión y distribución de energía de vano corto, el AAC ofrece una alta conductividad eléctrica en relación con su peso en redes de servicios públicos urbanas de baja y mediana tensión. Operando a temperaturas estándar de hasta 75 °C, proporciona una resistencia óptima a la corrosión en entornos costeros e industriales donde la armadura de acero (como en los conductores ACSR) es propensa a la degradación galvánica. El AAC cumple con las normas internacionales de fabricación, incluidas IEC 61089, ASTM B231 y BS EN 50182, lo que garantiza una alta precisión dimensional y un rendimiento eléctrico predecible.
Especificaciones Técnicas y Matriz de Rendimiento
Los parámetros estructurales y operativos a continuación resumen los criterios de rendimiento estándar del AAC basados en las directrices ASTM B231 e IEC 61089 para conductores de aluminio estirado en frío 1350-H19.
| Código / Calibre del Conductor | Cableado (N.º × Diám. del Alambre en mm) | Diámetro Exterior Aprox. (mm) | Área Transversal Total (mm2) | Resistencia Máx. en C.C. a 20 °C (Ω/km) | Carga de Rotura / Resistencia a la Tracción Nominal (kN) | Capacidad de Corriente / Ampacidad (A)* |
| Peach (70 MCM) | 7,62 | 35,47 | 0,8140 | 6,27 | 155 | |
| Iris (150 MCM) | 11,13 | 75,69 | 0,3810 | 12,80 | 250 | |
| Pansy (300 MCM) | 16,00 | 152,81 | 0,1890 | 25,10 | 400 | |
| Dahlia (550 MCM) | 21,65 | 279,78 | 0,1030 | 44,50 | 590 | |
| Orchid (650 MCM) | 23,59 | 329,98 | 0,0874 | 54,10 | 660 | |
| Magnolia (950 MCM) | 28,56 | 483,42 | 0,0597 | 77,20 | 850 |
*Nota: Las clasificaciones de ampacidad se basan en la temperatura de operación del conductor, la temperatura del aire ambiente, la velocidad del viento y la radiación solar.
Estructura del Conductor y Composición del Material

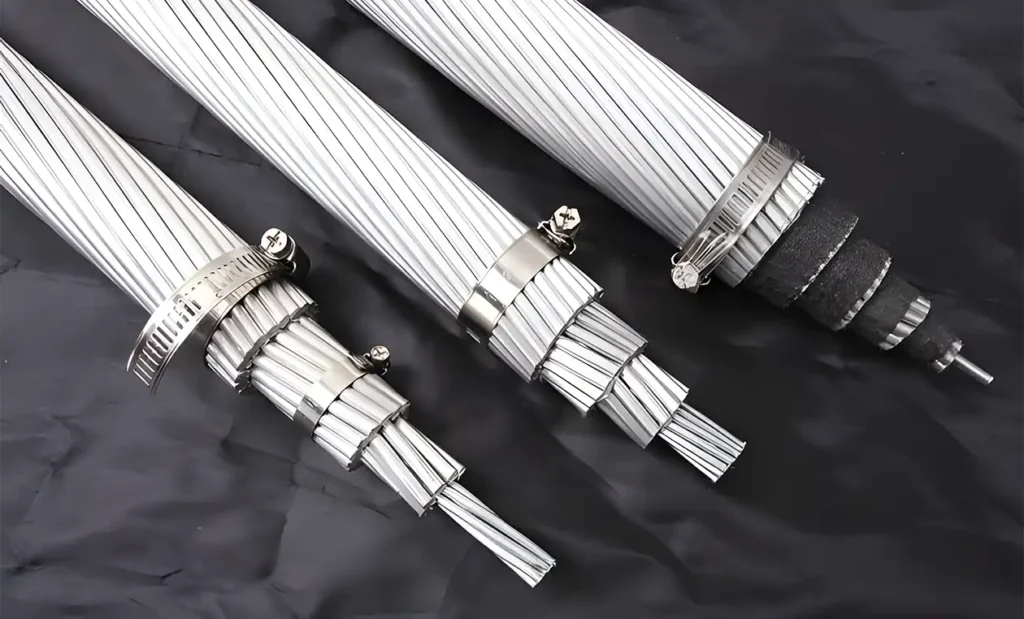

Los conductores AAC se diseñan mediante un trenzado concéntrico inverso, donde las capas sucesivas de alambre se enrollan helicoidalmente en direcciones de cableado opuestas (por lo general, con mano derecha en la capa exterior) para evitar el destrenzado y mantener la geometría estructural.
- Material del Conductor: Alambres de aluminio estirado en frío 1350-H19 que exhiben una conductividad mínima del 61,2 % IACS (International Annealed Copper Standard).
- Construcción del Cableado: Núcleo central de un solo alambre rodeado por capas concéntricas de 6, 12, 18 o 24 alambres. Las configuraciones de cableado más comunes son de 7, 19, 37, 61 y 91 alambres.
- Relación Peso-Conductividad: Proporciona una relación de conductividad a peso de aproximadamente 2:1 en comparación con el cobre electrolítico, lo que minimiza la carga de peso muerto sobre las estructuras de soporte.
- Resistencia a la Corrosión: La ausencia total de componentes ferrosos elimina la acción galvánica, haciendo que el AAC sea adecuado para instalaciones en atmósferas de alta humedad, marinas y químicas.
Escenarios Principales de Aplicación
El AAC se despliega en la arquitectura de líneas aéreas donde los requisitos de tensión mecánica son moderados, pero la alta ampacidad y la protección contra la corrosión son fundamentales.
- Redes de Distribución Urbana: Líneas aéreas de vano corto en redes urbanas de subtransmisión y distribución donde la distancia entre postes es relativamente pequeña.
- Barras Colectoras y Conexiones de Subestaciones: Conexiones de subestaciones aéreas de alta tensión, puentes de conexión (jumpers) y sistemas de barras colectoras que requieren alta flexibilidad y conductores ligeros.
- Infraestructura Aérea Costera: Líneas eléctricas que operan en entornos costeros expuestos a la niebla salina, donde los conductores reforzados con acero (ACSR) sufren una rápida degradación del núcleo.
- Distribución de Energía Industrial: Alimentadores aéreos principales de entrada dentro de parques industriales, plantas de procesamiento químico e instalaciones portuarias.
