Por qué la Resistencia de Corriente Continua es el indicador definitivo de la calidad del cable
La resistencia de corriente continua del conductor (R_DC) es el indicador más determinante de la calidad del cable, ya que mide directamente la pureza del material, la precisión de fabricación y la seguridad operativa. No se puede falsificar ni compensar mediante aislamiento reforzado ni marcado comercial. Si un cable no supera la comprobación de resistencia de corriente continua conforme a la norma IEC 60228, significa que el fabricante ha rebajado la calidad del cobre/aluminio o ha reducido deliberadamente la sección real del conductor.
Una baja resistencia de corriente continua garantiza que el cable funcione de forma eficiente dentro de sus límites térmicos. Una resistencia elevada provoca pérdidas energéticas excesivas, degradación térmica acelerada y un mayor riesgo de incendios eléctricos graves.
Matriz de Parámetros Técnicos: El Coste de la Resistencia de Corriente Continua Deficiente
Cuando un cable presenta una resistencia de CC elevada a causa de un deficiente control de calidad, se ve directamente afectada la integridad eléctrica y física de toda la instalación.
| Atributo del Cable | Cable de Baja Resistencia Cumplidor | Cable de Alta Resistencia Deficiente | Impacto Operativo |
|---|---|---|---|
| Calidad del Material | Cobre recocido al 99,9 % de pureza | Aleaciones de cobre impuro o de desecho | Mayor resistividad base (ρ), lo que provoca caídas de tensión inmediatas. |
| Área de Sección Transversal | Área nominal exacta (ej: 16 mm²) | Núcleo conductor con sección insuficiente | Densidad de corriente incrementada, obligando al cable a trabajar a mayor temperatura. |
| Disipación de Potencia (I2R) | Optimizada; dentro del diseño térmico | Excesiva; transformada en calor desperdiciado | Costes energéticos innecesarios y menor eficiencia del sistema. |
| Vida Útil del Aislamiento | Más de 25 años (trabaja ≤90 °C en XLPE) | Vida útil muy reducida (degradación térmica) | Agrietamiento prematuro, fragilización y ruptura dieléctrica. |
| Comprobación de Caída de Tensión | Dentro de los límites permitidos ≤3 % o ≤5 % | Caídas de tensión excesivas en tendidos largos | Averías en equipos, bloqueo de motores y señales de control erráticas. |
La Reacción en Cadena por Fallo de Resistencia de Corriente Continua
1. El Déficit de Material (Causa Raíz)

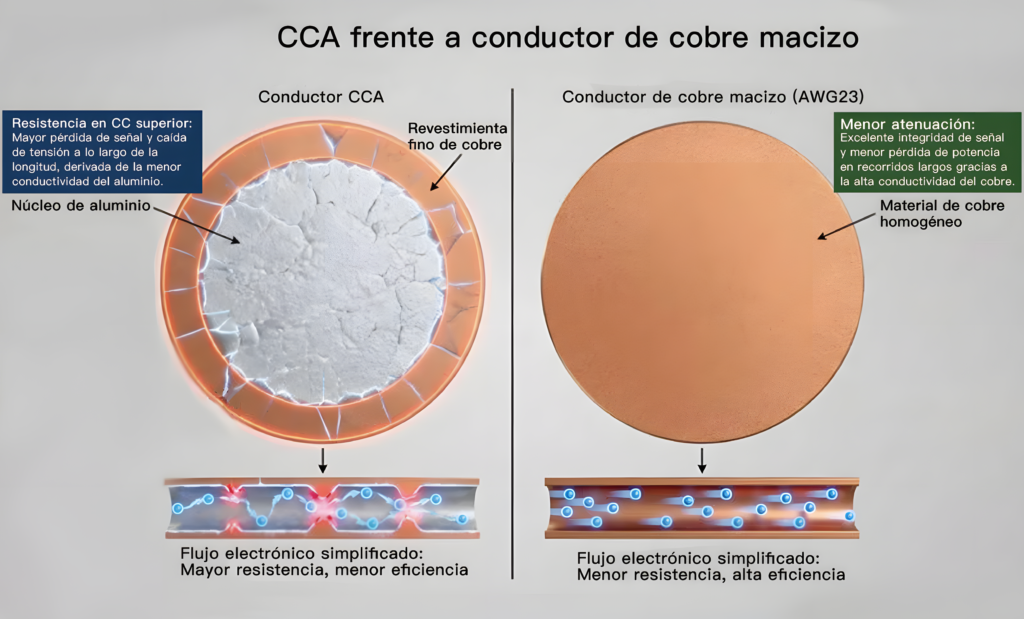

Los fabricantes de cables no conformes reducen costes de producción usando cobre reciclado sin refinar con altos contenidos de oxígeno o impurezas de hierro, o bien reduciendo discretamente el diámetro exterior de los hilos («subdimensionado»). Ambas prácticas elevan la resistencia de CC real por encima de los valores máximos legales establecidos en normativas como BS 5467 o VDE 0295.
2. El Catalizador Térmico (Efecto Joule)
Según la Primera Ley de Joule, la energía térmica generada en un conductor se calcula mediante:
Donde P es la pérdida de potencia en vatios, I la corriente de servicio y R la resistencia de corriente continua. Dado que la pérdida de potencia varía con el cuadrado de la corriente, incluso un ligero incremento de la resistencia (R) aumenta de forma exponencial el calor generado en el núcleo del cable.
3. Envejecimiento Térmico Acelerado
Los cables con aislamiento de XLPE (Polietileno Reticulado) están diseñados para soportar una temperatura máxima de servicio continua de 90 °C. Si un conductor de alta resistencia eleva la temperatura interna hasta 105 °C o 110 °C, se inicia la degradación acelerada de los enlaces reticulares del polímero. El aislamiento se vuelve quebradizo, pierde resistencia a la tracción y termina agrietándose ante solicitaciones mecánicas o eléctricas.
4. Ruptura Dieléctrica y Riesgo de Incendio
Cuando el aislamiento se degrada o deforma por sobrecalentamiento del conductor, su rigidez dieléctrica se desvanece. Esto origina cortocircuitos entre fases o entre fase y tierra. En los peores escenarios, la energía térmica persistente funciona como foco de ignición y provoca incendios eléctricos; este riesgo se reduce notablemente al emplear compuestos Low Smoke Zero Halogen (LSZH), los cuales dependen indispensablemente de un núcleo de baja resistencia y funcionamiento en frío para garantizar la seguridad.
Auditoría de Calidad en 3 Pasos para la Adquisición de Cables Cumplidores
Los equipos de compras e ingeniería deben emplear esta lista de comprobación rápida de auditoría para garantizar que los envíos de cables recibidos cumplan con los estándares de calidad internacionales.
- Exigir Informes de Prueba de Aceptación en Fábrica (FAT): Contrastar los valores de \(R_{20}\) registrados en los certificados de ensayo del fabricante con la norma IEC 60228 Clase 2 (para instalaciones fijas de cableado multifilar) o Clase 5 (para aplicaciones flexibles).
- Realizar Ensayos de Tipo Independientes: Enviar una muestra aleatoria de 5 metros extraída de la obra a un laboratorio externo (como BASEC o UL) para ejecutar una prueba independiente de resistencia mediante puente Kelvin de 4 hilos.
- Inspeccionar la Geometría del Conductor: Medir el diámetro de cada hilo individual con un micrómetro calibrado para verificar que la sección transversal total coincida con la indicación grabada en la cubierta del cable.
