Selección del diseño de portante adecuado para cables aéreos trenzados de baja tensión (LV ABC)

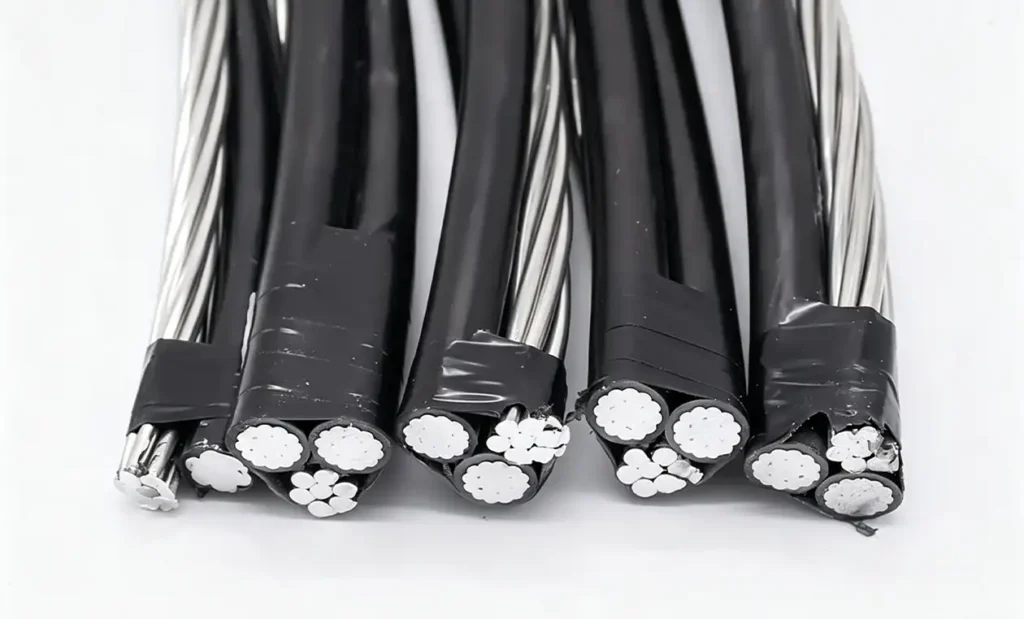

Los cables aéreos trenzados de baja tensión (LV ABC, por sus siglas en inglés, con tensión nominal de 0,6/1 kV) emplean tres diseños principales de sistemas portantes (o elementos tensores): el sistema de neutro portante (NFC 33-209), el sistema autosoportado (HD 626 S1) y el sistema de neutro portante de acero desnudo (ANSI/ICEA S-76-474).
La elección de la configuración correcta depende directamente de las cargas mecánicas de tracción, los parámetros de corrosión ambiental y los requisitos de seguridad:
- Sistema de neutro portante aislado: Utiliza un conductor de aleación de aluminio (AAAC 6201) como neutro aislado con capacidad portante, ideal para vanos medianos a largos y redes de distribución urbana.
- Sistema autosoportado: Distribuye la tensión mecánica por igual entre todos los conductores de fase, por lo que es adecuado para vanos cortos.
- Sistema de portante de acero / ACSR: Utiliza un portante de tipo ACSR (aluminio con alma de acero) para líneas de servicios públicos sometidas a altísimas exigencias mecánicas.
Matriz de comparación técnica: Configuraciones de sistemas portantes LV ABC
Los siguientes parámetros definen las diferencias estructurales, mecánicas y eléctricas entre los tres principales estándares de sistemas portantes LV ABC, en conformidad con las normas IEC 60502-1, NFC 33-209 y HD 626.
| Parámetro técnico | Sistema de neutro portante aislado (NFC 33-209) | Sistema autosoportado (HD 626 S1) | Sistema portante de acero / ACSR (desnudo o aislado) (ANSI/ICEA) |
| Material principal del portante | AAAC (Aleación de Al-Mg-Si 6201) | Ninguno (Tensión compartida por las fases de AAC) | ACSR o alambre de acero galvanizado |
| Rango de resistencia a la tracción | 295–320 MPa | 160–200 MPa (por conductor de fase) | 1.200–1.400 MPa (alma de acero) |
| Soporte de carga mecánica | Exclusivo del conductor neutro dedicado | Distribuido por igual entre los 4 conductores | Conductor dedicado de acero/ACSR |
| Capacidad estándar de vano (luz) | Vanos medianos a largos (50 m – 80 m) | Vanos cortos (30 m – 40 m) | Vanos extremos (> 100 m) |
| Material de aislamiento | XLPE o HDPE (Negro de humo ≥ 2%) | XLPE (Polietileno reticulado) | Cubierta opcional de PVC / XLPE o desnudo |
| Temperatura máx. de operación | 90 °C (continua) / 250 °C (cortocircuito) | 90 °C (continua) / 250 °C (cortocircuito) | 90 °C (continua) / 250 °C (cortocircuito) |
| Resistencia a la corrosión | Alta (aleación aislada) | Alta (AAC aislado) | Moderada a baja (riesgo por exposición atmosférica) |
| Función eléctrica del neutro | Combina neutro de retorno + soporte mecánico | Los conductores de fase llevan la carga; el neutro no es estructural | Neutro de retorno + soporte de alta tensión |

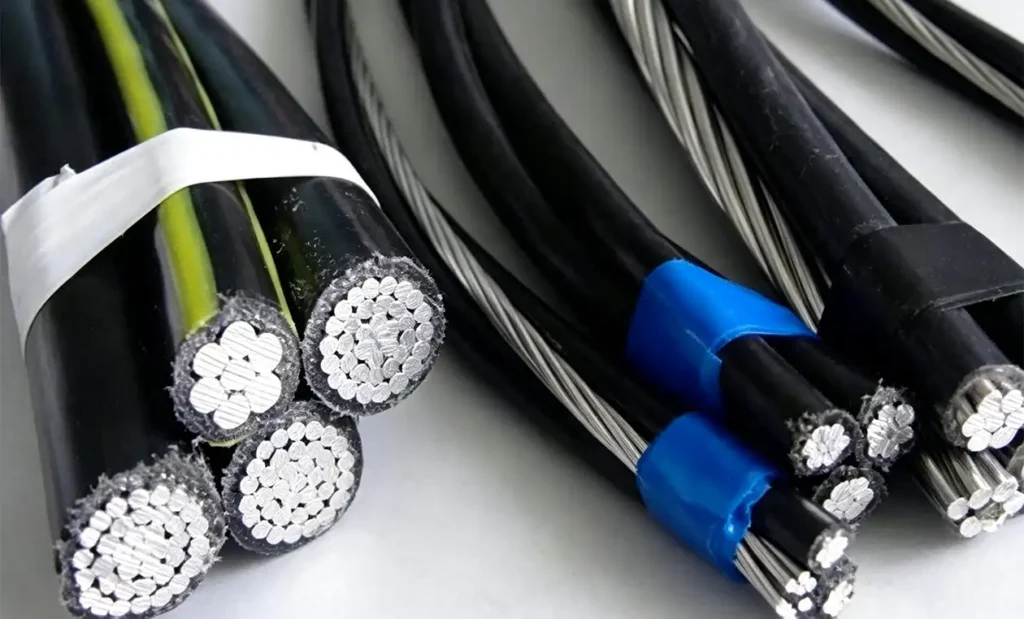

Análisis técnico de las arquitecturas de portante para LV ABC
1. Sistema de neutro portante aislado (Norma francesa NFC 33-209)
En este sistema, la tensión mecánica es soportada exclusivamente por un núcleo neutro aislado de AAAC (típicamente de 50 mm², 70 mm² o 95 mm²). Los conductores de fase (AAC) se trenzan holgadamente alrededor del portante sin soportar carga estructural.
- Ventaja clave: Elimina los cortocircuitos causados por el esfuerzo mecánico entre fases.
- Aplicación: Redes de distribución urbana y rural que requieren alta confiabilidad y longitudes de vano medianas (50 m – 80 m).
2. Sistema autosoportado de cuatro conductores (Norma europea HD 626 S1)
Esta configuración carece de un núcleo portante dedicado de alta resistencia. Los cuatro conductores (3 fases + neutro) son de AAC y se tensionan por igual mediante pinzas de retención de cuatro ranuras.
- Ventaja clave: Menor costo de fabricación y geometría de herrajes uniforme.
- Aplicación: Acometidas de servicio para vanos cortos (30 m – 40 m), cables de bajada y zonas residenciales con bajas cargas de viento.
3. Sistema portante de acero / ACSR (Norma ANSI / ICEA)
Utiliza un portante de aluminio con alma de acero (ACSR) o un trenzado de acero galvanizado macizo. El conductor neutro puede ser desnudo o estar cubierto.
- Ventaja clave: Máxima capacidad de carga de rotura para vanos extremos o zonas con severas cargas de hielo.
- Aplicación: Cruces de ríos, terrenos montañosos y redes de transmisión de gran longitud que superan los 100 metros.
