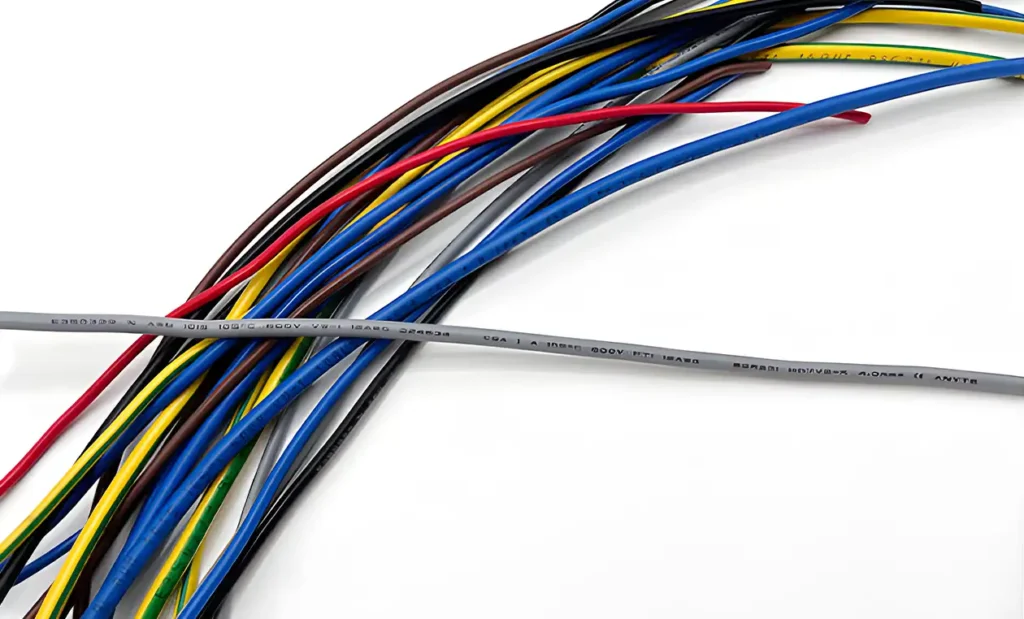

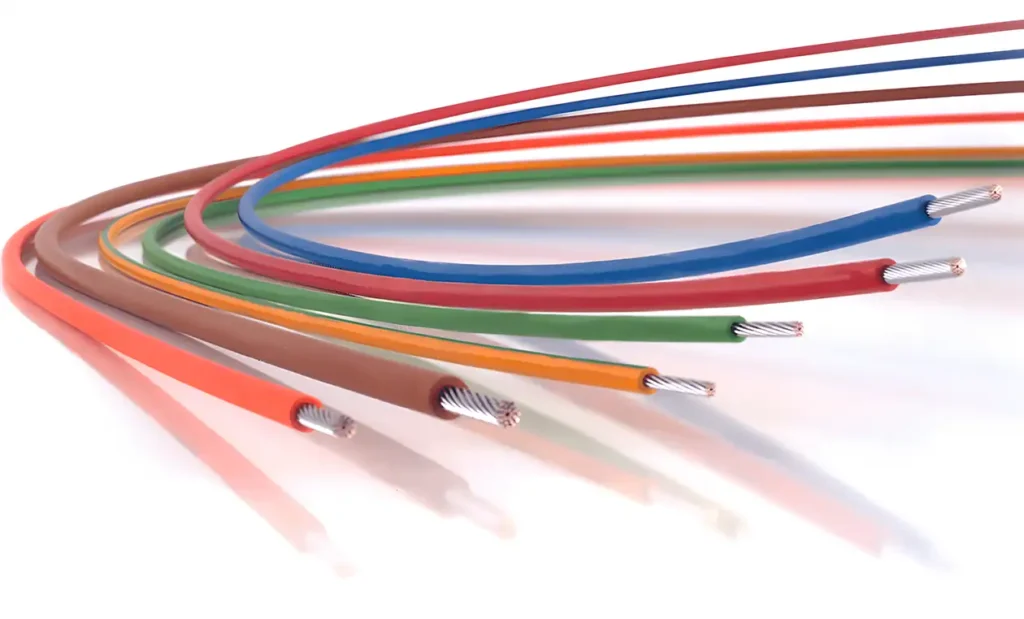

El cable Tri-rated es un conductor unipolar flexible de alta temperatura para paneles de control, certificado simultáneamente bajo tres de las principales normas reguladoras internacionales: BS 6231 (Tipo CK), UL 1015 (Estilo 1015/1283) y CSA C22.2 N.º 127 (Tipo TEW). Fabricado con conductores de cobre recocido pulido flexible de Clase 5 según la norma IEC 60228 e aislado con policloruro de vinilo resistente al calor (HR-PVC), opera de manera continua a temperaturas de hasta 105 °C con tensiones nominales de hasta 600/1000 V. Diseñado para el cableado interno en cuadros de distribución eléctrica, paneles de control, arrancadores de motores y armarios de distribución de energía, el cable Tri-rated unifica el cumplimiento de las normativas europea, estadounidense y canadiense en una sola especificación de fabricación.
Matriz de especificaciones técnicas y comparación multinorma
La siguiente matriz de comparación estructurada detalla los parámetros reguladores en todos los marcos de certificación clave para el cable flexible de PVC Tri-rated:
| Parámetro de especificación | BS 6231 (Tipo CK) | UL 1015 / UL 1283 | CSA C22.2 N.º 127 (TEW) | Equivalente armonizado europeo (H05V2-K / H07V2-K) |
| Tensión nominal() | 600/1000 V CA | 600 V CA / 750 V CC | 600 V CA | 300/500 V (H05) / 450/750 V (H07) |
| Temp. máx. de servicio (fijo) | -15 °C a +90 °C | -15 °C a +105 °C | -15 °C a +105 °C | -5 °C a +90 °C |
| Temp. máx. (servicio flexible) | +5 °C a +90 °C | +5 °C a +105 °C | +5 °C a +105 °C | +5 °C a +90 °C |
| Construcción del conductor | IEC 60228 Clase 5 (Trenzados) | ASTM B174 / Trenzado pulido o estañado | ASTM B174 / Trenzado pulido o estañado | EN 60228 Clase 5 (Cobre flexible) |
| Material del aislamiento | PVC resistente al calor (Tipo TI 3) | PVC retardante de llama (VW-1) | PVC retardante de llama (FT1) | HR-PVC (Tipo TI 3) |
| Norma de retardancia de llama | BS EN 60332-1-2 | UL 1581 (Vertical VW-1) | Prueba de llama CSA FT1 | IEC 60332-1-2 |
| Norma regional de aplicación | Reino Unido y Mancomunidad de Naciones (Commonwealth) | Estados Unidos (Certificación UL) | Canadá (Certificación CSA) | Unión Europea (Armonizado HAR) |
Construcción de materiales y propiedades estructurales
- Alma del conductor: Hilos finos de cobre recocido pulido de alta pureza Clase 5 que proporcionan un radio de curvatura óptimo, alta resistencia a la fatiga bajo vibraciones mecánicas y baja resistencia eléctrica según la norma IEC 60228.
- Compuesto aislante: Policloruro de vinilo resistente al calor (HR-PVC) de primera calidad, formulado para mantener la integridad estructural y la rigidez dieléctrica bajo cargas térmicas continuas de hasta 105 °C.
- Resistencia a la propagación de la llama: Cumple con los estrictos criterios de autoextinción según las normas UL VW-1, CSA FT1 e IEC 60332-1-2 para evitar la propagación del fuego a lo largo de tiradas verticales de cable en el interior de armarios.
- Durabilidad química y a los aceites: Formulado para resistir la exposición a aceites de transformador, fluidos lubricantes, disolventes industriales, ácidos y humedad atmosférica.
Aplicaciones industriales y normas de ingeniería
El cable Tri-rated se especifica en instalaciones de celdas y cuadros de maniobra de alta densidad donde el cableado compacto, los radios de curvatura reducidos y la elevada disipación de calor son requisitos críticos.
- Equipos de control y cuadros de distribución: Cableado interno primario de conexión para centros de control de motores (CCM), cuadros de baja tensión, relés de potencia y conexiones de interruptores automáticos.
- Fabricación global de equipos OEM: Elimina la duplicación de stock para maquinaria de exportación al cumplir con las normas de montaje de paneles del Reino Unido, EE. UU., Canadá y Europa bajo un único número de referencia (SKU).
- Conexiones de rectificadores y transformadores de potencia: Su alta resistencia térmica permite la terminación directa junto a componentes que generan gran cantidad de calor, como transformadores de potencia, convertidores de frecuencia y variadores industriales.
- Normas reguladoras de la industria: BS 6231 Tipo CK, UL Estilo 1015(≤2,5 mm² / 14 AWG), UL Estilo 1283(4 mm² a 120 mm²), CSA TEW, BS EN 60228, IEC 60332-1-2.
