¿Qué es la «capa semiconductora de un cable»?

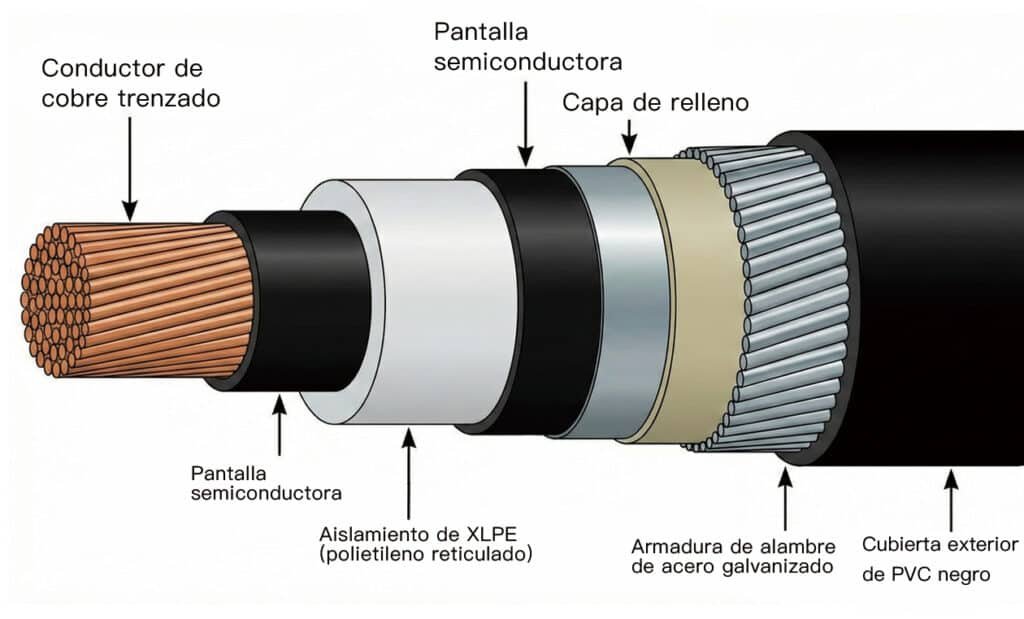

La capa semiconductora de un cable (también conocida como capa semicon o pantalla) es una barrera crítica de suavizado del campo eléctrico colocada entre los componentes metálicos y el aislamiento primario. En cables de media a extra-alta tensión, hay dos capas distintas aplicadas mediante un proceso de coextrusión de tres capas: la Pantalla del Conductor (semicon interno) y la Pantalla del Aislamiento (semicon externo).

Típicamente fabricadas a base de polietileno fuertemente compuesto con Negro de Carbono conductor, estas capas poseen una resistividad eléctrica intermedia de 10¹ ~ 10⁴ Ω·cm. Su función principal es eliminar las concentraciones localizadas de estrés del campo eléctrico causadas por huecos de aire e irregularidades en conductores trenzados o Armaduras metálicas, asegurando un gradiente de campo eléctrico radial perfectamente uniforme a través del dieléctrico de Polietileno Reticulado (XLPE).

Matriz de Parámetros Técnicos: Capas Semiconductoras Interna vs. Externa

El posicionamiento físico y los requisitos de rendimiento para las dos pantallas semiconductoras definidos en normas como la IEC 60502-2 se detallan en la siguiente matriz de datos:

Parámetro TécnicoPantalla del Conductor (Semicon Interno)Pantalla del Aislamiento (Semicon Externo)
Ubicación FísicaEntre el conductor trenzado y el aislamiento de XLPE.Entre el aislamiento de XLPE y la pantalla metálica/cinta de cobre.
Función Eléctrica PrincipalElimina la concentración de campo en los hilos individuales del conductor.Elimina la concentración de campo causada por arrugas en la pantalla; mantiene el potencial de tierra.
Base del MaterialXLPE/CPE cargado con Negro de Carbono de alta purezaCompuesto semiconductor desmontable o totalmente adherido
Resistividad volumétrica a 20°C≤ 500 Ω·cm (Límite estándar)≤ 500 Ω·cm (Límite estándar)
Resistividad volumétrica a 90°C≤ 1000 Ω·cm (Estado elevado)≤ 1000 Ω·cm (Estado elevado)
Objetivo de Suavidad de InterfazProtuberancias microscópicas < 15 µmProtuberancias microscópicas < 15 µm

Física de Ingeniería: Por qué la capa semiconductora es indispensable

Efecto de jaula de Faraday y suavizado de límites

Si un conductor trenzado de alta tensión estuviera rodeado directamente por un dieléctrico crudo como el XLPE, el perfil geométrico helicoidal de los hilos exteriores individuales crearía graves distorsiones en las líneas de campo eléctrico. Los huecos de aire atrapados en los valles entre los hilos experimentarían gradientes de voltaje localizados masivos debido al desajuste de permitividad (εᵣ = 1 para el aire frente a εᵣ = 2.3 para el XLPE). Esto provocaría que el aire se ionizara instantáneamente, generando descargas parciales localizadas y arborescencia eléctrica destructiva.

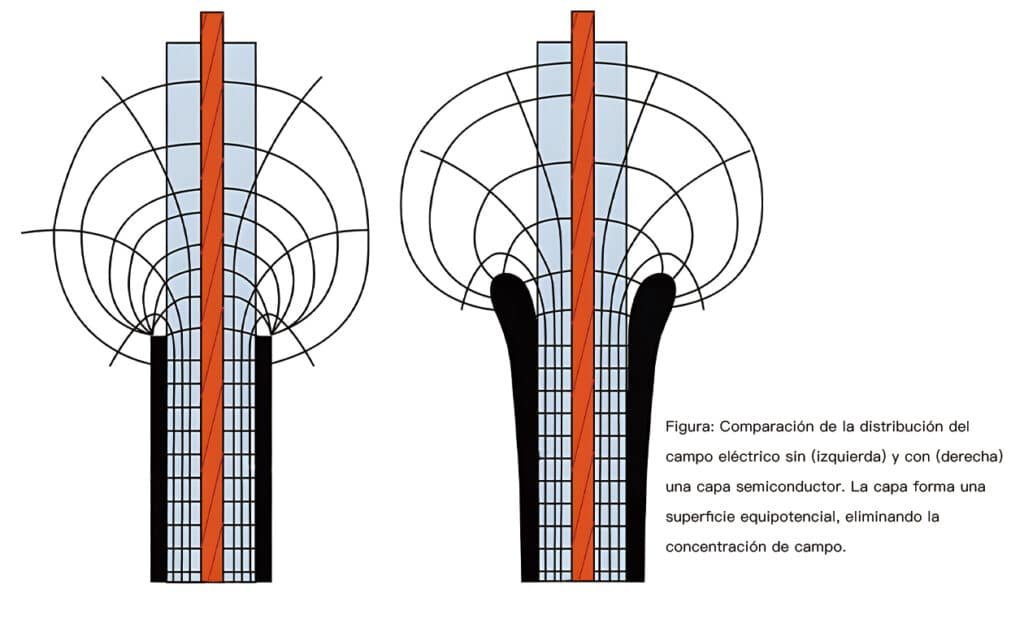

Al colocar la capa semiconductora interna directamente sobre los hilos, el material penetra los valles y encapsula el conductor. Debido a que conduce la electricidad (aunque con una resistencia alta en comparación con el cobre), el límite exterior de esta capa se convierte en una superficie equipotencial. Actúa exactamente como una jaula de Faraday microscópica, suavizando las líneas de campo eléctrico radial en un patrón perfectamente concéntrico y uniforme, tal como define la Ley de Gauss para configuraciones coaxiales:

E = V / (r · ln(Ro / Ri))

Donde el radio interno efectivo (Rᵢ) se extiende suavemente hasta el perímetro exterior de la pantalla semiconductora interna, eliminando cualquier variación de campo geométrica aguda.
