Especificaciones del cable ABC AS/NZS 3560.1
La norma AS/NZS 3560.1 establece los requisitos para los Cables Aéreos Agrupados (ABC) con aislamiento de polietileno reticulado (XLPE), destinados a sistemas de distribución aérea consolidados, con tensión nominal de hasta 0,6/1 (1,2) kV inclusive. La Parte 1 (P1) trata específicamente los conductores de aluminio. En esta norma, el cable ABC corresponde a un conjunto agrupado de conductores de fase aislados, trenzados alrededor de un conductor neutro. Los núcleos de fase están fabricados en aluminio 1350 trefilado en frío, con aislamiento de XLPE resistente a la intemperie cargado con negro de humo, capaz de soportar una temperatura de funcionamiento continua de 90 °C y umbrales de cortocircuito de hasta 250 °C.
Matriz de Parámetros Técnicos (Cable ABC 0,6/1 kV según norma AS/NZS 3560.1)
La matriz siguiente detalla las especificaciones mecánicas, eléctricas y de materiales fundamentales para las secciones transversales estándar definidas en la norma AS/NZS 3560.1.
| Parámetro Técnico | Especificación del Conductor de Fase | Especificación del Conductor Neutro (Portante) |
|---|---|---|
| Material del Conductor | Aluminio trefilado en frío (1350) | Aleación de aluminio (6201-T81) o aluminio circular |
| Material de Aislamiento | XLPE cargado con negro de humo | XLPE cargado con negro de humo |
| Tensión Nominal (U₀/U) | 0,6/1 kV | 0,6/1 kV |
| Temperatura Máxima de Funcionamiento Continuo | 90 °C | 90 °C |
| Temperatura Máxima de Cortocircuito (5 s) | 250 °C | 250 °C |
| Norma de Resistencia UV | Contenido de negro de humo ≥ 2,0 % | Contenido de negro de humo ≥ 2,0 % |
| Identificación de Núcleos | Nervaduras grabadas permanentes (1, 2, 3) | Nervaduras dominantes continuas / Marcado textual |

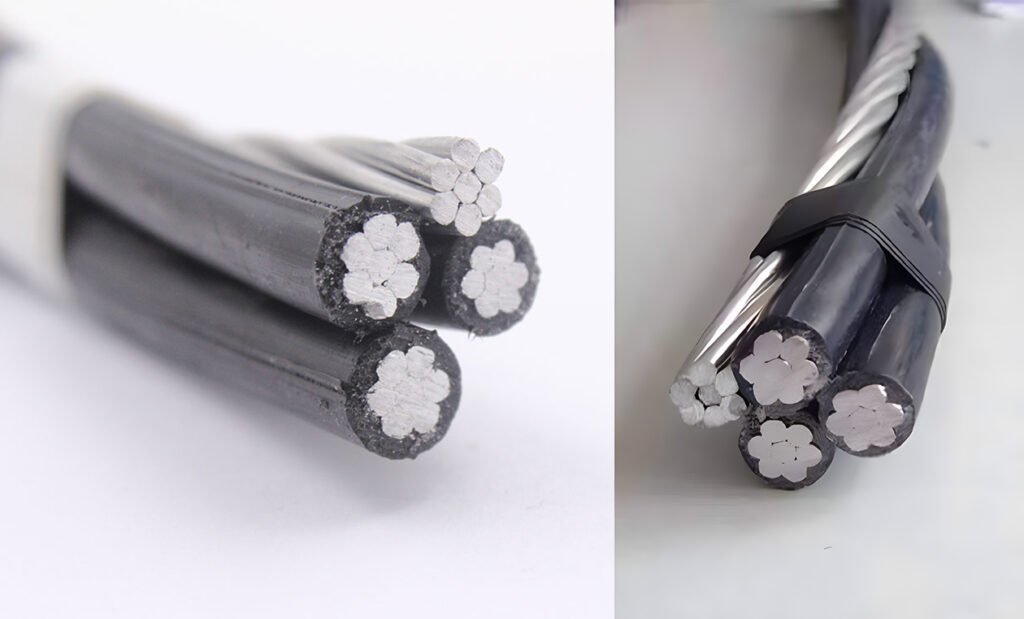

Configuraciones Estructurales de Núcleos
Configuraciones Autoportantes
En los sistemas autoportantes, todos los conductores de fase y neutro soportan la carga mecánica por igual. Estos conjuntos están formados por 2 a 4 núcleos de igual sección transversal, fabricados normalmente en aluminio 1350 trefilado en frío, optimizados para aplicaciones de redes de distribución urbanas de vanos cortos.
Configuraciones con Núcleo Neutro Portante
Esta variante emplea un núcleo mensajero neutro de aleación de aluminio de alta resistencia (6201-T81), diseñado para soportar toda la carga de tracción mecánica del vano. Los conductores de fase aislados se enrollan alrededor de este núcleo mensajero estructural, evitando que los conductores eléctricos soporten tensiones mecánicas en configuraciones de vanos largos.
