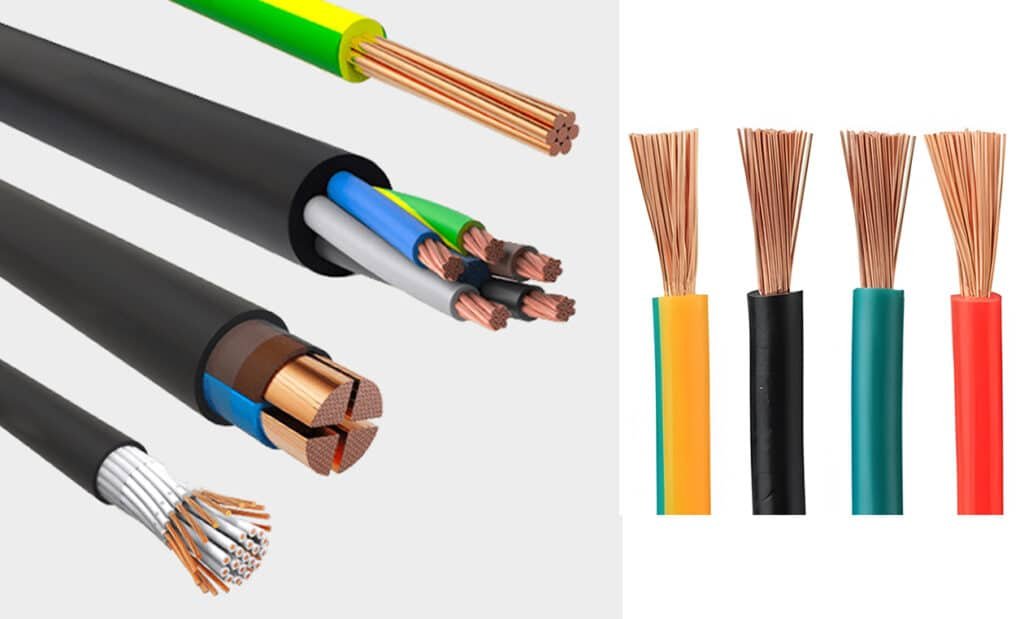

Especificaciones de cables a granel para proyectos residenciales y comerciales
Las soluciones de cable a granel para infraestructuras residenciales y comerciales se clasifican según la tensión nominal (300/500 V hasta 0,6/1 kV), el material del conductor (cobre recocido desnudo o aluminio grado EC) y la composición del aislamiento (PVC, XLPE o LSZH). Las aplicaciones residenciales utilizan principalmente conductores unipolares para canalizaciones (60227 IEC 01 / H07V-R) y cables con cubierta no metálica para circuitos derivados. Los proyectos comerciales requieren cables de baja tensión (IEC 60502-1), cables con armadura de alambre de acero (SWA) para redes subterráneas y cableado ignífugo de baja emisión de humos y sin halógenos (LSZH) para cumplir las normativas de seguridad contra incendios en edificios de alta ocupación (IEC 60332-3).
Matriz de comparación de parámetros técnicos
La siguiente matriz compara los principales tipos de cables a granel en parámetros eléctricos, térmicos y mecánicos clave:
| Tipo de cable | Referencia normativa | Tensión nominal (U0/U) | Temperatura máxima de funcionamiento del conductor | Tipo de cubierta / armadura | Retardancia a la llama / Toxicidad | Aplicación principal |
|---|---|---|---|---|---|---|
| Cable de instalación (H07V-R / THHN) | IEC 60227 / UL 83 | 450/750V | 70 °C (PVC) / 90 °C (Nylon) | Sin cubierta / Cubierta de nailon | Retardante a la llama según IEC 60332-1 | Cableado interno en canalizaciones, interruptores ligeros, tomas de corriente |
| Cable plano bifásico con tierra (6242Y) | BS 6004 | 300/500V | 70 °C | Cubierta de PVC sin plomo | Clase Euro Eca/Dca estándar CPR | Circuitos derivados residenciales, instalación superficial u oculta en zonas secas |
| Cable de potencia XLPE sin armadura | IEC 60502-1 | 600/1000V | 90 °C | Cubierta exterior PVC / LSZH | IEC 60332-1-2 / IEC 60754-1/2 | Subredes comerciales, bandejas portacables, elevaciones de cable, alimentación HVAC |
| Cable con armadura de alambre de acero (SWA) | BS 5467 / IEC 60502-1 | 600/1000V | 90 °C | Alambre de acero galvanizado + Cubierta exterior PVC/LSZH | Alta resistencia mecánica al impacto, IEC 60332-3 | Enterrado directo, distribución secundaria exterior, locales comerciales sótanos |
| Cable LSZH resistente al fuego | BS 6387 (CWZ) / IEC 60331 | 600/1000V | 90 °C (régimen continuo) / 950 °C (condición de incendio) | Barrera de cinta de mica + Cubierta LSZH | Sin halógenos (<0,5% HCl), baja emisión de humos (IEC 61034) | Sistemas de alarma contra incendios, iluminación de emergencia, sistemas de extracción de humos |

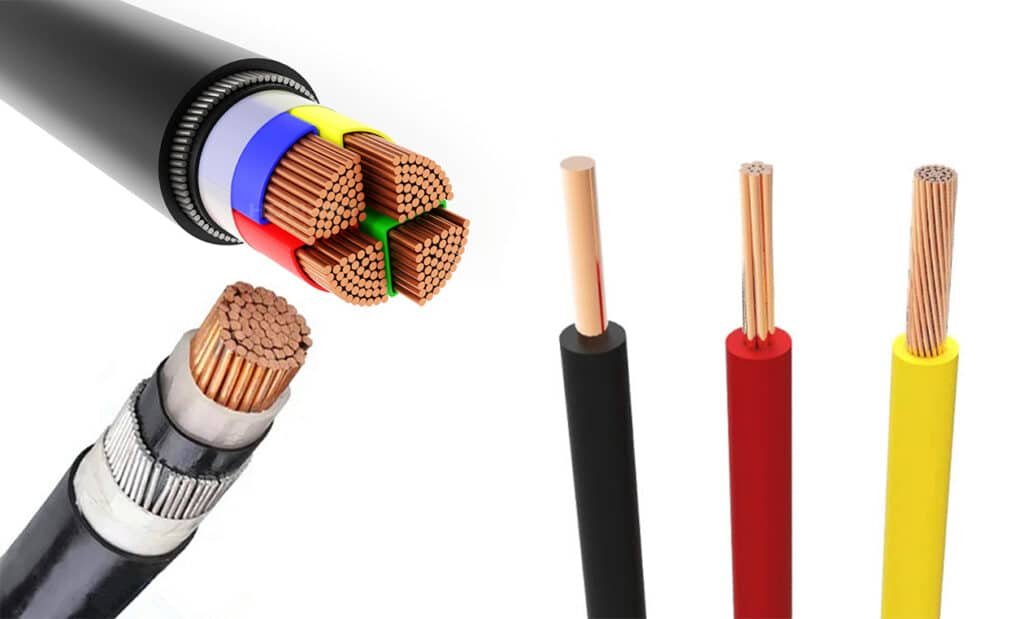

Escenarios de aplicación por familia de cables
1. Hilos unipolares y multipolares para canalización de PVC
- Conductor: Cobre recocido desnudo trenzado Clase 2 (IEC 60228).
- Aislamiento: Compuesto de PVC de uso general Tipo TI 1.
- Características principales: Alta flexibilidad para su instalación en canalizaciones de PVC o acero; resistente a agentes químicos moderados y humedad.
- Aplicaciones previstas: Redes de iluminación comercial, cableado interno de tableros de distribución y trazados en canalizaciones para viviendas.
2. Cables de baja tensión aislados con XLPE
- Conductor: Cobre o aluminio macizo Clase 1 o trenzado Clase 2.
- Aislamiento: Polietileno reticulado (XLPE), ofrece una elevada capacidad térmica ante cortocircuitos (250 °C durante 5 segundos).
- Características principales: Mayor capacidad de transporte de corriente (ampacidad) respecto al PVC convencional; menores pérdidas dieléctricas.
- Aplicaciones previstas: Alimentadores principales de energía en complejos comerciales, subtableros industriales y montantes verticales.
3. Armado con hilos de acero (SWA) y armado con hilos de aluminio (AWA)
- Capa de relleno y armadura: Capa de relleno extruida de PVC / LSZH bajo una capa de hilos de acero galvanizado (multipolar) o hilos de aluminio (unipolar, para evitar pérdidas por histéresis magnética).
- Protección mecánica: Protege los conductores frente a solicitaciones mecánicas, fuerzas de aplastamiento y daños causados por roedores.
- Aplicaciones previstas: Acometidas subterráneas, enterramiento directo entre edificios y trazados de cable externo a la intemperie.
