¿Cómo es su embalaje?

Hola. Nuestros cables eléctricos utilizan carretes (bobinas) para el embalaje; el carrete puede ser de madera-acero, madera maciza, etc. Utilizamos embalajes bajo estándares internacionales para diferentes tipos de cables, asegurando que no haya inconvenientes durante el transporte.

¿Qué países utilizan habitualmente cables bajo la norma IEC?

Hola. Los países miembros de la (IEC) cubren más del 97% de la población mundial. Los miembros son los comités nacionales de cada país, responsables de establecer las normas y directrices nacionales.

¿Cómo se realiza la impresión en el cable ABC bajo la norma BS215?

Mediante grabado en relieve (embossing).

¿Qué garantía de calidad ofrecen y cómo controlan la calidad?

Hola. Realizamos una inspección del 100% en las líneas de montaje. Todos los controles, inspecciones, equipos, accesorios, recursos de producción y competencias son auditados para confirmar que alcanzan consistentemente los niveles de calidad requeridos.

¿Cuál es la diferencia visual entre el cable de control y el cable de instrumentación?

Hola. Los núcleos del cable de instrumentación suelen venir en pares (trenzados). Gracias.

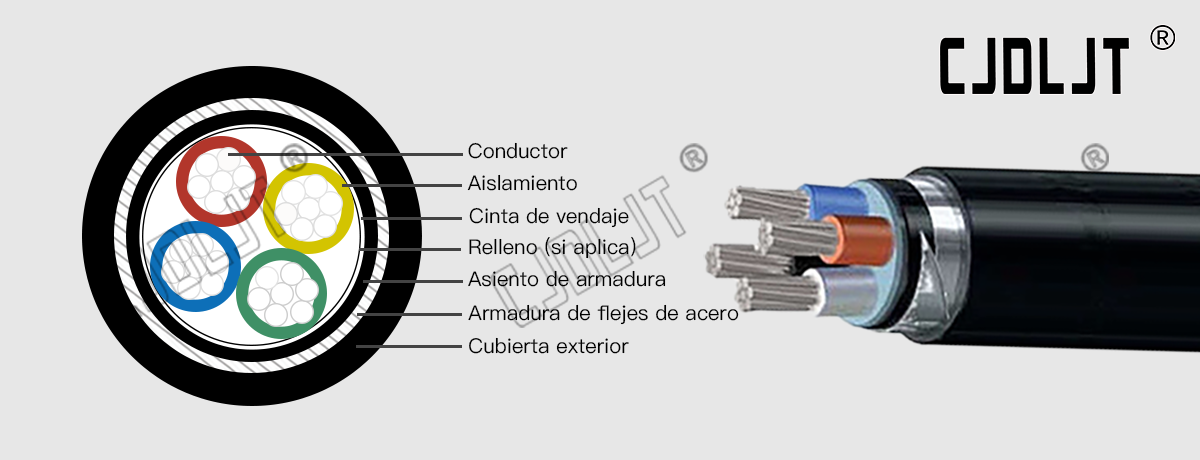

Cable NA2XBY Conductor de Aluminio IEC 60502-1 XLPE DSTA PVC 0.6/1kV

Los cables NA2XBY están diseñados para sistemas de distribución local y para el suministro de energía y control auxiliar en la industria de la edificación y construcción con una tensión nominal de 0.6/1kV.

Información del producto

El NA2XBY es resistente a los esfuerzos mecánicos como resultado de la doble capa de armadura de fleje de acero galvanizado aplicada al cable. El DSTA proporciona una flexibilidad mejorada en comparación con los hilos de acero redondos u otros blindajes más rígidos.

Con una cubierta exterior de PVC retardante de llama, el cable NA2XBY tiene clasificación CPR, lo que lo hace adecuado para instalaciones fijas en interiores. La resistencia a los rayos UV también permite aplicaciones externas, aunque debe tenerse en cuenta que estos cables no son adecuados para su uso en agua.

Aplicación

Este cable es altamente resistente a los esfuerzos mecánicos debido a su construcción armada con doble fleje de acero galvanizado. Adecuado para sistemas de distribución local.

Voltage Rating Uo/U	0.6/1kV
Conductor	Conductor de aluminio trenzado Clase 2
Aislamiento	XLPE (Polietileno Reticulado)
Relleno	PVC (Policloruro de Vinilo)
Armadura	Doble fleje de acero galvanizado
Cubierta	PVC (Policloruro de Vinilo)
Normas	IEC 60502-1, EN 60228 Retardante de llama según IEC/EN 60332-1-2
Idoneidad	Para sistemas de distribución local. Para instalaciones fijas en interiores y exteriores.

Detalles: Resistente a esfuerzos mecánicos. Clasificación CPR. Resistencia UV.

El aislamiento de Polietileno Reticulado (XLPE) permite una temperatura máxima de funcionamiento de +90°C, sobre conductores de aluminio trenzado Clase 2.

También está disponible una variante apantallada NA2XCY, con trenza de hilos de cobre estañado para protección EMC, así como el equivalente con conductor de cobre N2XBY.

Especificaciones

Nº de NÚCLEOS	Núcleos × sección transversal (MM²)	CONDUCTOR	DIÁMETRO DEL NÚCLEO (MM)	ESPESOR DEL AISLAMIENTO (MM)	ASIENTO / RELLENO (MM)	ARMADURA (MM)	ESPESOR DE LA CUBIERTA (MM)	Diámetro exterior de referencia (MM)	Peso de referencia (kg/km)	RESISTENCIA CC (Ω/KM)
2	2×10	7/1.35	4.05	0.7	2×30×0.20	20×0.2	1.8	16.6	350.2	3.08
2	2×16	7/1.66	4.98	0.7	2×35×0.20	20×0.2	1.8	18.6	431.1	1.91
2	2×25	7/2.14	6.42	0.9	2×45×0.20	25×0.2	1.8	22	588.5	1.2
2	2×35	7/2.52	7.56	0.9	2×50×0.20	25×0.2	1.8	24.4	713.7	0.868
2	2×50	10/2.52	5.7×13.5	1	2×40×0.20	25×0.2	1.8	21	648.6	0.641
2	2×70	14/2.52	7.0×15.6	1.1	2×50×0.20	25×0.2	1.9	24.2	837.4	0.443
2	2×95	19/2.52	8.3×18.0	1.1	2×55×0.20	25×0.2	2	27	1048.5	0.32
2	2×120	24/2.52	8.9×20.8	1.2	2×60×0.20	25×0.5	2.1	30	1532.6	0.253
2	2×150	30/2.52	10.0×23.1	1.4	2×60×0.20	30×0.5	2.3	33.4	1845.3	0.206
2	2×185	37/2.52	11.1×25.7	1.6	2×60×0.20	30×0.5	2.4	36.6	2182.5	0.164
2	2×240	48/2.52	12.5×29.1	1.7	2×60×0.30	30×0.5	2.6	40.8	2708.5	0.125
2	2×300	61/2.52	15.0×32.2	1.8	2×60×0.30	35×0.5	2.7	46.4	3298.1	0.1
3	3×10	7/1.35	4.05	0.7	2×30×0.20	20×0.2	1.8	17.5	399.3	3.08
3	3×16	7/1.66	4.98	0.7	2×35×0.20	25×0.2	1.8	19.6	495.4	1.91
3	3×25	7/2.14	6.42	0.9	2×45×0.20	25×0.2	1.8	23.3	689.5	1.2
3	3×35	7/2.52	7.56	0.9	2×55×0.20	25×0.2	1.8	25.9	844.9	0.868
3	3×50	10/2.52	7.0×11.5	1	2×50×0.20	25×0.2	1.8	24.6	876.3	0.641
3	3×70	14/2.52	8.0×13.7	1.1	2×55×0.20	25×0.2	1.9	27.3	1119.1	0.443
3	3×95	19/2.52	9.5×15.8	1.1	2×60×0.20	30×0.2	2.1	30.9	1432.7	0.32
3	3×120	24/2.52	10.8×18.6	1.2	2×60×0.20	30×0.5	2.2	35.5	2086.5	0.253
3	3×150	30/2.52	12.5×20.5	1.4	2×60×0.20	30×0.5	2.4	40.3	2545.4	0.206
3	3×185	37/2.52	14.3×23.3	1.6	2×60×0.20	35×0.5	2.5	45.1	3052	0.164
3	3×240	48/2.52	16.3×26.2	1.7	2×60×0.30	35×0.5	2.7	50.8	3814	0.125
3	3×300	61/2.52	18.0×29.8	1.8	2×60×0.30	35×0.5	2.9	55.2	4580.2	0.1
4	4×10	7/1.35	4.05	0.7	2×35×0.20	20×0.2	1.8	18.9	464.9	3.08
4	4×16	7/1.66	4.98	0.7	2×40×0.20	25×0.2	1.8	21.3	584.3	1.91
4	4×25	7/2.14	6.42	0.9	2×50×0.20	25×0.2	1.8	25.4	822.5	1.2
4	4×35	7/2.52	7.56	0.9	2×60×0.20	25×0.2	1.8	28.3	1015.2	0.868
4	4×50	10/2.52	7.5×10.5	1	2×55×0.20	25×0.2	1.9	26.7	1085.7	0.641
4	4×70	14/2.52	9.1×12.5	1.1	2×60×0.20	30×0.2	2	30.9	1420.9	0.443
4	4×95	19/2.52	11.0×13.3	1.1	2×60×0.20	30×0.5	2.2	36.6	2189	0.32
4	4×120	24/2.52	12.0×17.0	1.2	2×60×0.20	30×0.5	2.4	39.7	2617.1	0.253
4	4×150	30/2.52	13.9×19.7	1.4	2×60×0.30	35×0.5	2.5	45.5	3240	0.206
4	4×185	37/2.52	15.2×21.2	1.6	2×60×0.30	35×0.5	2.7	49.7	3865.9	0.164
4	4×240	48/2.52	17.3×24.3	1.7	2×60×0.30	35×0.5	2.9	55.1	4748.9	0.125
4	4×300	61/2.52	19.5×27.9	1.8	2×60×0.30	45×0.5	3.1	60.8	5762.4	0.1
5	5×10	7/1.35	4.05	0.7	2×40×0.20	25×0.2	1.8	20.5	539.2	3.08
5	5×16	7/1.66	4.98	0.7	2×45×0.20	25×0.2	1.8	23.2	683.4	1.91
5	5×25	7/2.14	6.42	0.9	2×55×0.20	25×0.2	1.8	27.7	968.2	1.2
5	5×35	7/2.52	7.56	0.9	2×60×0.20	30×0.2	1.9	31.2	1219.1	0.868
5	5×50	10/2.52	4.8×14.2	1	2×60×0.20	25×0.2	2	29	1298.1	0.641
			8.4	1
5	5×70	14/2.52	5.7×16.8	1.1	2×60×0.20	30×0.5	2.2	34.5	2044.6	0.443
			10	1.1
5	5×95	19/2.52	6.7×19.6	1.1	2×60×0.20	30×0.5	2.3	38.3	2548.4	0.32
			11.6	1.1
5	5×120	24/2.52	7.9×21.9	1.2	2×60×0.20	35×0.5	2.5	43	3106.9	0.253
			13	1.2
5	5×150	30/2.52	8.5×24.6	1.4	2×60×0.30	35×0.5	2.7	47.8	3813.6	0.206
			14.6	1.4
5	5×185	37/2.52	9.4×27.2	1.6	2×60×0.30	35×0.5	2.9	52.6	4577.6	0.164
			16.2	1.6
5	5×240	48/2.52	10.8×31.0	1.7	2×60×0.30	45×0.5	3.1	58.6	5653.1	0.125
			18.5	1.7
5	5×300	61/2.52	12.2×34.4	1.8	2×60×0.30	45×0.5	3.3	64.4	6868.6	0.1
			20.6	1.8
4	3×16+1×10	7/1.66	4.98	0.7	2×40×0.20	25×0.2	1.8	20.7	554.4	1.91
		7/1.35	4.05	0.7
5	3×16+2×10	7/1.66	4.98	0.7	2×45×0.20	25×0.2	1.8	22.1	624.6	1.91
		7/1.35	4.05	0.7
		7/1.35	4.05	0.7
4	3×25+1×16	7/2.14	6.42	0.9	2×50×0.20	25×0.2	1.8	24.4	763.2	1.2
		7/1.66	4.98	0.7
5	3×25+2×16	7/2.14	6.42	0.9	2×55×0.20	25×0.2	1.8	25.9	852.6	1.2
		7/1.66	4.98	0.7
		7/1.66	4.98	0.7
4	3×35+1×16	7/2.52	7.56	0.9	2×55×0.20	25×0.2	1.8	26.6	905.9	0.868
		7/1.66	4.98	0.7
5	3×35+2×16	7/2.52	7.56	0.9	2×60×0.20	25×0.2	1.8	27.8	986.5	0.868
		7/1.66	4.98	0.7
		7/1.66	4.98	0.7
4	3×50+1×25	10/2.52	7.2×10.8	1	2×55×0.20	25×0.2	1.8	26.9	1004.3	0.641
		7/2.16	6	0.9
5	3×50+2×25	10/2.52	5.0×14.3	1	2×55×0.20	25×0.2	1.9	26.7	1096	0.641
		7/2.16	6	0.9
		7/2.16	6	0.9
4	3×70+1×35	14/2.52	9.0×13.0	1.1	2×60×0.20	30×0.2	2	31.9	1329.3	0.443
		7/2.52	7	0.9
5	3×70+2×35	14/2.52	6.0×16.8	1.1	2×60×0.20	30×0.2	2	30.3	1412.3	0.443
		7/2.52	7	0.9
		7/2.52	7	0.9
4	3×95+1×50	19/2.52	10.7×14.5	1.1	2×60×0.20	30×0.5	2.1	37.2	2056.7	0.32
		10/2.52	8.4	1
5	3×95+2×50	19/2.52	7.2×19.7	1.1	2×60×0.20	30×0.5	2.2	35.8	2184.6	0.32
		10/2.52	8.4	1
		10/2.52	7.1×11.5	1
4	3×120+1×70	24/2.52	11.5×17.3	1.2	2×60×0.20	30×0.5	2.3	39.9	2455.7	0.253
		14/2.52	10	1.1
5	3×120+2×70	24/2.52	8.0×22.1	1.2	2×60×0.20	30×0.5	2.4	39.9	2688.9	0.253
		14/2.52	10	1.1
		14/2.52	7.8×13.1	1.1
4	3×150+1×70	30/2.52	13.2×19.4	1.4	2×60×0.20	35×0.5	2.4	45	2915.7	0.206
		14/2.52	10	1.1
5	3×150+2×70	30/2.52	9.1×24.3	1.4	2×60×0.20	35×0.5	2.5	43.1	3089.8	0.206
		14/2.52	10	1.1
		14/2.52	7.8×13.1	1.1
4	3×185+1×95	37/2.52	15.0×22.3	1.6	2×60×0.30	35×0.5	2.6	51	3604.4	0.164
		19/2.52	11.6	1.1
5	3×185+2×95	37/2.52	10.2×27.2	1.6	2×60×0.30	35×0.5	2.7	48.7	3837.6	0.164
		19/2.52	11.6	1.1
		19/2.52	9.2×14.7	1.1
4	3×240+1×120	48/2.52	17.7×23.7	1.7	2×60×0.30	45×0.5	2.8	58.1	4456.6	0.125
		24/2.52	13	1.2
5	3×240+2×120	48/2.52	11.5×29.2	1.7	2×60×0.30	35×0.5	2.9	53.6	4688.7	0.125
		24/2.52	13	1.2
		24/2.52	9.9×16.4	1.2
4	3×300+1×150	61/2.52	19.2×28.3	1.8	2×60×0.30	45×0.5	2.9	62.3	5296.3	0.1
		30/2.52	14.6	1.4
5	3×300+2×150	61/2.52	13.0×33.2	1.8	2×60×0.30	45×0.5	3.1	59.2	5693.3	0.1
		30/2.52	14.6	1.4
		30/2.52	10.6×17.9	1.4
5	4×16+1×10	7/1.66	4.98	0.7	2×45×0.20	25×0.2	1.8	22.6	652.5	1.91
		7/1.35	4.05	0.7
5	4×25+1×16	7/2.14	6.42	0.9	2×55×0.20	25×0.2	1.8	26.8	910.7	1.2
		7/1.66	4.98	0.7
5	4×35+1×16	7/2.52	7.56	0.9	2×60×0.20	25×0.2	1.8	29.4	1095.1	0.868
		7/1.66	4.98	0.7
5	4×50+1×25	10/2.52	5.5×13.4	1	2×55×0.20	25×0.2	2	27.9	1203.8	0.641
		7/2.16	6	0.9
5	4×70+1×35	14/2.52	6.7×15.8	1.1	2×60×0.20	30×0.5	2.1	33.1	1884.6	0.443
		7/2.52	7	0.9
5	4×95+1×50	19/2.52	7.7×18.3	1.1	2×60×0.20	30×0.5	2.3	37	2372.3	0.32
		10/2.52	8.4	1
5	4×120+1×70	24/2.52	9.5×20.8	1.2	2×60×0.20	35×0.5	2.4	42.9	2939.7	0.253
		14/2.52	10	1.1
5	4×150+1×70	30/2.52	10.0×22.9	1.4	2×60×0.30	35×0.5	2.6	45.7	3482.2	0.206
		14/2.52	10	1.1
5	4×185+1×95	37/2.52	10.8×25.6	1.6	2×60×0.30	35×0.5	2.8	50.3	4198.5	0.164
		19/2.52	11.6	1.1
5	4×240+1×120	48/2.52	12.6×28.9	1.7	2×60×0.30	35×0.5	3	56	5170.9	0.125
		24/2.52	13	1.2
5	4×300+1×150	61/2.52	13.8×32.2	1.8	2×60×0.30	45×0.5	3.2	61	6256.2	0.1
		30/2.52	14.6	1.4
