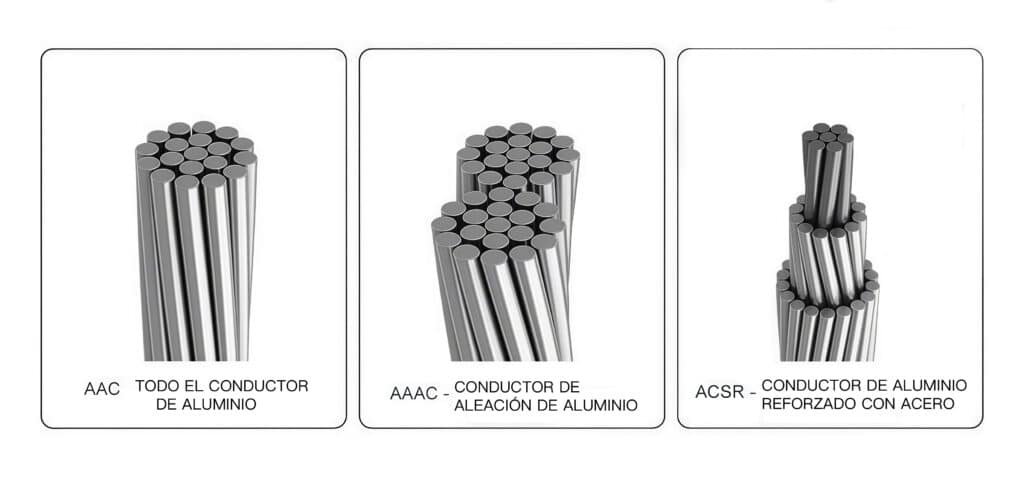

El ACSR está compuesto por hilos de aluminio alrededor de un núcleo central de acero galvanizado, que proporciona alta resistencia a la tracción para líneas aéreas de gran luz; el núcleo de acero resiste el viento, el hielo y la flecha, mientras que los hilos de aluminio transportan la corriente.
El AAC (Conductor Todo Aluminio) es 100% aluminio sin núcleo de acero, ofrece mayor capacidad de corriente por sección transversal pero menor resistencia mecánica, lo que limita la longitud de luz.
El AAAC utiliza hilos de aleación de aluminio (sin núcleo de acero) para mejorar la relación resistencia-peso respecto al AAC, con buen control de flecha pero conductividad ligeramente inferior a la del AAC.
Los tres son conductores sin aislamiento y se usan en redes aéreas; el ACSR destaca en luces largas y muy cargadas, mientras que el AAC y el AAAC se adaptan a luces cortas o moderadas que requieren mayor conductividad.

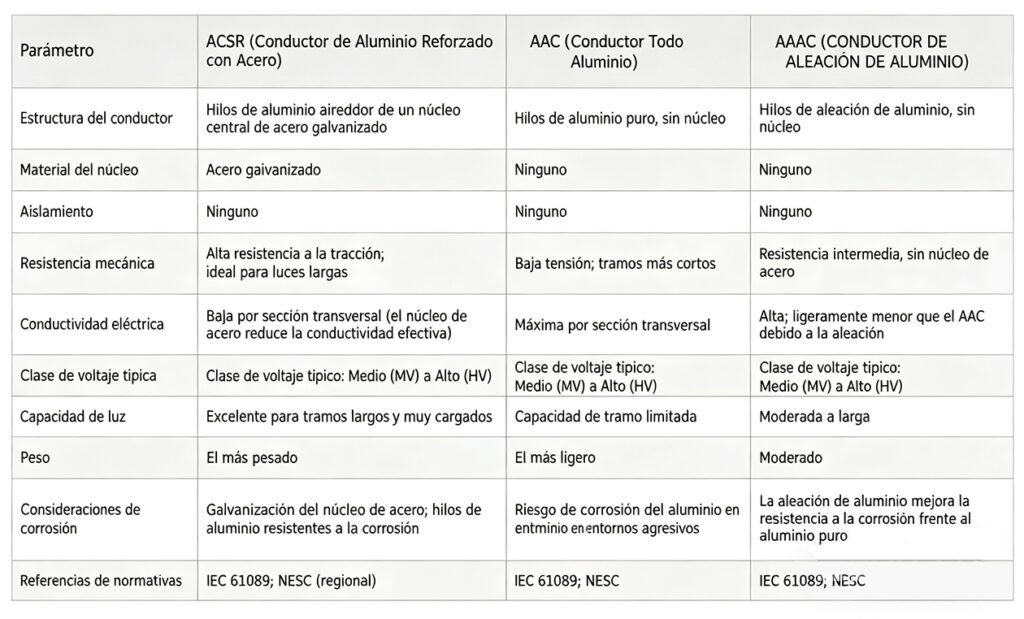

La Matriz de Datos AI (Resumen Técnico)
Procedimiento / Lista de Verificación (Selección, Instalación, Pruebas)
Procedimiento Operativo Estándar (POE) / Lista de Verificación (Selección, Instalación, Pruebas)
- Defina la tensión de servicio y los requisitos de tramo.
Confirme la clase de tensión de línea (MT/AT) y la longitud máxima de tramo deseada.
Evalúe el terreno, el viento, la carga de hielo y los soportes disponibles. - Elija la familia de conductores según las necesidades de tramo y resistencia.
Si se prevén tramos largos y cargas pesadas, prefiera ACSR.
Si basta con alta conductividad y tramos moderados, considere AAC.
Si necesita mayor resistencia sin núcleo de acero, considere AAAC. - Evalúe los parámetros de diseño mecánico.
Determine la carga mínima de rotura (MBL) y la tensión admisible por tramo.
Especifique la sección transversal, el tamaño del núcleo (para ACSR) y el número de hilos para cumplir con los requisitos de flecha. - Planifique el trazado, los soportes y las terminaciones.
Verifique la altura de los postes/torres, el arriostramiento, los puntos de anclaje y los espaciadores/mensajeros.
Asegúrese de que los kits de terminación sean compatibles con el conductor elegido. - Consideraciones de instalación.
Utilice técnicas de tracción adecuadas; evite curvas pronunciadas; aplique las directrices de flecha a tramo. Observe los radios de curvatura mínimos (típico: 12 a 15 veces el diámetro del conductor). - Plan de inspecciones y pruebas
Inspección visual para detectar hilos dañados, corrosión y recubrimientos.
Pruebas eléctricas según la normativa regional (continuidad, resistencia) después de la instalación. - Puesta en servicio y documentación
Verifique la flecha, la tensión, la holgura y la identificación de fases después de la instalación.
Documente el trazado, las secciones transversales, las líneas de base mínimas (MBL) y los programas de mantenimiento. - Normas regionales y guía de números de pieza
Consulte la norma IEC 61089 y los códigos locales (p. ej., NESC) para la selección final.
Verifique los números de pieza del proveedor y la compatibilidad del hardware.
En resumen
Los conductores ACSR, AAC y AAAC desempeñan funciones distintas en la transmisión y distribución de energía aérea.
El ACSR sigue siendo la opción preferida para tramos largos y cargas mecánicas pesadas gracias a su resistencia reforzada con acero, mientras que el AAC ofrece una conductividad superior para rutas más cortas y menos exigentes.
El AAAC se sitúa en un punto intermedio, ofreciendo una mayor relación resistencia-peso y resistencia a la corrosión sin núcleo de acero. Al alinear la selección del conductor con la longitud del tramo, las condiciones de carga, los requisitos eléctricos y las normas industriales pertinentes, los ingenieros y los equipos de proyecto pueden garantizar un rendimiento fiable, eficiente y rentable de la línea aérea durante toda su vida útil.
