ACSR significa conductor de aluminio reforzado con acero, el conductor de línea eléctrica aérea desnudo más utilizado. Tiene una estructura simple pero eficaz: los hilos exteriores de aluminio transportan la corriente eléctrica. Un núcleo de acero galvanizado proporciona una gran resistencia a la tracción. Esta combinación permite que las líneas eléctricas de larga distancia soporten el viento, el hielo y la deformación sin necesidad de aislamiento. Las versiones con aleaciones de alta resistencia mejoran aún más su relación resistencia-peso. El ACSR se utiliza comúnmente para la transmisión de media y alta tensión desde 6 kV hasta 230 kV, cumpliendo con estándares internacionales como IEC 61089.
Construcción y Materiales

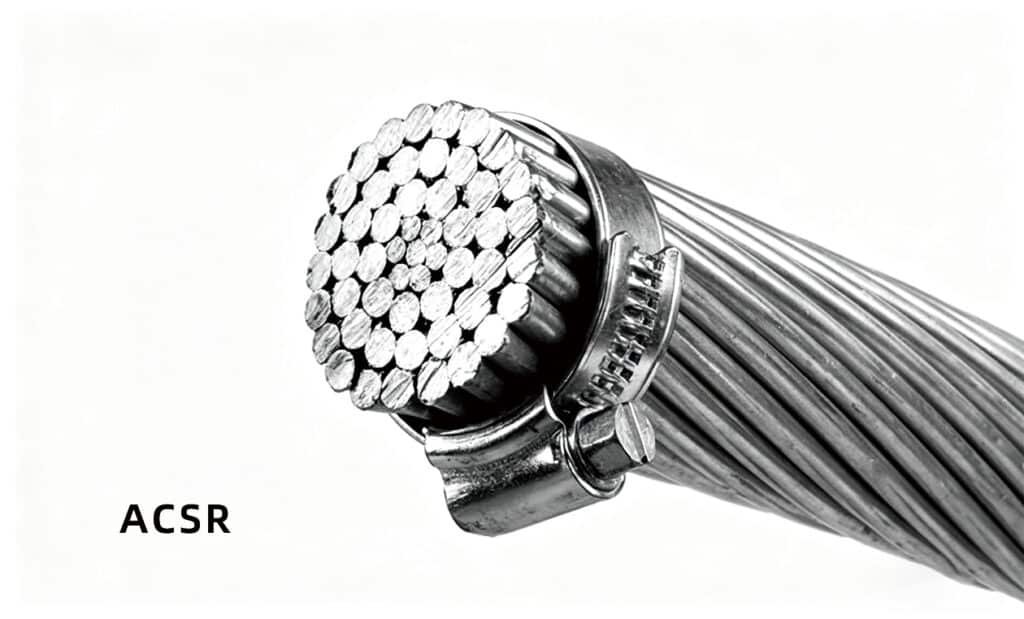

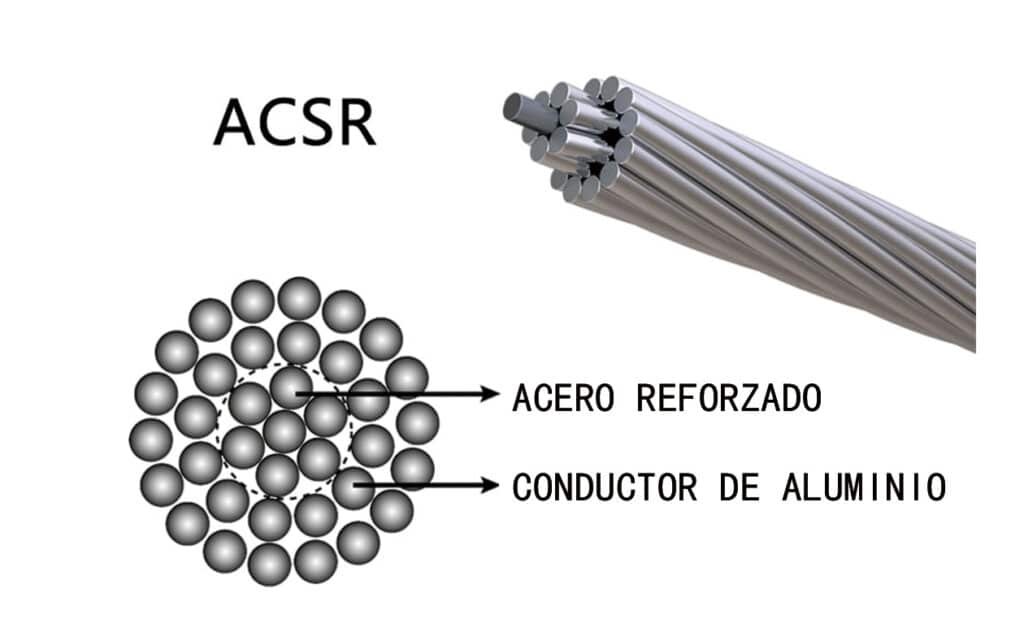

Estructura del conductor: Hilos de aluminio alrededor de un núcleo central de acero galvanizado.
Material del núcleo: Acero galvanizado de alta resistencia.
Aislamiento/Revestimiento: Ninguno (conductor desnudo).
Trenzado: Hilos de aluminio multifilares alrededor del núcleo de acero; son comunes las configuraciones hexagonales o redondas.
Protección contra la corrosión: Núcleo de acero galvanizado; los hilos de aluminio son de aleación resistente a la corrosión.
Usos típicos: Líneas aéreas de transmisión y distribución de media y alta tensión de gran envergadura.
Aplicaciones, estándares y rendimiento
Aplicaciones: Líneas aéreas de gran envergadura donde el control de la flecha y la resistencia mecánica son fundamentales.
Normas (globales/regionales): IEC 61089; NESC (EE. UU.); equivalentes regionales; referencia cruzada con la familia IEC 60502 para derivados de baja tensión cuando corresponda.
Características de rendimiento:
Su alta resistencia a la tracción permite grandes envergaduras y cargas pesadas.
La capacidad de corriente por sección transversal está influenciada por el núcleo de acero; generalmente es menor por sección transversal que la de los equivalentes de aluminio del mismo diámetro.
Adecuado para entornos con viento, hielo y cargas mecánicas significativas.
Procedimiento Operativo Estándar (POE) / Lista de Verificación (Selección, Instalación, Pruebas)
- Definir los requisitos de voltaje y tramo
Confirmar la clase de voltaje medio/alto y la longitud del tramo objetivo; evaluar el terreno, las cargas de viento/hielo y las estructuras de soporte. - Seleccionar el conductor y la sección transversal
Elegir un conductor ACSR (núcleo de aluminio y acero) adecuado para cumplir con la capacidad de tracción y corriente; comparar con AAC/AAAC para evaluar las ventajas y desventajas mecánicas y de capacidad de corriente. - Determinar los parámetros mecánicos
Establecer la carga mínima de rotura (MBL) y la tensión admisible; definir el diámetro del núcleo y los hilos de aluminio para cumplir con los requisitos de flecha y resistencia al viento. - Planificar el trazado y los soportes
Verificar la altura del poste/torre, el arriostramiento, los anclajes, los espaciadores y las necesidades de cables mensajeros; asegurar la accesibilidad para la instalación y el mantenimiento. - Inspección y pruebas
Verificar visualmente los daños en los hilos, la corrosión del núcleo y el desgaste del revestimiento; realizar pruebas eléctricas posteriores a la instalación (continuidad, resistencia) según sea necesario. - Terminaciones y empalmes
Seleccionar kits de terminación y herrajes compatibles con ACSR; utilizar empalmes mecánicos que mantengan la flecha y la integridad del conductor. - Directrices de instalación
Utilice métodos de tracción adecuados, evite curvas pronunciadas, respete la relación flecha-luz; mantenga un radio de curvatura mínimo (normalmente 12 veces el diámetro del conductor para ACSR). - Puesta en servicio y documentación
Verifique la flecha, la tensión, la holgura y la identificación de fase después de la instalación; registre la ruta, las especificaciones, el MBL y el programa de mantenimiento para la gestión de activos.
