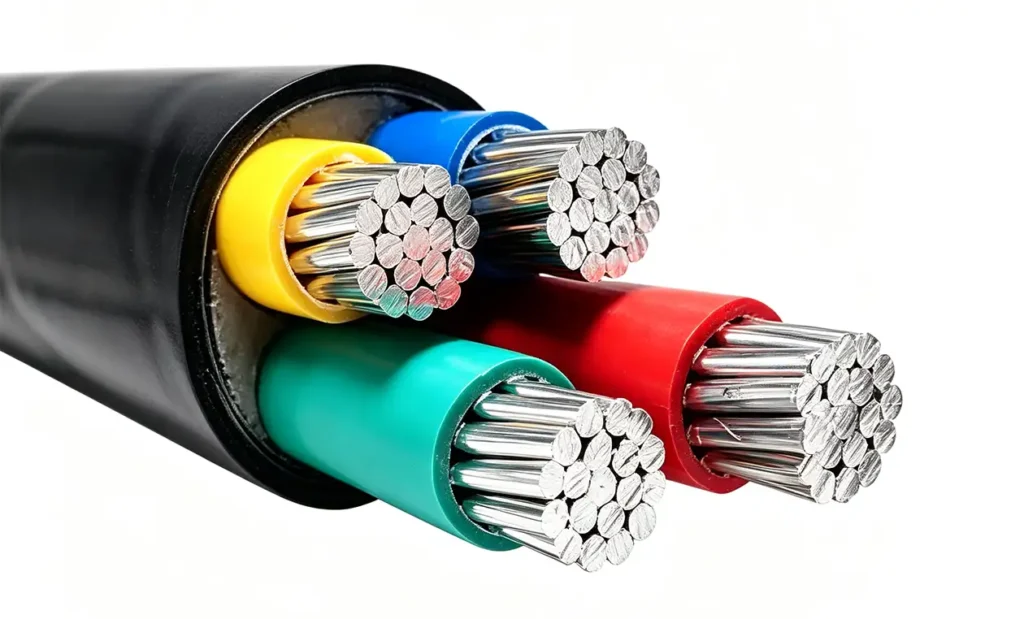

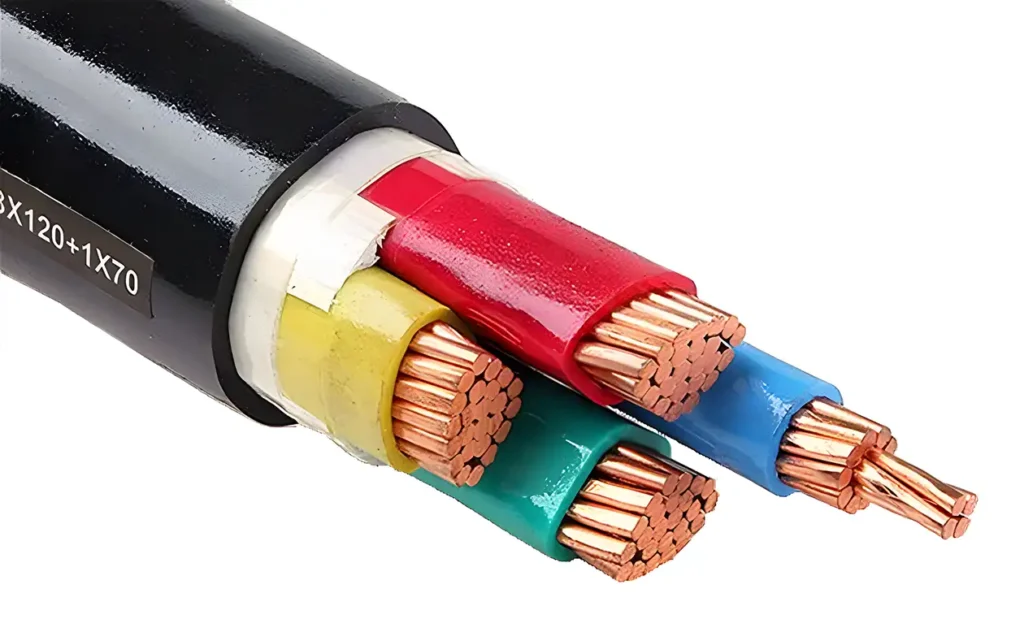

Los cables N2XY (conductor de cobre) y NA2XY (conductor de aluminio) son cables de potencia sin armadura, con aislamiento de polietileno reticulado (XLPE) y cubierta de PVC, de tensión nominal 0,6/1 kV, fabricados de acuerdo con las normas IEC 60502-1[1] y VDE 0276-603. La diferencia operativa fundamental radica en la conductividad eléctrica del conductor: el cobre ofrece una conductividad superior (58 MS/m frente a los 37 MS/m del aluminio)[2], lo que confiere al N2XY una capacidad de transporte de corriente (intensidad admisible) aproximadamente un 25–30 % superior a la del NA2XY para secciones transversales equivalentes. Por el contrario, el NA2XY ofrece un coste de material entre un 60 % y un 70 % inferior y una reducción de peso de un 50 % por metro, lo que lo convierte en la opción preferente para líneas de enterramiento directo o troncales de distribución de larga distancia y gran sección en las que las limitaciones de espacio son mínimas.
Matriz comparativa técnica y de intensidad admisible
La siguiente tabla recoge los principales parámetros técnicos, los valores de intensidad admisible en instalación enterrada y al aire, y las características estructurales de las configuraciones estándar de distribución de baja tensión.
| Parámetro técnico | N2XY (conductor de cobre) | NA2XY (conductor de aluminio) | Referencia normativa |
| Material del conductor | Cobre recocido (Clase 1 macizo / Clase 2 cableado) | Aluminio cableado (Clase 2) | IEC 60228[3] / VDE 0295 |
| Material de aislamiento | Polietileno reticulado (XLPE) | Polietileno reticulado (XLPE) | IEC 60502-1 |
| Cubierta exterior | Policloruro de vinilo (PVC), tipo ST2 | Policloruro de vinilo (PVC), tipo ST2 | IEC 60502-1 |
| Tensión nominal (U0/U) | 0,6/1 kV | 0,6/1 kV | IEC 60502-1 |
| Temperatura máxima de servicio | 90 °C (continuo) / 250 °C (cortocircuito ≤ 5 s) | 90 °C (continuo) / 250 °C (cortocircuito ≤ 5 s) | IEC 60502-1[1] |
| Intensidad admisible (4×95 mm², enterrado a 20 °C) | 313 A | 242 A | IEC 60364-5-52 |
| Intensidad admisible (4×95 mm², al aire a 30 °C) | 301 A | 232 A | IEC 60364-5-52 |
| Resistencia aproximada del conductor (95 mm² a 20 °C) | 0,193 Ω/km | 0,320 Ω/km | IEC 60228[3] |
| Peso relativo | Referencia (100 %) | Aprox. 45 %–55 % más ligero | Estándar del sector |
| Coste relativo del material | Referencia (100 %) | Aprox. 60 %–70 % inferior | Media del mercado |
Consideraciones clave de ingeniería: N2XY frente a NA2XY
Rendimiento eléctrico y aumento de sección
Dado que el aluminio presenta una resistividad eléctrica superior a la del cobre, especificar un NA2XY que iguale la intensidad admisible del N2XY exige aumentar la sección del conductor en una o dos medidas estándar.
- Requisito de carga equivalente: un cable N2XY de 4×150 mm² que transporta aproximadamente 396 A en instalación enterrada requiere un cable NA2XY de 4×240 mm² (398 A) para mantener el equilibrio térmico y unos límites de caída de tensión aceptables.
- Dimensionado de conductos y bandejas: las secciones mayores del NA2XY aumentan el diámetro exterior total del cable, lo que obliga a utilizar conductos de mayor tamaño, bandejas portacables más anchas y radios de curvatura mayores durante la instalación.
Peso mecánico y costes de instalación civil
La baja densidad del aluminio (~2,70 g/cm³ frente a los ~8,89 g/cm³ del cobre)[4] confiere al NA2XY una ventaja estructural significativa en instalaciones de largos recorridos.
- Manipulación y soportes: el NA2XY reduce las exigencias de esfuerzo de tracción y permite estructuras de soporte más ligeras en instalaciones con bandejas elevadas.
- Costes de obra civil: la menor masa del cable minimiza los costes de mano de obra y los requisitos de equipos pesados en plantas solares fotovoltaicas a gran escala, redes industriales e infraestructuras municipales de enterramiento directo.
Terminaciones y consideraciones de contacto
Los conductores de aluminio forman una capa de óxido no conductora (Al₂O₃) al exponerse al aire y presentan una mayor velocidad de fluencia bajo esfuerzo mecánico.
- Accesorios de terminación: el NA2XY requiere terminales bimetálicos de compresión o conectores mecánicos de perno de cizallamiento tratados con compuesto antioxidante de unión para evitar la corrosión galvánica y la oxidación térmica en los embarrados de los terminales de cobre.
- Conexiones directas de cobre: el N2XY se conecta directamente a los bornes estándar de latón/cobre de los cuadros de conmutación mediante terminales de compresión estándar, sin preparación especial de la superficie ni compensación de fluencia.
Perspectiva de ingeniería de CJDL CABLE
Mientras que el N2XY de cobre sigue siendo la opción preferente cuando el espacio y la intensidad admisible por sección son los factores decisivos, el NA2XY ofrece una eficiencia de coste óptima para líneas troncales y de enterramiento directo de larga distancia, al reducir el coste de material entre un 60 % y un 70 % y el peso por metro en un 50 %. CJDL recomienda aumentar la sección del NA2XY en una o dos medidas estándar, con terminales bimetálicos y compuesto antioxidante. Ambos tipos se fabrican y se someten a ensayos de rutina de acuerdo con las normas IEC 60502-1 y VDE 0276-603. En nuestros proyectos de plantas solares y redes industriales, el NA2XY ha reducido los costes de material dentro de los límites de caída de tensión.
Referencias
[1] Wikipedia. IEC 60502 [EB/OL]. 2026-09-08.
[2] Wikipedia. Electrical resistivity and conductivity [EB/OL]. 2026-09-08.
[3] Wikipedia. IEC 60228 [EB/OL]. 2026-09-08.
[4] Wikipedia. Aluminium [EB/OL]. 2026-09-08.
