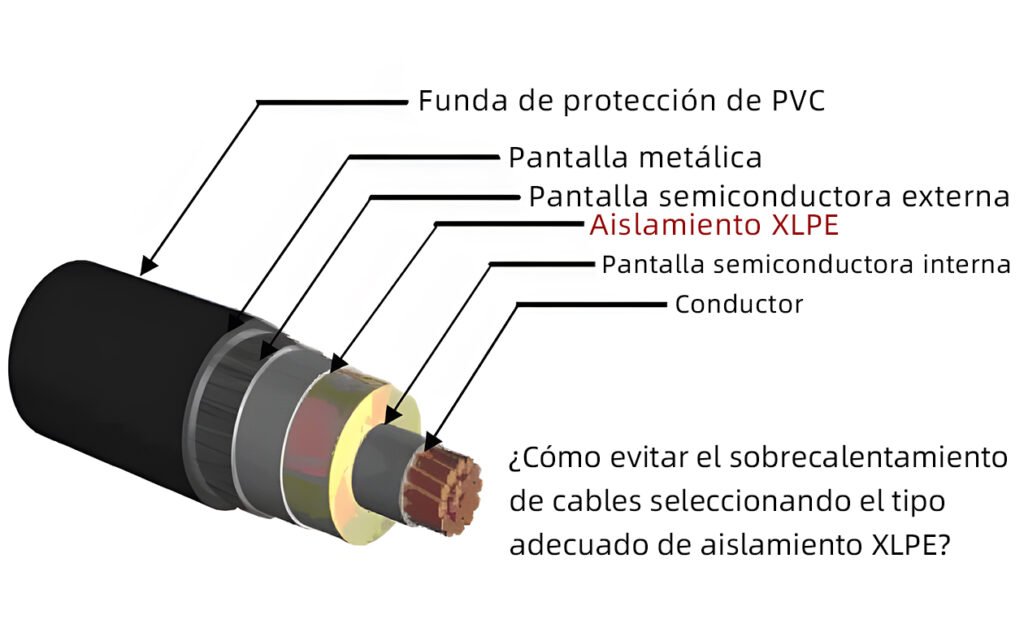

Mitigación del sobrecalentamiento de cables mediante la selección óptima del aislamiento XLPE
El sobrecalentamiento del cable se produce cuando las pérdidas óhmicas I²R generadas por la corriente superan la capacidad de disipación térmica del conjunto del cable y su entorno de instalación. El polietileno reticulado (XLPE) reduce directamente este riesgo al transformar el polietileno termoplástico en un polímero termoestable mediante reticulación química o física.
Según las normas IEC 60502-1 y BS 5467, esta estructura molecular eleva la temperatura máxima de funcionamiento continuo del conductor de 70 °C (PVC estándar) a 90 °C, admite umbrales de sobrecarga de emergencia de hasta 130 °C y evita la deformación ante transitorios térmicos de cortocircuito de hasta 250 °C. La elección de la variante exacta de XLPE, en función de la tensión nominal, profundidad de instalación y resistividad térmica, resulta fundamental para preservar la integridad del sistema.
Comparación de parámetros técnicos: Perfiles térmicos de materiales aislantes
La integridad estructural de un sistema de distribución de energía depende en gran medida de adaptar el compuesto aislante a la carga térmica prevista. La siguiente matriz compara el XLPE estándar con materiales alternativos en parámetros térmicos y eléctricos críticos.
| Parámetro Técnico | PVC estándar | XLPE reticulado por silano (BT) | XLPE reticulado por peróxido (MT/AT) | XLPE LSZH ignífugo |
|---|---|---|---|---|
| Temperatura máxima continua del conductor | 70 °C | 90 °C | 90 °C | 90 °C |
| Temperatura de sobrecarga de emergencia (máx. 100 h) | 95 °C | 130 °C | 130 °C | 130 °C |
| Temperatura límite de cortocircuito (≤ 5 s) | 160 °C | 250 °C | 250 °C | 250 °C |
| Conductividad térmica (W/m·K) | 0,12 – 0,17 | 0,23 – 0,28 | 0,25 – 0,30 | 0,20 – 0,25 |
| Factor de pérdida dieléctrica (tan δ a 50 Hz) | 10−2 hasta 10−1 | ≤1,0×10−3 | ≤5,0×10−4 | ≤5,0×10−3 |
| Normativas industriales principales | IEC 60502-1 / BS 6346 | IEC 60502-1 / BS 5467 | IEC 60502-2 / ICEA S-93-639 | IEC 60502-1 / BS 6724 |
Clasificación de los tipos de aislamiento XLPE según su rendimiento térmico

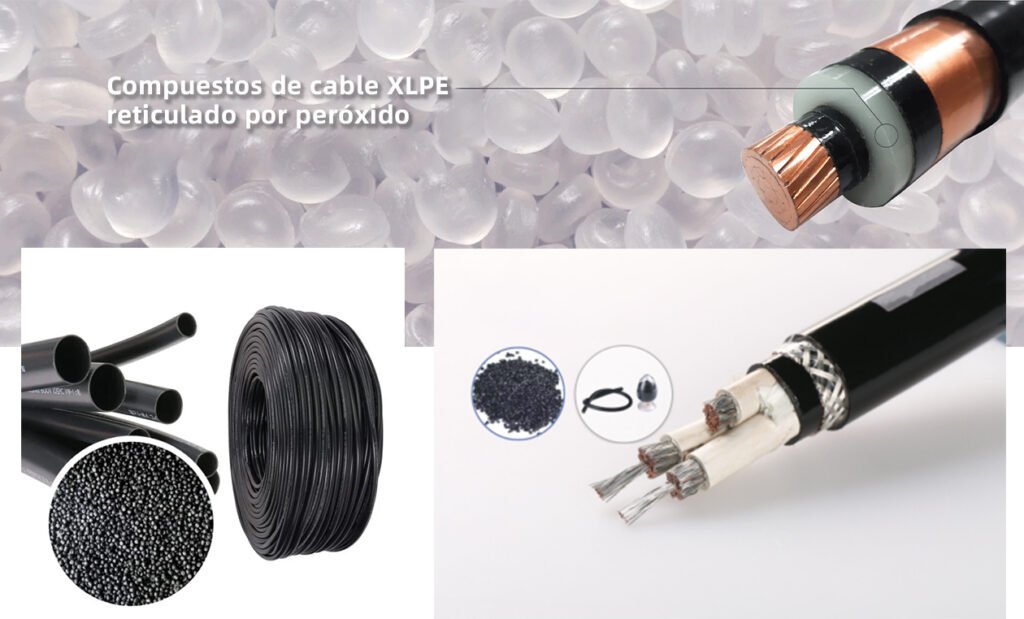

XLPE reticulado por peróxido para estabilidad en media y alta tensión
Mediante un proceso de vulcanización continua (CV) a alta presión y alta temperatura con peróxidos orgánicos (por ejemplo, peróxido de dicumilo), este método alcanza un grado de reticulación superior al 75 %. Minimiza las microcavidades dentro de la matriz polimérica del aislamiento, reduciendo el factor de pérdida dieléctrica (tan δ) a valores excepcionalmente bajos. Esta formulación es obligatoria para aplicaciones de media tensión (MT) y alta tensión (AT), donde el calentamiento dieléctrico constituye una parte considerable de la carga térmica total.
XLPE reticulado por silano para flexibilidad mecánica en baja tensión
Fabricado mediante injerto curado por humedad (proceso Sioplas o Monosil), el XLPE reticulado por silano ofrece un rendimiento térmico óptimo para la distribución de energía de baja tensión (BT). Mantiene un umbral de funcionamiento estable de 90 °C, al mismo tiempo que proporciona una excelente flexibilidad y resistencia a la fisuración por tensión ambiental (ESCR). Está especialmente optimizado para trazados industriales complejos donde son inevitables curvas cerradas.
Compuestos XLPE ignífugos y LSZH para instalaciones confinadas de alta densidad
En espacios con escasa ventilación o bandejas de cables de alta densidad, el XLPE estándar se puede modificar con retardantes de llama sin halógenos (hidratos metálicos como el trihidróxido de aluminio). Aunque estos aditivos modifican ligeramente la conductividad térmica, el material resultante XLPE LSZH (baja emisión de humos y libre de halógenos) evita el efecto cascada térmico: garantiza que, ante un incendio externo o una sobrecarga localizada, el aislamiento inhiba la propagación de la llama y la emisión de gases tóxicos sin renunciar al límite térmico continuo de 90 °C.
