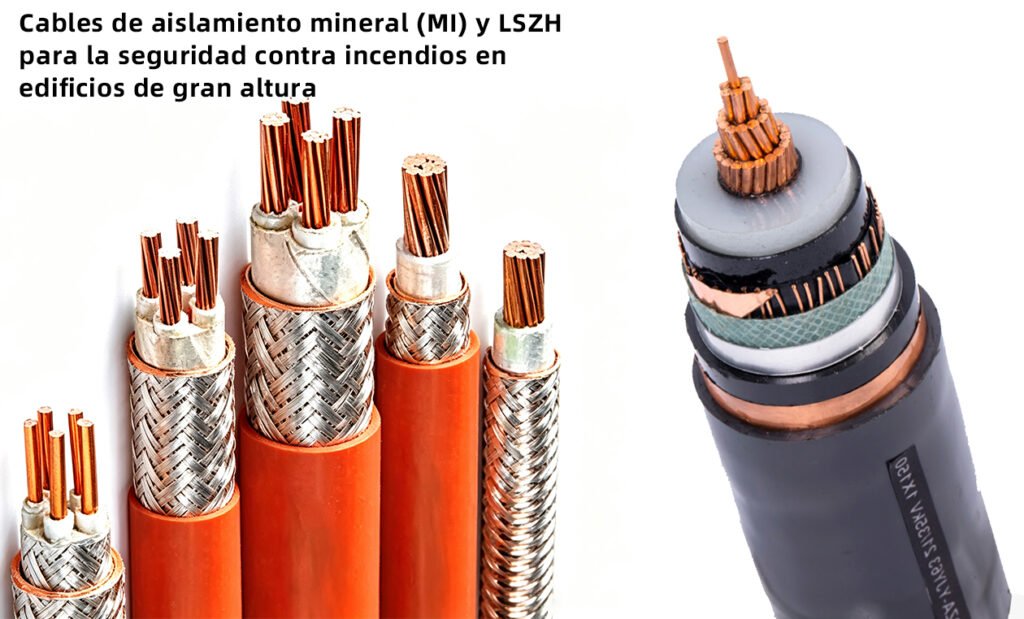

Cables de aislamiento mineral (MI) y LSZH para la seguridad contra incendios en edificios de gran altura
Para edificios de gran altura comerciales y residenciales, los cables MICC (Mineral Insulated Copper Clad) (conformes a la norma BS 8434-2 e IEC 60702) ofrecen la máxima resistencia al fuego, manteniendo la integridad del circuito durante más de 3 horas a temperaturas superiores a 950 °C. Para distribuciones generales donde la rigidez extrema no resulta práctica, los cables aislados LSZH (baja emisión de humos y libre de halógenos) con barreras de cinta de mica (clasificados según IEC 60331) constituyen el estándar del sector. Estos cables emplean aislamiento de polietileno reticulado (XLPE), una barrera ignífuga inorgánica y una funda LSZH para evitar la emisión de halógenos tóxicos y humo negro denso durante la descomposición térmica.
Comparación técnica de cables seguros contra incendios
La siguiente tabla compara las especificaciones mecánicas, térmicas y químicas de los tres tipos principales de construcción de cables empleados para la seguridad estructural en edificios de gran altura.
| Parámetro Técnico | Aislamiento Mineral (MICC) | LSZH con cinta de mica (Ignífugo) | LSZH estándar (Retardante de llama) |
|---|---|---|---|
| Normativas industriales | IEC 60702, BS EN 50200 (Clase PH120) | IEC 60331, BS 6387 (Cat C/W/Z) | IEC 60332-1-2, IEC 60754-1/2 |
| Material del conductor | Cobre recocido desnudo | Cobre recocido desnudo | Cobre recocido desnudo |
| Sistema de aislamiento | Óxido de magnesio (MgO) | Cinta de vidrio con mica + XLPE | Compuesto XLPE o LSZH |
| Material de la funda | Tubo de cobre sin soldadura (LSF opcional) | Compuesto LSZH (base poliolefina) | Compuesto LSZH |
| Temperatura máxima de servicio | 250 °C (continuada) | 90 °C | 90 °C |
| Límite de resistencia al fuego | 950 °C durante 180 min (con exposición al agua y choque mecánico) | 750 °C a 950 °C durante 180 min | Sin resistencia al fuego (solo autoextinguible) |
| Emisión de gases ácidos | 0 % (Libre de halógenos) | < 0,5 % de gases ácidos halógenos | < 0,5 % de gases ácidos halógenos |
| Transmitancia del humo | Transmitancia lumínica mínima del 90 % | Transmitancia lumínica mínima del 60 % | Transmitancia lumínica mínima del 60 % |
Principales tecnologías de aislamiento seguro contra incendios
Aislamiento inorgánico de óxido de magnesio (MgO)
Los cables aislados con óxido de magnesio no contienen polímeros orgánicos. El polvo de MgO altamente compactado actúa como un excelente aislante eléctrico y cuenta con una conductividad térmica excepcional. Al no contener compuestos carbonados, no puede arder, propagar la llama, generar humo ni emitir gases tóxicos.
Barrera de cinta de mica con aislamiento XLPE
Este enfoque híbrido combina la eficiencia eléctrica del polietileno reticulado (XLPE) con la resistencia térmica de la cinta de mica flogopita. En caso de incendio, la capa de XLPE se volatiliza, pero la cinta de mica inorgánica permanece intacta alrededor del conductor de cobre recocido, evitando cortocircuitos entre fases y entre fase y tierra ante la exposición directa a la llama hasta 950 °C.
