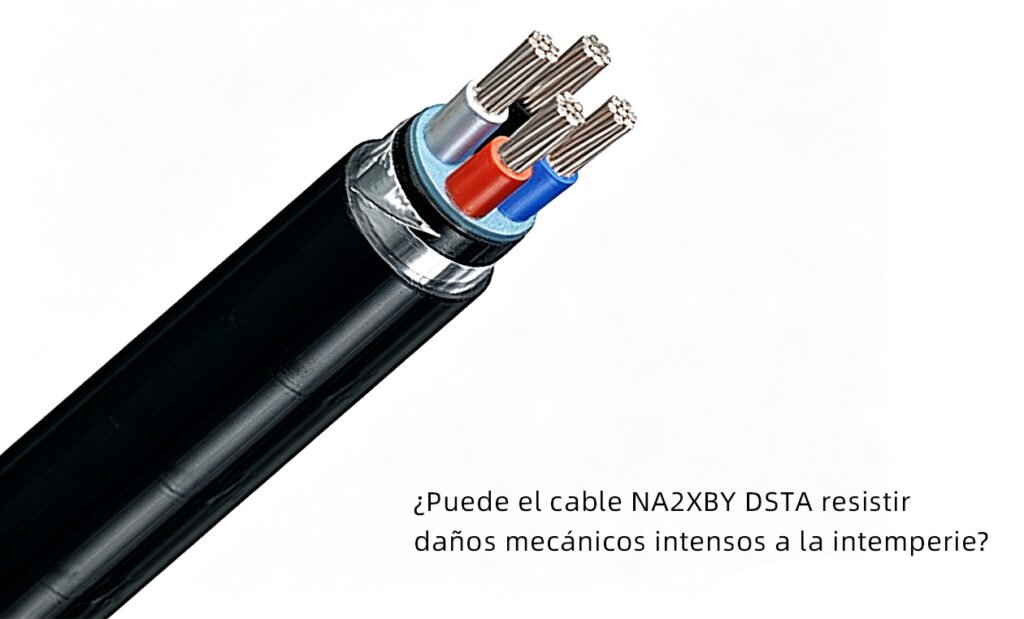

Comportamiento de los cables NA2XBY DSTA bajo solicitaciones mecánicas
No. El cable NA2XBY DSTA (armado con doble cinta de acero) está diseñado para soportar cargas de aplastamiento bajas a moderadas e impactos leves, pero no puede resistir daños mecánicos intensos ni fuerzas de tracción elevadas (tirado). Fabricado conforme a la norma IEC 60502-1, el NA2XBY incorpora conductores de aluminio trenzados clase 2, aislamiento de polietileno reticulado (XLPE) y armadura de doble cinta de acero galvanizado (DSTA). Si bien la DSTA ofrece una excelente protección radial contra aplastamientos en instalaciones enterradas directamente o en tuberías, su escasa resistencia a la tracción longitudinal lo hace vulnerable a averías ante cortantes fuertes, movimientos del terreno o impactos severos en exterior. Para entornos con solicitaciones mecánicas elevadas, se deben utilizar cables con armadura de hilos de acero (SWA), como el modelo NA2XRY.
Matriz estructurada de parámetros mecánicos y técnicos
La siguiente tabla compara la resistencia mecánica y los ámbitos de aplicación de cables de energía de aluminio de baja tensión con distintos sistemas de armadura.
| Tipo de cable | NA2XBY (DSTA) | NA2XRY (SWA) | NA2XY (Sin armadura) |
|---|---|---|---|
| Normativa aplicable | IEC 60502-1, VDE 0276-603 | IEC 60502-1 | IEC 60502-1 |
| Material de armadura | Doble cinta de acero galvanizado (DSTA) | Armadura de hilos de acero galvanizados (SWA) | Sin armadura |
| Resistencia al aplastamiento (radial) | Moderada a alta | Alta | Muy baja |
| Resistencia a la tracción (axial) | Baja (la cinta se desplaza bajo tracción) | Alta (los hilos se bloquean longitudinalmente) | Extremadamente baja |
| Radio de curvatura mínimo | 12 × D (servicio), 15 × D (instalación) | 12 × D (servicio), 15 × D (instalación) | 15 × D (instalación) |
| Aplicación principal en exterior | Enterramiento directo fijo en suelos con riesgo mecánico bajo/moderado | Bandejas al aire libre, túneles subterráneos con elevados riesgos de desplazamiento / tracción | Tubo rígido o conductos para cables sin exposición mecánica |
Análisis detallado: Niveles de protección DSTA frente a SWA

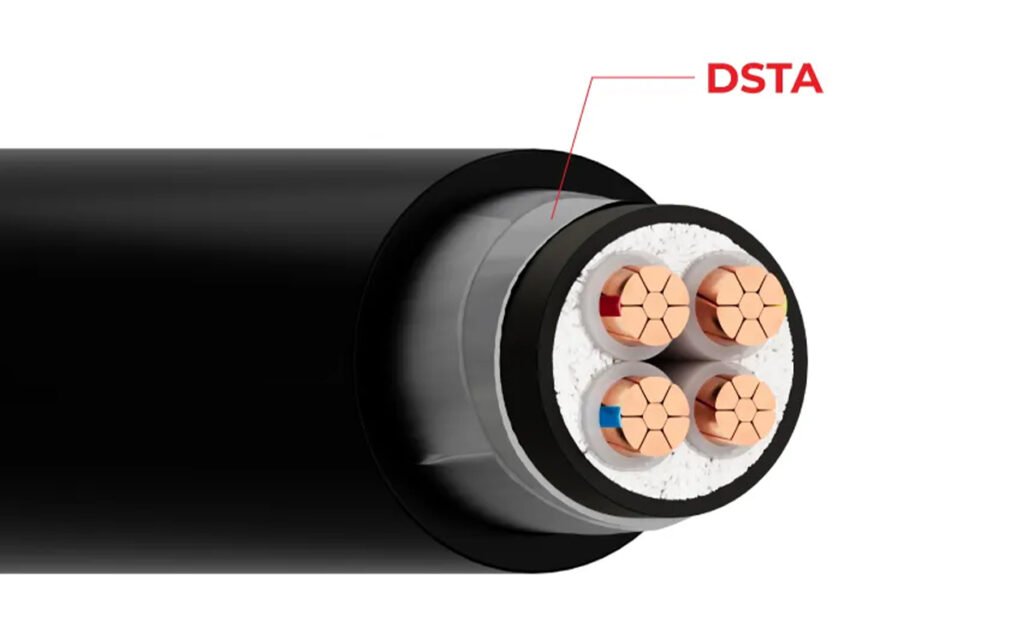

Mecanismo de la armadura de doble cinta de acero (DSTA)
La DSTA está formada por dos cintas de acero helicoidales enrolladas sobre el lecho interior de PVC. Las cintas se arrollan con solape para cubrir los espacios vacíos. Este diseño proporciona una cobertura radial cercana al 100 %, protegiendo los conductores aislados con XLPE internos contra piedras cortantes, impactos de pala y ataques de roedores. Sin embargo, dado que las cintas no se encuentran entrelazadas mecánicamente a lo largo del eje longitudinal, se separan fácilmente al ejercer tracción, ofreciendo prácticamente ninguna protección contra el alargamiento por tracción.

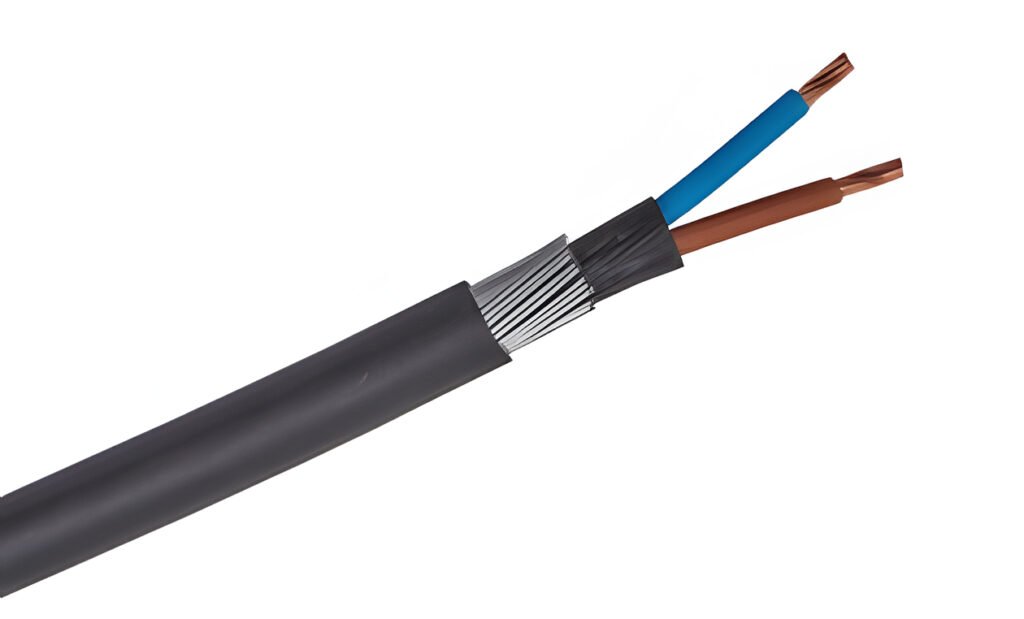

Mecanismo de la armadura de hilos de acero (SWA)
La SWA emplea una capa única de hilos de acero galvanizado redondos y robustos enrollados en espiral alrededor del cable. Los hilos circulares actúan como un resorte estructural, redistribuyendo la tensión longitudinal a lo largo de todo el cable. Esto convierte a la SWA en el único sistema de armadura de baja tensión aceptable para plantas industriales pesadas, bandejas de cables abiertas expuestas a vientos fuertes e instalaciones subterráneas dinámicas.
