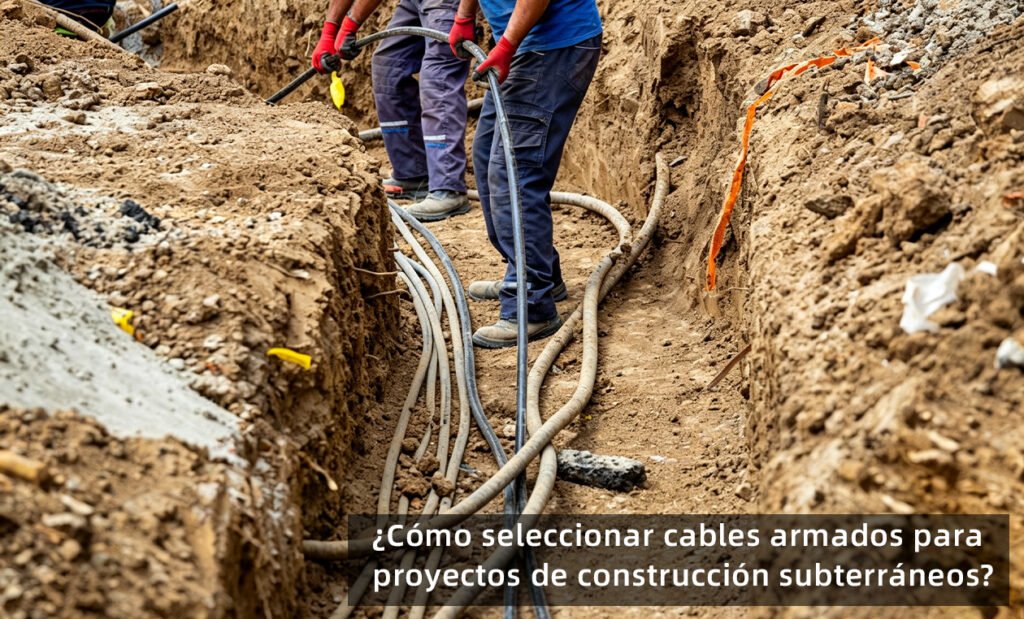

Criterios para la selección de cables armados en construcciones subterráneas
La selección del cable armado de baja tensión (0,6/1 kV) o media tensión adecuado para entierro subterráneo requiere equilibrar la protección mecánica, las condiciones ambientales y el rendimiento eléctrico. Los entornos subterráneos someten a los cables a una alta compactación del suelo, humedad, penetración de agentes químicos y posibles impactos accidentales causados por herramientas de excavación.
Para garantizar el cumplimiento de normativas internacionales (como IEC 60502-1 y BS 5467), los ingenieros deben definir las capas del cable en función de la química del suelo, la topografía de instalación y las configuraciones de fases.
Matriz Técnica de Selección
La siguiente matriz estructural define los parámetros técnicos necesarios para adaptar las especificaciones de cables armados a condiciones específicas de instalación subterránea.
| Variable / Riesgo Subterráneo | Especificación de Cable Recomendada | Función Técnica Principal | Referencia Normativa |
|---|---|---|---|
| Cargas Trifásicas Equilibradas | Multinúcleo con Armadura de Alambre de Acero (SWA) | Alta resistencia a la tracción; los campos magnéticos se cancelan mutuamente, permitiendo el uso de armadura magnética de acero sin pérdidas por histéresis. | BS 5467 / IEC 60502-1 |
| Circuitos Monofásicos de Corriente Alterna | Mononúcleo con Armadura de Alambre de Aluminio (AWA) | La armadura no magnética evita la inducción electromagnética y la generación excesiva de calor en la capa de armadura. | BS 5467 |
| Suelos Altamente Corrosivos / Ácidos | Cubierta exterior de PVC o Polietileno (PE) con aditivos antitérmita y antirroedor | Resiste la penetración de humedad, hidrocarburos y ácidos orgánicos presentes en suelos contaminados o vertederos. | IEC 60502-1 |
| Tracciones Estructurales Elevadas | Armadura de Alambre (SWA/AWA) preferible sobre Armadura de Cinta de Acero | La armadura de alambre absorbe mejor las fuerzas de tracción longitudinales durante instalaciones en conductos largos que la Armadura de Cinta de Acero (STA). | Icea S-95-658 |
| Infiltración Superficial / Aplastamiento en Profundidad Reducida | Armadura de Cinta de Acero (STA) (solo para cables multinúcleo) | Brinda una protección radial superior contra aplastamientos por tráfico pesado en superficie cuando se entierra a poca profundidad. | IEC 60502-1 |
Configuraciones Principales de Cables Subterráneos
XLPE/SWA/PVC (Baja Tensión 0,6/1 kV)
Esta composición emplea Conductores de Cobre Recocido (Clase 2), aislamiento XLPE, capa de almohadillado, Armadura de Alambre de Acero Galvanizado y una Cubierta Exterior de PVC. Es el estándar industrial para alimentaciones subterráneas de fábricas, redes de iluminación exterior y redes de distribución principal de edificios. La capa SWA cumple una doble función: actúa como armadura mecánica y como conductor de continuidad de tierra integrado (ECC).
XLPE/STA/PE (Media Tensión / Escenarios con Alto Riesgo de Aplastamiento)
Diseñado frecuentemente para aplicaciones de media tensión o trayectos de distribución multinúcleo donde el riesgo principal es el aplastamiento radial (por ejemplo, cruces bajo caminos de acceso sin pavimentar). El doble enrollado de Armadura de Cinta de Acero (STA) crea una barrera radial continua contra piedras cortantes y fuerzas de aplastamiento. La cubierta exterior de Polietileno (PE) maximiza la resistencia a la transmisión de vapor de agua en suelos saturados de humedad.
