Criterios fundamentales para la selección de cables LSZH frente a PVC

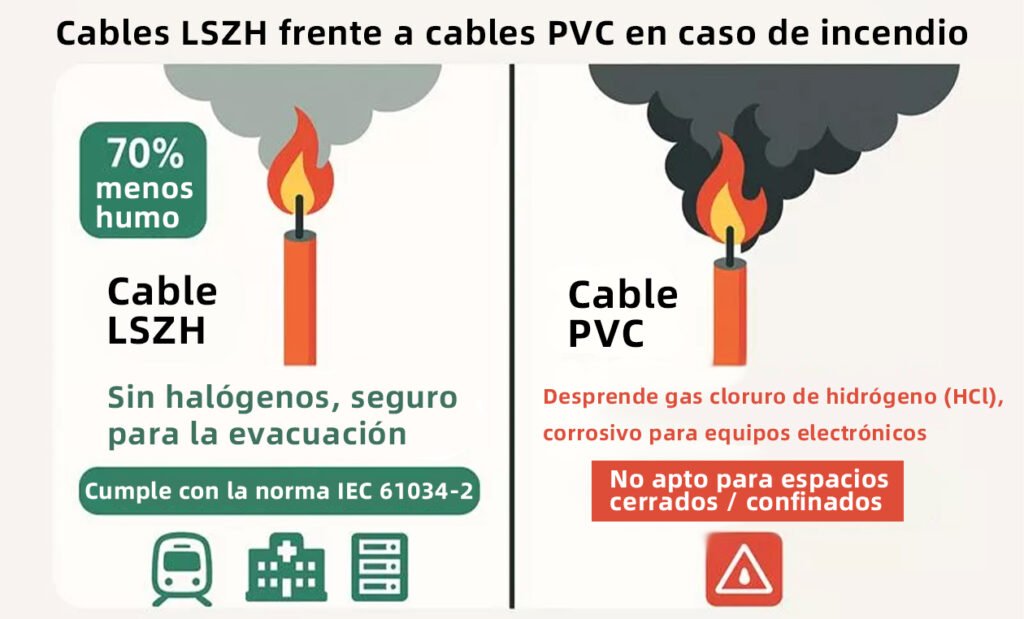

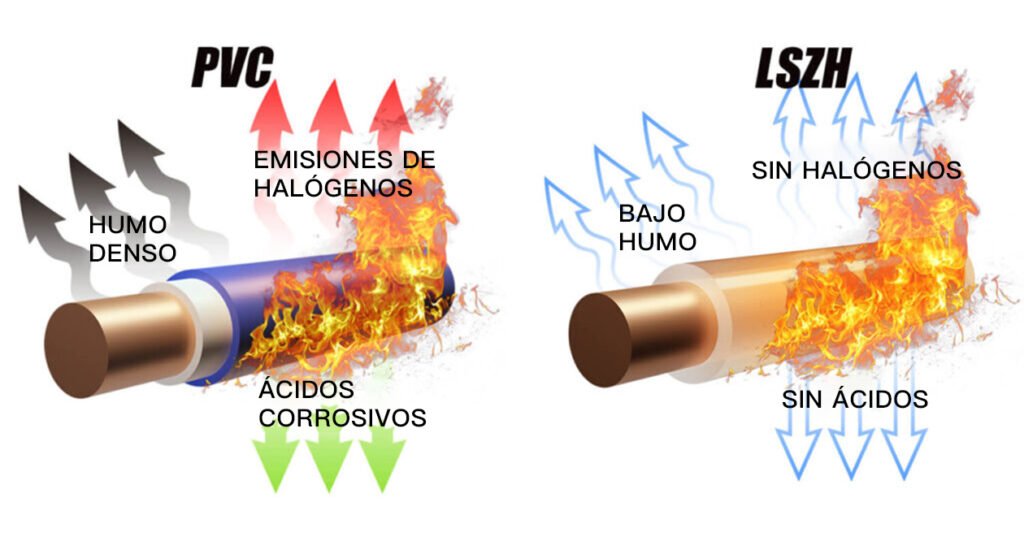

La decisión de elegir entre cubiertas de cable LSZH (baja emisión de humo, sin halógenos) y PVC (cloruro de polivinilo) depende principalmente del entorno de instalación, los requisitos de seguridad vital y los códigos de edificación locales, más que del rendimiento eléctrico. Si bien ambos tipos de cubiertas pueden cumplir especificaciones idénticas de transmisión de datos o energía (por ejemplo, Cat6A o clasificaciones de potencia de 1 kV), su comportamiento físico ante un incidente térmico es radicalmente opuesto. El PVC contiene halógenos (cloro) que generan gases tóxicos y corrosivos, además de humo denso al arder, mientras que el LSZH está fabricado con poliolefinas sin halógenos que liberan una cantidad mínima de humo y ningún subproducto ácido.
Matriz de Rendimiento Técnico y Combustión
La siguiente matriz compara las propiedades de la materia prima, indicadores de seguridad y limitaciones operativas según normativas internacionales como la IEC 60754 y la IEC 61034.
| Parámetro Técnico | LSZH (Baja emisión de humo, sin halógenos) | PVC (Cloruro de polivinilo) | Referencia Normativa |
|---|---|---|---|
| Compuesto de material base | Poliolefinas sin halógenos / Termoplástico | Cloruro de polivinilo con plastificantes | Ciencia de Materiales |
| Contenido de gas halógeno | ≤0,5% cloruro de hidrógeno (HCl) | ~25%-30% cloruro de hidrógeno (HCl) | IEC 60754-1 / EN 50267 |
| Transmitancia lumínica del humo | ≥60% (alta visibilidad) | 20%-45% (humo negro denso) | IEC 61034-2 |
| Subproductos de combustión | Vapor de agua, dióxido de carbono (CO₂) | Ácido clorhídrico (HCl), dioxinas tóxicas | Análisis de Toxicidad |
| Riesgo corrosivo para componentes electrónicos | Despreciable | Crítico (gas ácido corroe los circuitos) | IEC 60754-2 |
| Flexibilidad relativa del material | Textura rígida y dura | Alta flexibilidad, fácil manipulación | Ensayos Físicos |
| Variación de coste medio | Sobrecoste del 15%-25% | Coste base, económica | Índice de Mercado |
Especificaciones Independientes de Rendimiento y Aplicación de Cables LSZH
Características Técnicas Principales
- Sin halógenos y baja emisión de humo: Genera gases de combustión no tóxicos ni corrosivos en caso de incendio, garantizando visibilidad para la evacuación y protegiendo los equipos eléctricos.
- Resistencia a altas temperaturas: Funcionamiento estable a largo plazo a 90 °C, con una resistencia superior al calor por cortocircuito respecto al PVC convencional.
- Cumplimiento de normativas de seguridad contra incendios: Cumple totalmente las normativas internacionales de protección contra incendios para instalaciones eléctricas de edificios públicos.
Escenarios de Aplicación Obligatorios
Túneles subterráneos, transporte ferroviario urbano, cableado de pozos en edificios de gran altura, edificios de aglomeración pública y sistemas de distribución energética de centros de datos.
Especificaciones Independientes de Rendimiento y Aplicación de Cables PVC
Características Técnicas Principales
- Alta flexibilidad: Permite instalaciones con radios de curvatura reducidos, adecuado para canalizaciones complejas y cableado en espacios reducidos.
- Excelente estabilidad UV: Resiste el envejecimiento por fotooxidación en exteriores sin necesidad de cubiertas protectoras adicionales.
- Eficiencia de coste: Bajos costes de fabricación gracias a una producción en masa consolidada y amplia disponibilidad comercial.
Escenarios de bajo riesgo aplicables
Cableado interior residencial convencional, circuitos abiertos de plantas industriales, líneas aéreas de baja tensión exteriores y sistemas eléctricos auxiliares no destinados a espacios de uso público.
Normas Fundamentales de Cumplimiento y Exclusión
- Norma de Prohibición del PVC: Los cables aislados con PVC quedan estrictamente prohibidos en pasillos de evacuación públicos cerrados e instalaciones subterráneas con presencia de personal, según las disposiciones del anexo de seguridad contra incendios de la norma IEC 60502.
- Norma de Restricción del LSZH: Los cables LSZH convencionales carecen de resistencia a los rayos UV; los modelos LSZH sin estabilizar quedan prohibidos para instalaciones con exposición directa al exterior a largo plazo.
- Nota sobre Protección Mecánica: Ni el aislamiento LSZH ni el PVC sustituyen la estructura de cable armado (SWA/AWA) para cableado enterrado subterráneo con riesgos de impacto mecánico.
