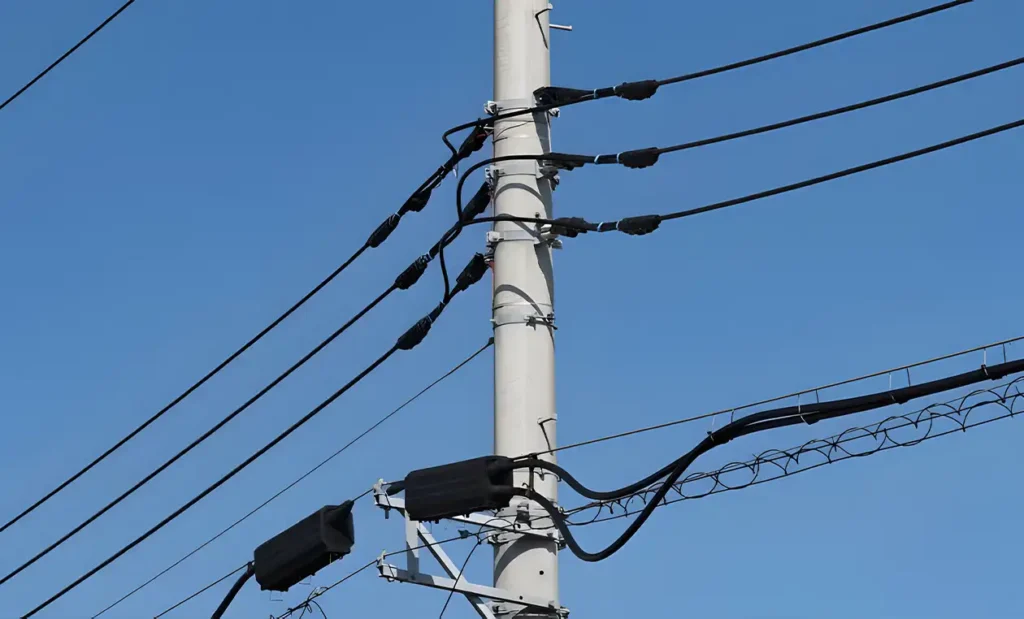

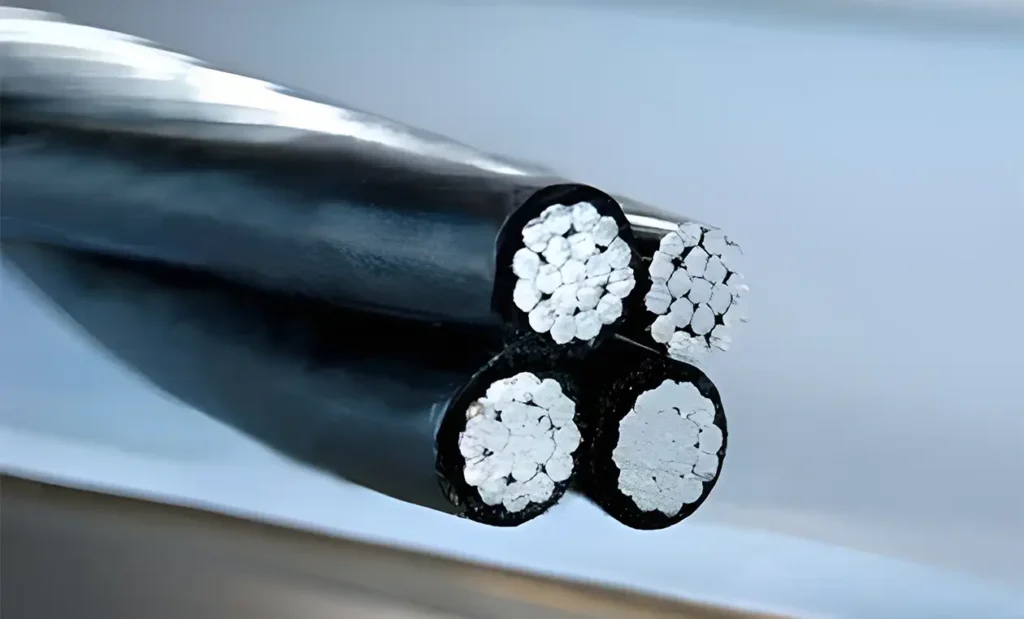

Al adquirir cables aéreos trenzados (Aerial Bundled Cable – ABC) de baja tensión de 1 kV, los parámetros técnicos dictan la fiabilidad operativa, la seguridad del sistema y la eficiencia de los costes durante el ciclo de vida. Los sistemas ABC sustituyen a los conductores aéreos desnudos por núcleos de aluminio aislados que se trenzan alrededor de un portador neutro. La elección de la especificación correcta requiere evaluar la disposición física, las cargas eléctricas, la tensión mecánica, la exposición ambiental y las normas reguladoras para evitar la degradación prematura del aislamiento, la caída excesiva de tensión o los fallos mecánicos.
Matriz comparativa de parámetros técnicos
| Parámetro técnico | Opción estándar / Tipo A | Opción de alto rendimiento / Tipo B | Impacto en la selección y aplicación |
| Material del conductor | Aluminio de grado eléctrico (AAC) | Aluminio estirado en duro / Aleación AAAC | Determina la capacidad de corriente, el peso y la resistencia mecánica a la tracción. |
| Tipo de portador neutro | AAAC / ACSR desnudo | AAAC aislado / Con alma de acero | Dicta la carga de rotura total del haz, la resistencia a la corrosión y el perfil de puesta a tierra. |
| Polímero de aislamiento | Polietileno de alta densidad (HDPE) | Polietileno reticulado (XLPE) | Establece el límite de temperatura continua de servicio (75 °C para HDPE frente a 90 °C para XLPE). |
| Resistencia a los rayos UV y a la intemperie | Contenido de negro de humo | Contenido de negro de humo con anti-camino de corriente (anti-tracking) | Evita la degradación prematura del polímero y las microfisuras por radiación solar. |
| Configuración del sistema | Autosoportado (núcleos iguales) | Soportado por el portador neutro | Controla la selección de grapas, el tipo de herrajes de amarre y la longitud máxima del vano. |
| Normativa aplicable | IEC 60502-1 / NFC 33-209 | BS 7870-5 / VDE 0276-626 | Establece los límites de ensayo, la identificación de los núcleos (nervada/impresa) y las tolerancias de fabricación. |
5 factores clave a considerar antes de realizar el pedido
1.Diseño estructural del sistema y tipo de portador
Especifique si la instalación requiere un sistema soportado por portador neutro o un sistema autosoportado. En las configuraciones soportadas por portador neutro, toda la carga de tracción es soportada por un núcleo dedicado de alta resistencia de aleación de aluminio (AAAC) o de aluminio-acero (ACSR). En las configuraciones autosoportadas, el esfuerzo mecánico se distribuye de manera uniforme entre todos los conductores de fase aislados.
2.Sección transversal del conductor y caída de tensión
Calcule las secciones transversales de los conductores de fase (normalmente de 16 mm² a 150 mm²) en función de la corriente máxima de carga continua, la degradación por temperatura ambiente y los límites permisibles de caída de tensión (por lo general ). Asegúrese de que la sección del conductor neutro cumpla con los requisitos de desequilibrio del sistema y de corriente de cortocircuito.
3.Material de aislamiento y resistencia ambiental
Seleccione polietileno reticulado (XLPE) en lugar de PVC o PE estándar para obtener una mayor estabilidad térmica, lo que ofrece un umbral de funcionamiento continuo de 90 °C y un límite de cortocircuito de 250 °C. Verifique que los compuestos de aislamiento contengan un mínimo de 2,0% a 2,5% de contenido de negro de humo para hacer frente a una radiación UV severa y a la exposición atmosférica en exteriores.
4.Longitud del vano, carga de viento y tensión mecánica
Evalúe las fuerzas mecánicas específicas del emplazamiento, incluidas las longitudes máximas del vano entre apoyos, las distancias del vano regulador y los perfiles locales de carga de viento o hielo. Haga coincidir la carga mínima de rotura (MBL) del núcleo portador con la tensión de flecha de instalación máxima calculada para eliminar la fatiga del conductor.
5.Compatibilidad de accesorios y método de identificación de los núcleos
Asegúrese de que el método de identificación de fases coincida con las normas de la empresa suministradora: por lo general, nervios longitudinales en la superficie (1, 2 o 3 nervios) o mediante código numérico/de colores bien impreso. Verifique la plena compatibilidad mecánica y eléctrica con los conectores por perforación de aislamiento (IPC), las grapas de retención de amarre y los conjuntos de suspensión preaislados para evitar daños en la cubierta o calentamiento por resistencia de contacto.
