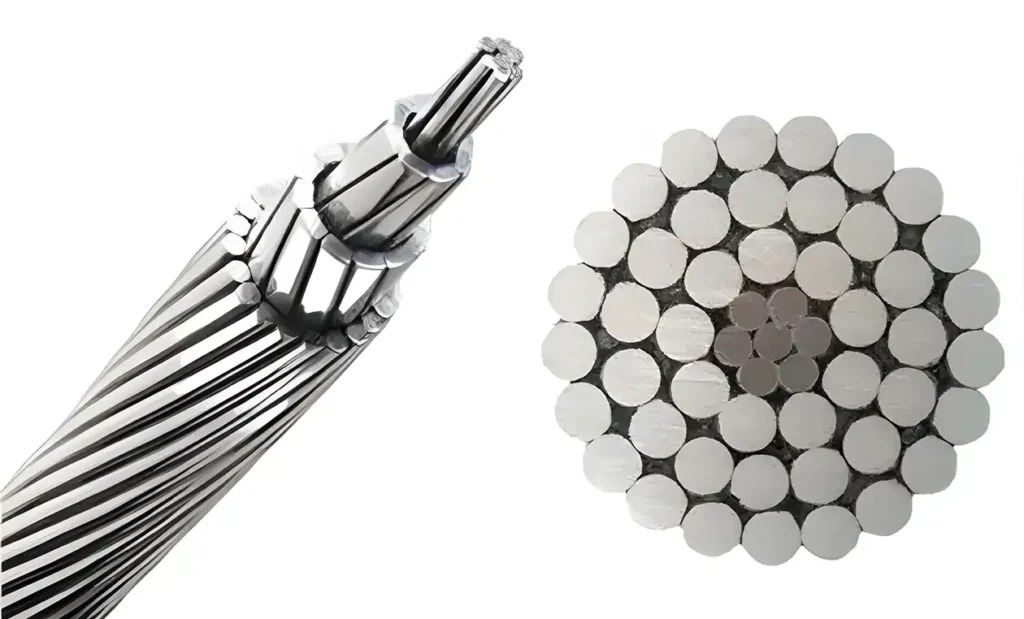

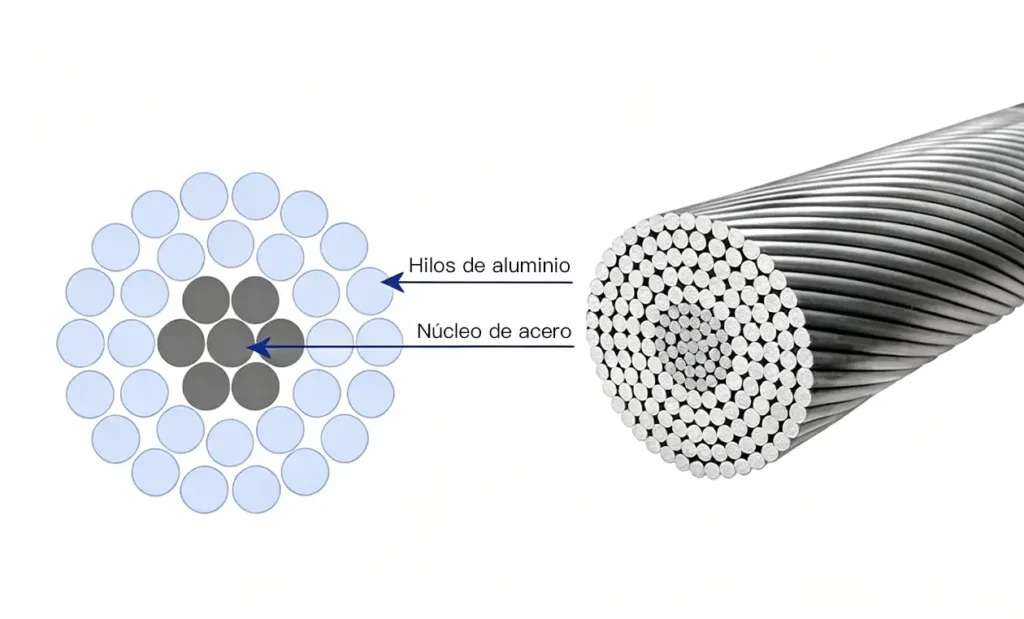

El Conductor de Aluminio con Refuerzo de Acero (ACSR, por sus siglas en inglés) es el conductor compuesto estándar de la industria, diseñado para líneas aéreas de transmisión y distribución. Combina la alta conductividad eléctrica de los hilos exteriores de aluminio grado EC (1350-H19) con la superior resistencia mecánica a la tracción de un núcleo central de acero galvanizado de alta resistencia. Esta estructura híbrida permite la transmisión de alta tensión a través de vanos extendidos sin una flecha excesiva, reduciendo drásticamente los costos de las torres estructurales mientras mantiene la integridad mecánica bajo cargas climáticas extremas, estrés mecánico y expansión térmica.
Matriz Comparativa de Parámetros Técnicos
| Parámetro | ACSR Estándar (IEC 61089) | ACSR/AW (Acero Recubierto de Aluminio) | AAC (Conductor Todo de Aluminio) | AAAC (Todo de Aleación de Aluminio) |
| Material Principal del Núcleo | Hilo de Acero Galvanizado | Hilo de Acero Recubierto de Aluminio | Ninguno (Aluminio 1350-H19) | Aleación Al-Mg-Si 6201-T81 |
| Relación de Resistencia a la Tracción | Alta a Muy Alta | Alta | Baja | Media-Alta |
| Resistencia a la Corrosión | Moderada (Recubrimiento de Zinc Estándar) | Superior (Capa Metaestable de Al) | Alta | Alta |
| Conductividad (% IACS) | ~61% (Capa de Al) / ~9% (Acero) | ~61% (Capa de Al) / 14–20% (Núcleo AW) | ~61% | ~52.5% |
| Capacidad Máxima de Vano | Vanos Largos (>300m) | Vanos Largos (Costero/Industrial) | Vanos Cortos (<100m) | Vanos Medios-Largos |
| Relación Peso-Resistencia | Equilibrada | Optimizada (Más ligero que el estándar) | Mucha Flecha bajo Tensión | Bajo Peso, Alta Resistencia |
Características Clave de Rendimiento Mecánico y Eléctrico
- Elevada Relación Resistencia-Peso: El núcleo de acero de alta resistencia a la tracción soporta las cargas mecánicas, permitiendo una mayor separación entre las torres de transmisión y reduciendo los costos de ingeniería civil.
- Resistencia a la Expansión Térmica: Menor coeficiente global de expansión térmica en comparación con los conductores estándar AAC, manteniendo la flecha de la línea al mínimo bajo altas cargas de capacidad de corriente (ampacidad).
- Opciones de Protección Contra la Corrosión: Disponible con engrase de núcleo ligero, medio o pesado (engrase tipo –) según las especificaciones IEC para evitar la degradación interna del núcleo.
- Compatibilidad para la Supresión de Vibraciones: Se adapta fácilmente con amortiguadores de vibración tipo Stockbridge y varillas de armar para disipar las vibraciones eólicas de alta frecuencia inducidas por el viento.
