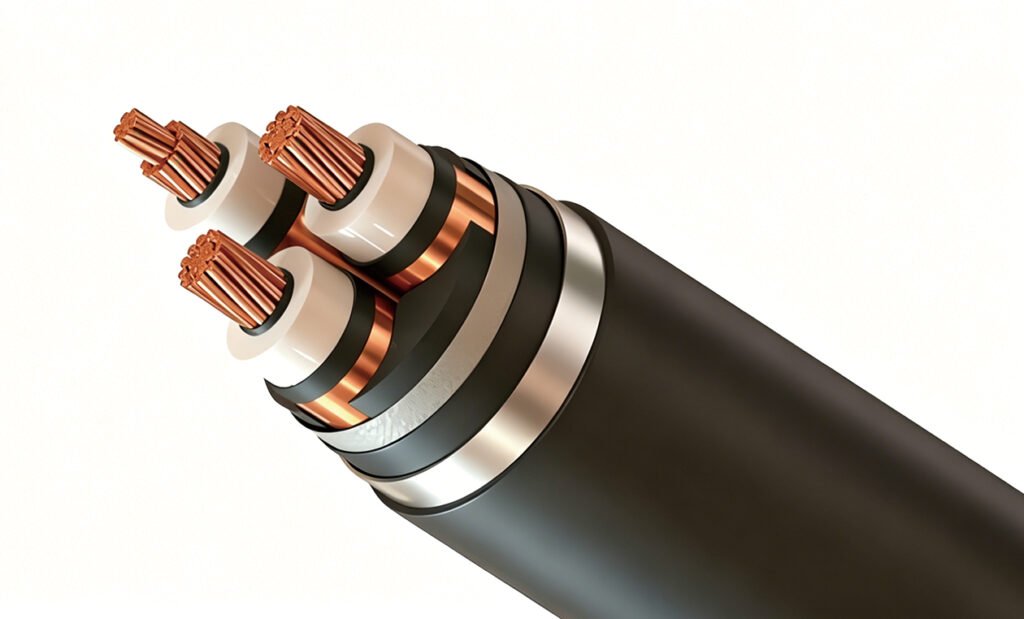

Efectos del grado de reticulación en el rendimiento de los cables XLPE
El grado de reticulación (contenido de gel) del polietileno reticulado (XLPE) determina directamente la estabilidad termomecánica, la integridad eléctrica y la vida útil operativa de un cable. Cuantificado mediante extracción con disolventes (generalmente según las normas IEC 60502 y ASTM D2765), un grado de reticulación entre el 75% y el 89% transforma el material de un termoplástico a una red termoestable. Este cambio estructural evita el flujo macromolecular a temperaturas elevadas, elevando el límite de operación continua de 70 °C a 90 °C, y la tolerancia máxima a cortocircuitos a 250 °C. Una reticulación insuficiente (<75%) conlleva riesgo de fuga térmica y deformación bajo carga, mientras que una reticulación excesiva (>90%) provoca fragilización severa y formación de microhuecos.
Matriz de Parámetros Técnicos: Grado de Reticulación vs. Métricas de Rendimiento
El siguiente cuadro describe cómo diferentes porcentajes de contenido de gel de reticulación alteran las características físicas, térmicas y eléctricas de la capa aislante.
| Grado de Reticulación (Contenido de gel %) | Deformación Termomecánica (a 200°C, 0,2 MPa) | Resistencia a la tracción (MPa) | Elongación a la rotura (%) | Rigidez dieléctrica CA (kV/mm) | Factor de riesgo principal / Estado de aplicación |
|---|---|---|---|---|---|
| < 70% (Reticulación insuficiente) | > 100% (Caída/ fallo severo) | < 12,5 | > 500% | Disminuida (< 30) | Riesgo de fusión térmica durante sobrecargas; no cumple con normativas. |
| 75% – 82% (Estándar óptimo) | ≤ 20% (Altamente estable) | 18,5 – 22,0 | 250% – 350% | Máxima (35 – 45) | Cumple con especificaciones IEC 60502/BS 5467; equilibrio ideal. |
| 83% – 89% (Reticulación elevada) | ≤ 10% (Excelente) | 22,0 – 25,0 | 200% – 250% | Estable (35 – 40) | Resistencia térmica y mecánica mejorada; ideal para MV/AT de alta tensión. |
| > 90% (Reticulación excesiva) | ~ 0% (Rígido) | > 25,0 (Quebradizo) | < 150% (Deficiente) | Reducida por microhuecos | Agrietamiento por tensión durante el doblado en instalación; envejecimiento prematuro. |
Impactos Mecánicos y Térmicos Fundamentales
Resistencia a la Deformación Termomecánica

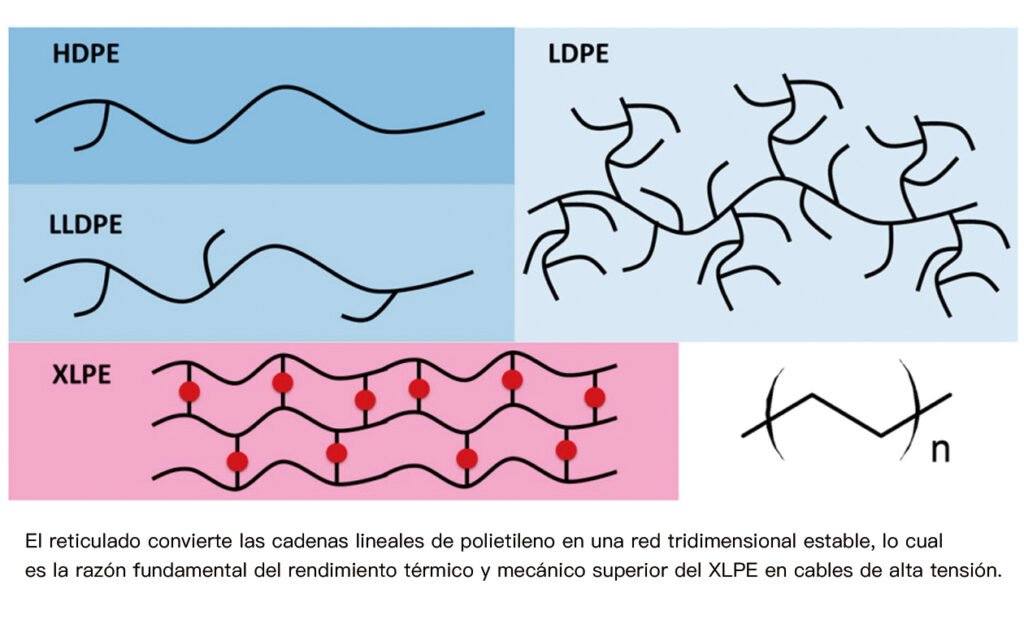

El polietileno sin reticular está formado por cadenas poliméricas lineales unidas por débiles fuerzas de van der Waals, que se licúan rápidamente por encima de los 105 °C. El proceso de reticulación crea enlaces covalentes C-C que unen estas cadenas en una red tridimensional. Cuando el cable sufre un cortocircuito eléctrico —que eleva la temperatura del conductor a 250 °C—, esta red actúa como un resorte mecánico, evitando que el conductor se desplace o atraviese la cubierta aislante.
Propiedades de Tracción y Elasticidad Flexural
- Resistencia a la tracción: Aumenta proporcionalmente con el grado de reticulación, ya que más enlaces covalentes resisten las fuerzas de separación mecánica.
- Elongación a la rotura: Disminuye a medida que aumenta la densidad de reticulación. Si el contenido de gel supera el 90%, la red se vuelve excesivamente rígida, haciendo que la elongación caiga por debajo del límite estándar mínimo del 200% especificado en la norma IEC 60502. Esto provoca microfisuras estructurales cuando el cable se somete al radio de curvatura mínimo durante la instalación.
Rendimiento Eléctrico y Degradación por Envejecimiento a Largo Plazo
Rigidez Dieléctrica y Descargas Parciales
El grado de reticulación influye de manera decisiva en la homogeneidad microscópica de la matriz de XLPE. Una reticulación óptima (75%–89%) garantiza una fase límite amorfo-cristalina uniforme, manteniendo una alta rigidez dieléctrica CA (35 kV/mm).
Riesgo crítico de la sobre-reticulación: Cuando el contenido de gel supera el 90%, se altera la cinética de cristalización de la matriz de polietileno. Esto genera microhuecos y tensiones mecánicas localizadas en las interfaces cristalinas, acelerando el arborescencia eléctrica y provocando descargas parciales (DP) prematuras bajo tensión eléctrica elevada.
Resistencia a la Humedad y Arborescencia por Agua
Las zonas con reticulación insuficiente (<75%) presentan regiones densas de polímero amorfo no reticulado. En instalaciones subterráneas con presencia de humedad, estas zonas no reticuladas se convierten en microcanales para la migración de moléculas de agua bajo la influencia del campo eléctrico. Esto acelera la degradación por arborescencia acuática, lo que reduce las propiedades dieléctricas del conjunto de núcleo de cobre recocido o aluminio con el tiempo, provocando finalmente una perforación prematura del aislamiento dieléctrico.
