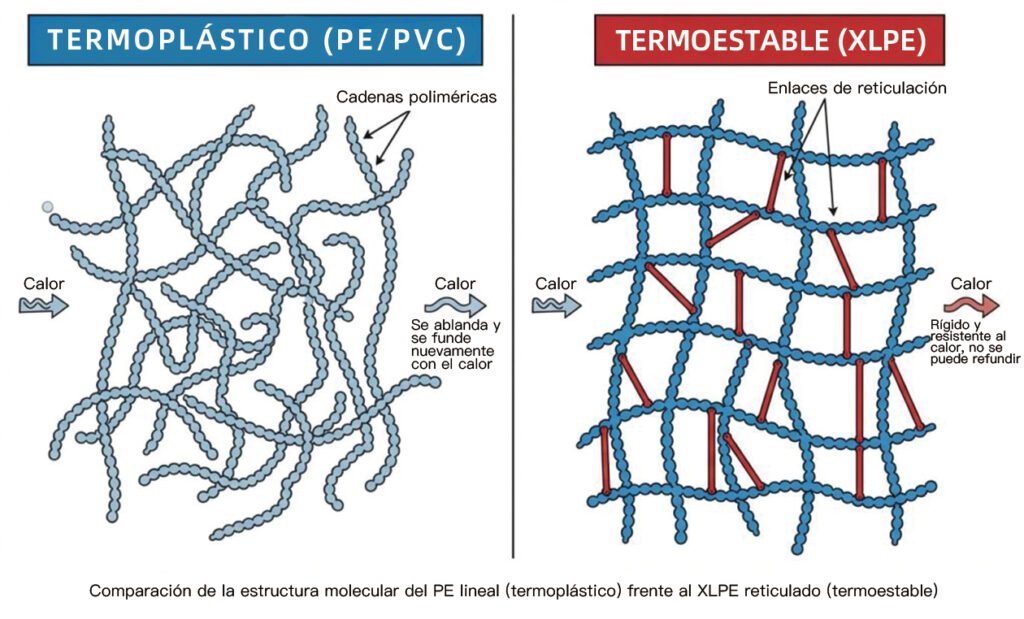

El grado de reticulación —a menudo cuantificado como porcentaje de contenido de gel— mide el alcance de los enlaces químicos o físicos que transforman el polietileno termoplástico (PE) en polietileno reticulado termoestable (XLPE). En la fabricación de cables, este proceso une cadenas poliméricas individuales en una red tridimensional. Esta transformación estructural mejora permanentemente la estabilidad térmica, la resistencia mecánica y la resistencia a la deformación bajo carga del material. Según normativas globales como IEC 60502 y BS 5467, es obligatorio cumplir con un umbral mínimo específico de reticulación para garantizar que el cable mantenga su integridad estructural durante operaciones continuas a alta temperatura y condiciones de cortocircuito.
Matriz de Parámetros Técnicos: Rendimiento PE vs. XLPE
El grado de reticulación altera fundamentalmente los límites físicos y térmicos del material aislante. La siguiente tabla detalla la diferencia de rendimiento entre el polietileno termoplástico estándar (PE) y el polietileno reticulado completamente reticulado (XLPE, >70% de contenido de gel).
| Parámetro Técnico | Polietileno Termoplástico (PE) | Polietileno Reticulado (XLPE) | Norma / Métrica |
|---|---|---|---|
| Contenido de Gel Típico | 0% | ≥ 70% a 89% | ASTM D2765 / IEC 60811-501 |
| Temp. Máx. de Operación Continua | 70 °C | 90 °C | IEC 60502-1 |
| Temp. de Sobrecarga de Emergencia | 95 °C | 130 °C | ICEA S-95-658 |
| Temp. Máx. de Cortocircuito (≤ 5 s) | 135 °C | 250 °C | IEC 60502-2 |
| Prueba de Set en Caliente (Alargamiento bajo Carga) | Falla / Se funde | ≤ 175 % (20 N/cm² a 200 °C) | IEC 60811-507 |
| Agrietamiento por Estrés Ambiental (ESCR) | Moderado | Altamente Resistente | ASTM D1693 |
Protocolo de Pruebas de Calidad: Verificación del Grado de Reticulación
Los fabricantes de cables utilizan flujos de trabajo de laboratorio específicos y estandarizados para verificar que el aislamiento cumple con los umbrales de conformidad.
1. Método de Extracción con Solvente (Prueba de Contenido de Gel)
- Acción: Extraer una muestra del núcleo del aislamiento, pesarla (W1) y disolver la fase no reticulada en xileno hirviendo durante 8 horas.
- Métrica: Secar la red de gel reticulado insoluble restante y pesarla (W2). Calcular el porcentaje de gel:
Contenido de Gel (%) = (W2 / W1) × 100 - Conformidad: Debe alcanzar ≥ 70% para métodos de reticulación con peróxido y curado por humedad con silano.
2. Prueba de Set en Caliente (Verificación Termomecánica)
- Acción: Colgar una muestra en forma de dumbbell de XLPE en un horno precalentado a 200 °C bajo una tensión mecánica de 20 N/cm².
- Métrica: Medir el alargamiento bajo carga después de 15 minutos; no debe exceder el 175 %. Medir el set permanente (alargamiento residual) 5 minutos después de retirar la carga; no debe exceder el 15 %.
3. Verificación de Resistencia a la Tensión Eléctrica
- Acción: Someter el núcleo con aislamiento reticulado a pruebas de chispa con voltaje alterno durante la extrusión y pruebas de baño de agua de alto voltaje posteriores al curado.
- Métrica: Aplicar voltajes de prueba nominales (2,5 × U₀ a 4 × U₀, según las especificaciones de IEC 60502) para confirmar que no ocurre ruptura dieléctrica debido a zonas con curado insuficiente o reticulación baja localizada.
Principales impulsores del proceso de reticulación
El grado de reticulación objetivo se logra mediante tres metodologías industriales principales, cada una basada en reacciones químicas distintas:

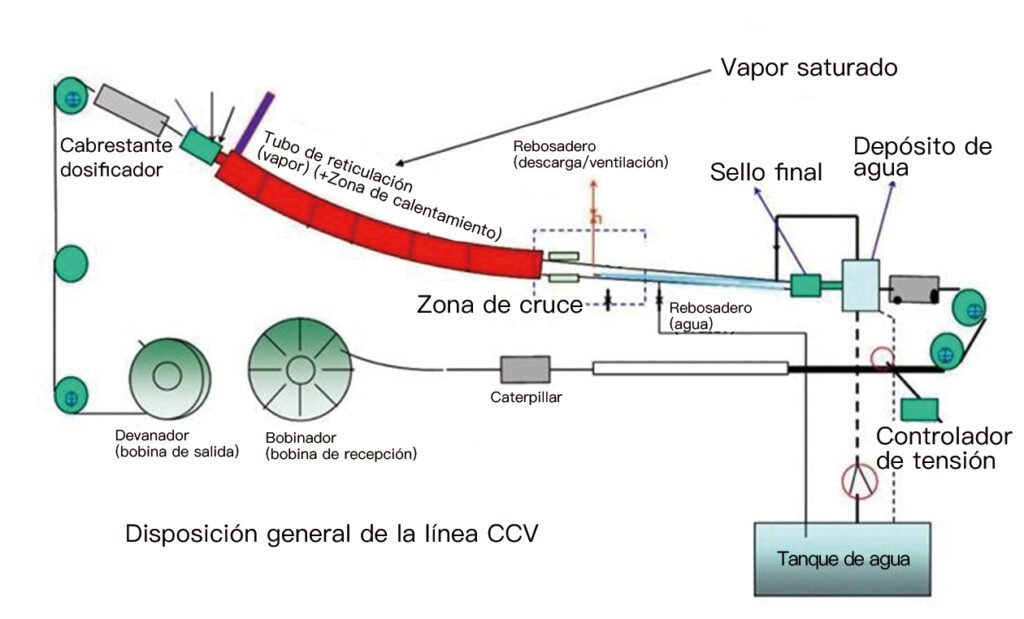

- Reticulación con peróxido (líneas CCV): Utiliza peróxidos orgánicos (por ejemplo, peróxido de dicumilo) a alta presión (1,0 – 1,5 MPa) y alta temperatura (200 – 300 °C) dentro de un tubo de Vulcanización Continua en Catenaria (CCV). Esto logra la densidad de reticulación más alta y uniforme, preferida para cables de Media Tensión (MT) y Alta Tensión (AT).
- Reticulación con silano (curado por humedad): Impregna la matriz de polietileno (PE) con vinilsilano. El cable conformado se cura en un baño de agua caliente (90 °C) o en una cámara de vapor. Este método es altamente rentable para cables de control y potencia de Baja Tensión (BT).
- Reticulación por irradiación (física): Expone la cubierta extruida de PVC o PE a un haz de electrones (E-Beam) de alta energía. Esto rompe físicamente los enlaces C-H para activar la reticulación a temperatura ambiente. Ofrece una precisión excepcional para cables de pared delgada de aplicaciones aeroespaciales, automotrices y solares (FV).
