Por qué el control de concentricidad es fundamental en la extrusión del aislamiento de cables

El control de concentricidad en la extrusión del aislamiento de cables asegura que el conductor se sitúe precisamente en el centro geométrico de la capa aislante (como XLPE, PVC o LSZH). Mantener una alta relación de concentricidad —idealmente superior al 90%— es crítico para prevenir asimetrías eléctricas y mecánicas. Si el espesor de la pared del aislamiento se vuelve desigual (excéntrico), el punto más delgado crea una ruta localizada de menor resistencia. Bajo estrés de alta tensión, esta zona vulnerable corre el riesgo de sufrir ruptura dieléctrica, descargas parciales y, en última instancia, fallo del cable. La concentricidad precisa maximiza la seguridad eléctrica, asegura el cumplimiento de las normas IEC 60502 y optimiza la utilización de materiales durante la fabricación de alta velocidad.

Matriz de Parámetros Técnicos: Concentricidad vs. Rendimiento del Cable

La siguiente tabla ilustra cómo la variación en los niveles de concentricidad impacta directamente en los parámetros mecánicos, eléctricos y operativos críticos de un cable de potencia de tensión nominal 0,6/1 kV.

Implicaciones de la excentricidad en ingeniería eléctrica

Estrés dieléctrico y distorsión del campo eléctrico

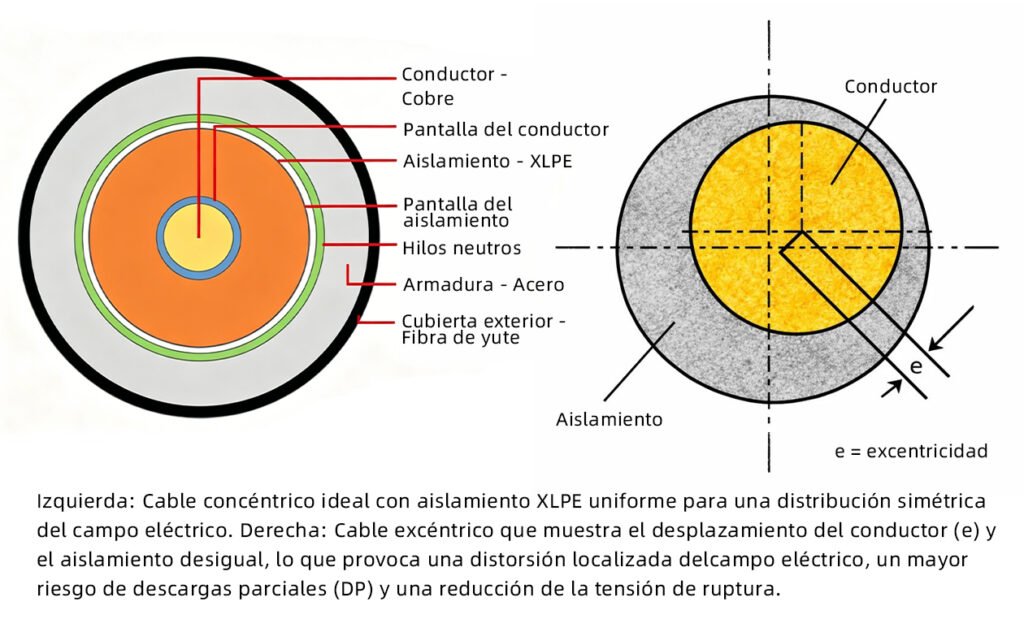

Cuando un cable aislado se energiza, las líneas del campo eléctrico irradian desde el conductor central hacia la pantalla exterior o el entorno. En un cable perfectamente concéntrico, el gradiente de potencial ($E$) es uniforme en toda su circunferencia.

Si se produce excentricidad, el campo eléctrico se concentra en el punto más delgado del aislamiento, según la siguiente relación para cables coaxiales:

$E == U / (r * Log[R/r])$

Donde $U$ es la tensión aplicada, $r$ es el radio del conductor y $R$ es el radio exterior del aislamiento. Cuando $R$ disminuye localmente debido a una mala concentricidad, el gradiente del campo eléctrico localizado ($E$) aumenta bruscamente, acelerando el envejecimiento del compuesto de XLPE o ignífugo.

Integridad mecánica durante la instalación

Los cables con mala concentricidad presentan una rigidez estructural asimétrica. Durante la instalación, cuando el cable se tira por una curva de conducto, el lado de pared delgada es altamente susceptible a sufrir deformación estructural, desgarros o aplastamiento bajo tensión.

• Estándar de radio de curvatura: Para proteger el aislamiento desigual de fallos mecánicos, los cables con concentricidad comprometida requieren un radio de curvatura de hasta 20 veces el diámetro exterior del cable, mientras que los cables concéntricos alcanzan de forma segura 15 veces el diámetro exterior del cable según las directrices de la norma BS 5467.

Normativas globales de cumplimiento y ensayos

Requisitos de la cláusula 16.5 de la norma IEC 60502-1

Las normas internacionales de fabricación exigen un cumplimiento estricto en cuanto a las mediciones del espesor del aislamiento. Según la norma IEC 60502-1, el espesor mínimo en cualquier punto individual ($t_{\text{min}}$) no debe ser inferior al 90% – 0,1 mm del espesor nominal ($t_{\text{n}}$):

$t_{\text{min}} \ge 0.9 \cdot t_{\text{n}} – 0.1\text{ mm}$

Impacto en la retardancia a la llama y el rendimiento de cables LSZH

Para los cables de baja emisión de humos y sin halógenos (LSZH) y los cables resistentes al fuego, el control de la concentricidad es un factor crítico para superar los ensayos de propagación de la llama según la norma IEC 60332. Si una llama interactúa con el lado de pared delgada de un cable excéntrico, el aislamiento se perfora rápidamente, exponiendo el conductor central a cortocircuitos mucho antes de alcanzar la duración nominal de resistencia al fuego (por ejemplo, 90 o 120 minutos). Un espesor de pared uniforme garantiza una barrera térmica equitativa en todo el perímetro del cable.
