Cables armados: Armadura de cinta de acero (STA) frente a Armadura de hilo de acero (SWA)

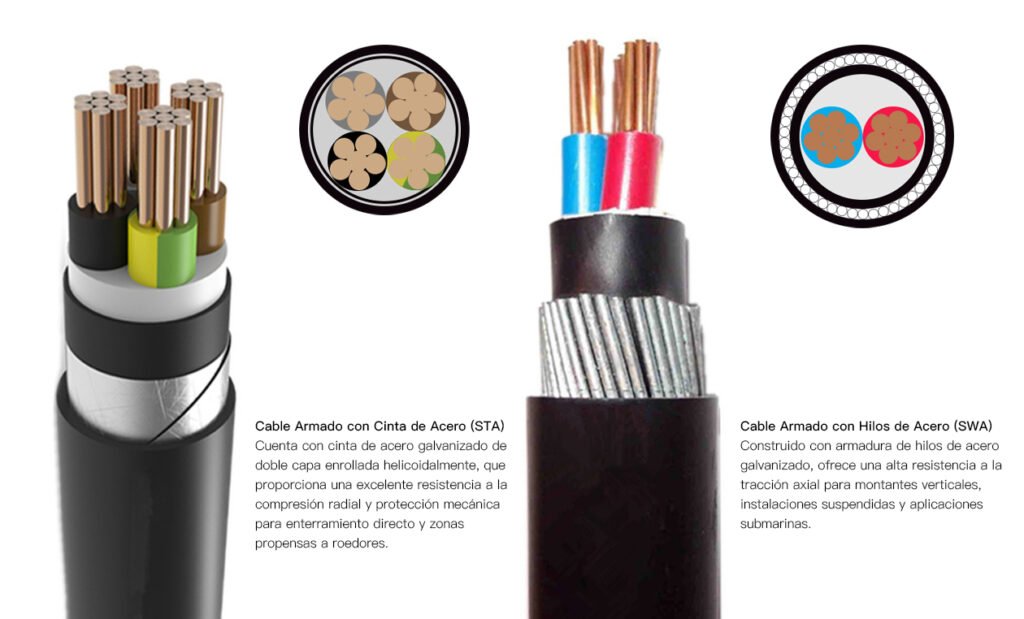

La diferencia fundamental entre la Armadura de cinta de acero (STA) y la Armadura de hilo de acero (SWA) radica en sus perfiles de protección mecánica. La STA utiliza cintas de acero helicoidales superpuestas para proporcionar una protección radial superior contra fuerzas de aplastamiento y penetración de roedores. La SWA utiliza una capa de hilos de acero galvanizado enrollados helicoidalmente alrededor del relleno interior para ofrecer una alta resistencia a la tracción axial, lo que permite que el cable resista fuerzas de tracción longitudinales y suspensión vertical.
La fabricación y prueba de estas capas de armadura cumplen estrictamente con normas internacionales como IEC 60502-2, BS 5467 y VDE 0276, que rigen los parámetros de protección para cables de potencia aislados con XLPE o PVC.
Matriz de comparación de parámetros técnicos
La siguiente tabla describe las propiedades de los materiales, las limitaciones de rendimiento mecánico y el comportamiento estructural de la STA y la SWA bajo tensión operativa.
| Parámetro Técnico | Armadura de Cinta de Acero (STA) | Armadura de Hilo de Acero (SWA) |
|---|---|---|
| Defensa Mecánica Primaria | Alta resistencia al aplastamiento (protección contra fuerzas radiales) | Alta resistencia a la tracción (tensión axial/longitudinal) |
| Material y Estructura de la Armadura | Doble capa de cinta de acero galvanizado (enrollado helicoidal) | Capa simple o doble de hilos de acero galvanizado |
| Flexibilidad y Radio de Curvatura | Menor flexibilidad; radio de curvatura generalmente 15x el diámetro exterior (OD) | Mayor flexibilidad; radio de curvatura generalmente 12x el diámetro exterior (OD) |
| Perfil de Peso | Peso total del cable más ligero por metro | Significativamente más pesado debido al volumen de hilo macizo |
| Resistencia a la Corrosión | Moderada; los bordes de la cinta pueden ser vulnerables si la cubierta externa falla | Alta; recubrimiento de zinc grueso en cada uno de los hilos estructurales |
| Tipos de Cable Comunes | VV22, YJV22 (Normas IEC/China) | BS 5467, BS 6724, YJV32 (Normas del Reino Unido/Internacionales) |
Escenarios de Aplicación y Guía de Selección de Ingeniería
Escenarios óptimos de la Armadura de Cinta de Acero (STA)

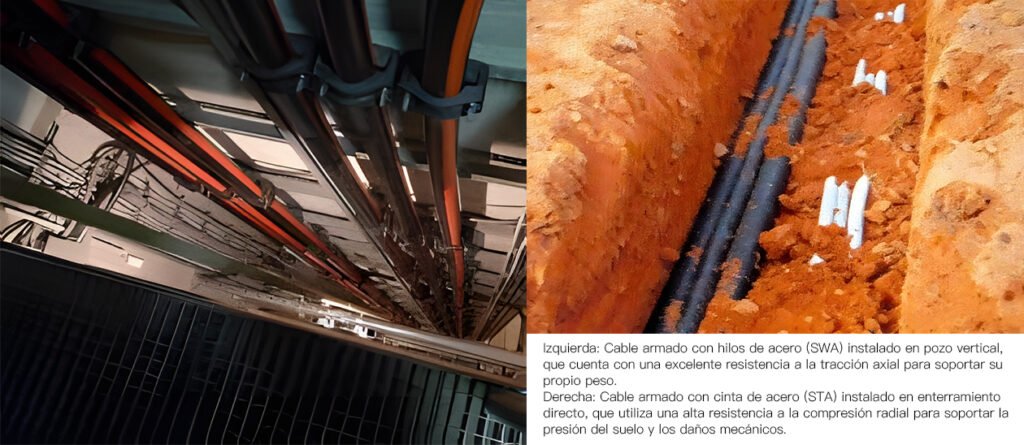

- Directamente enterrado bajo tierra: Ideal para instalaciones estándar en zanjas donde la compactación del suelo, rocas en movimiento o tráfico pesado en la superficie crean riesgos severos de aplastamiento localizado.
- Zonas con infestación de roedores: La barrera continua y superpuesta de doble cinta de acero evita que ratas, termitas y ardillas de campo roan la aislamiento interno de XLPE.
- Tendidos horizontales en interiores/conduits: Utilizado en zanjas de cables y conductos donde el cable se apoya continuamente y no experimenta tensión longitudinal.
Escenarios óptimos de la Armadura de Hilo de Acero (SWA)
- Ejes verticales y conductos de ascenso en edificios altos: Esencial para instalaciones que abarcan varios pisos de forma vertical, donde el cable debe soportar su propio peso muerto sin estirar los conductores.
- Cruces submarinos y fluviales: Desplegado en entornos submarinos donde corrientes fuertes, lechos móviles y cabrestantes de tracción de aguas profundas ejercen una tensión axial extrema.
- Minería subterránea profunda: Elegido para pozos mineros y perforaciones donde los cables se suspenden a largas distancias o se jalan a través de conductos de alta fricción.
