Optimización del paso de trenzado y cinemática del cable

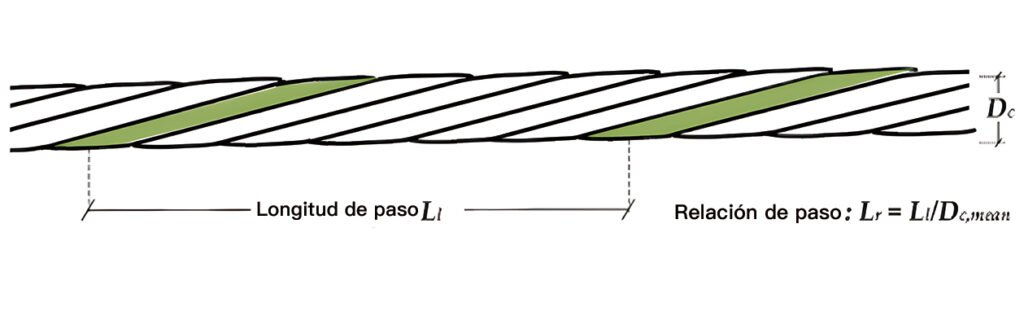

El paso de trenzado —comúnmente definido como la longitud axial que requiere un solo conductor aislado o hilo para completar una revolución helicoidal completa de 360° alrededor del núcleo del cable— es una variable geométrica crítica en el proceso de trenzado. Determina directamente la estabilidad mecánica, el equilibrio torsional y el rendimiento eléctrico de los cables de potencia, control y datos de múltiples núcleos. Alterar la relación de paso (la relación entre la longitud de trenza y el diámetro del núcleo ensamblado) cambia las fuerzas vectoriales internas que experimentan los elementos individuales. Los pasos de trenzado más cortos aumentan la integridad estructural y la flexibilidad del conjunto del cable al convertir las tensiones de flexión longitudinales en fuerzas de compresión y tracción distribuidas uniformemente por toda la estructura helicoidal, evitando el pandeo localizado o el efecto de «jaula de pájaro» bajo tensión cíclica.
Matriz de Parámetros Técnicos: Rendimiento Paso Corto vs. Paso Largo
La siguiente matriz de datos estructurales contrasta las compensaciones de rendimiento técnico inherentes a la selección del paso de trenzado durante el proceso de diseño del cable.
| Métrica de Rendimiento | Paso de Trenzado Corto (< 10x OD del Núcleo) | Paso de Trenzado Largo (> 16x OD del Núcleo) | Impacto en la Funcionalidad del Cable |
|---|---|---|---|
| Flexibilidad Mecánica | Excepcional; baja resistencia a la flexión. | Deficiente; alta rigidez, propenso a la formación de nudos. | Determina la idoneidad para cadenas de arrastre dinámicas frente a instalaciones fijas. |
| Capacidad de Carga a la Tracción | Resistencia axial reducida; riesgo de elongación. | Resistencia axial máxima; elongación mínima. | Afecta la integridad estructural durante instalaciones verticales de alta tensión o en arrastre. |
| Mitigación de Diafonía y EMI | Atenuación superior debido a una geometría equilibrada. | Inferior; propenso a disparidades de fase de la señal. | Crítico para la integridad de datos en pares trenzados o apantallamiento de instrumentación. |
| Consumo de Material | Alto factor de absorción de cobre/aislamiento (factor k). | Bajo factor de absorción; se ajusta estrechamente a la longitud lineal. | Impacta directamente los costos de fabricación de materia prima y el peso del cable. |
| Capacidad de Producción en Línea | Velocidad de línea más baja (se requiere un alto RPM del marco rígido). | Velocidad de línea más alta; eficiencia de fabricación optimizada. | Gobierna los parámetros de procesamiento en la torcedora planetaria o de tambor. |
Impacto de Ingeniería en la Integridad Mecánica y la Transmisión de Señales
Distribución de Tensiones de Tracción y Mecánica de Microdeslizamiento

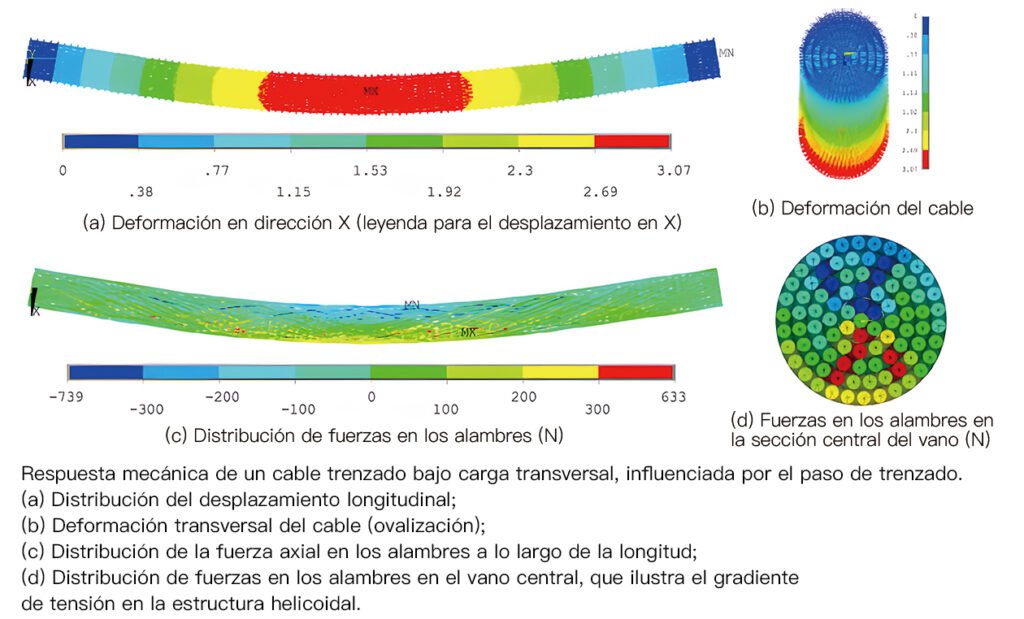

Cuando un cable multinúcleo se somete a flexión, los núcleos situados en el radio exterior experimentan tensiones de tracción, mientras que los núcleos internos sufren compresión. Un paso de trenzado preciso permite que los conductores aislados individuales se desplacen mediante mecánica de microdeslizamiento dentro del conjunto, neutralizando estas fuerzas opuestas.
Si el paso es demasiado largo, los conductores no pueden deslizarse eficazmente, lo que provoca altas cargas de tracción que deforman los hilos de Cobre Recocido y cortan la matriz de aislamiento de PVC o XLPE.
Integridad de Señal de Alta Frecuencia y Eliminación de Diafonía
En el cableado de datos y telecomunicaciones, el paso de trenzado —conocido frecuentemente como paso de trenza del par— es el mecanismo principal para cancelar la interferencia electromagnética (EMI).
- Reducción del Desbalance Capacitivo: Alternar y controlar estrictamente la longitud del paso entre pares adyacentes evita el acoplamiento magnético. Esto asegura que el ruido externo afecte a ambos conductores de un par por igual, permitiendo un rechazo total del ruido en modo común en el extremo receptor.
- Control de la Pérdida de Retorno Estructural (SRL): Las variaciones en el paso de trenzado crean discontinuidades de impedancia. Mantener la uniformidad del paso mediante un control de tensión de alta precisión en la línea de cableado es obligatorio para cumplir con los estrictos límites de pérdida de retorno estructural establecidos por las normas TIA/EIA-568 e ISO/IEC 11801.
