Las diferencias en los criterios de selección entre los cables enterrados directamente al aire libre y los cables para tuberías se centran en la protección mecánica y el aislamiento ambiental. Los cables enterrados directamente requieren una resistencia mecánica intrínseca, utilizando normalmente armadura de alambre de acero (SWA, por sus siglas en inglés) o armadura de cinta de acero (STA, por sus siglas en inglés) para soportar fuerzas de aplastamiento, desplazamientos de rocas y ataques de roedores sin recurrir a recintos externos. Por el contrario, los cables para tuberías dependen de canales rígidos externos metálicos o no metálicos (por ejemplo, PVC) para su protección estructural, priorizando la resistencia a la tracción y la flexibilidad de la cubierta exterior para operaciones de tendido complejas. Si bien ambas configuraciones están expuestas a la inmersión en agua, las variantes enterradas directamente prefieren cubiertas de polietileno (PE) gruesas y continuas sobre el PVC estándar para contrarrestar la química del suelo y la infiltración de humedad a largo plazo.
Matriz de Parámetros Técnicos: Sistemas de Cable Enterrado Directo vs. Sistema de Cable en Tubería
Las decisiones de ingeniería para diseños de trazados subterráneos vienen determinadas por límites diferenciados en cuanto a composición de materiales, exposiciones ambientales y normativas de cumplimiento.
| Parámetro Técnico | Cable Enterrado Directo | Sistema de Cable en Tubería | Impacto del Cumplimiento Normativo |
|---|---|---|---|
| Armadura Mecánica | Integral obligatoria (SWA / STA) según BS 5467 | Sin armadura o armadura entrelazada ligera | Determina la resistencia intrínseca a fuerzas de aplastamiento e impactos. |
| Material de Cubierta Exterior | Polietileno de alta densidad (HDPE) o PVC de servicio pesado | PVC estándar, LSZH o cubierta de nailon (THWN) | Afecta las tasas de permeación de humedad y la resistencia química al suelo. |

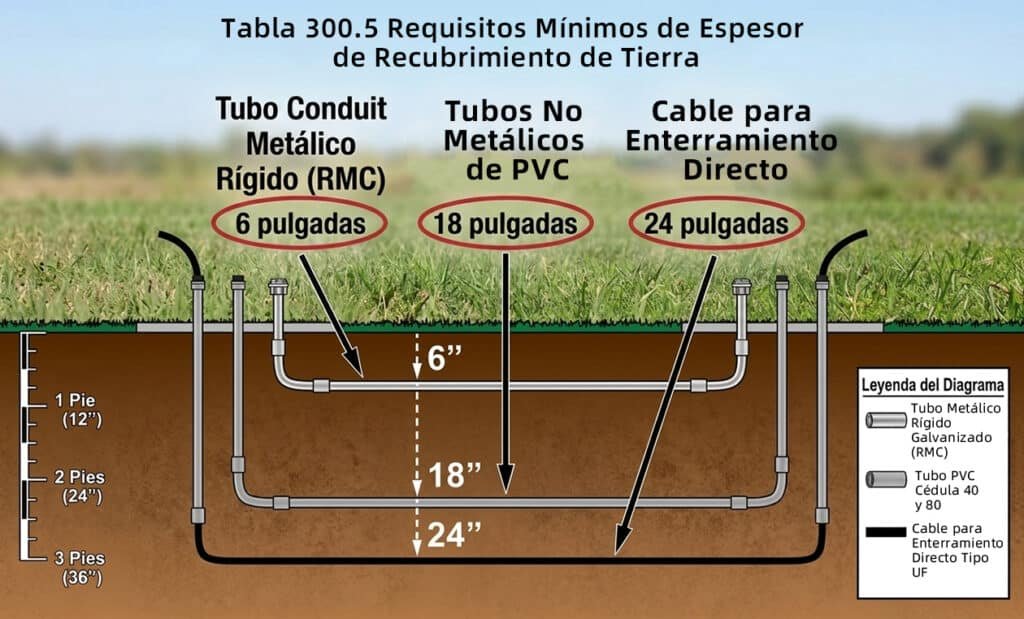

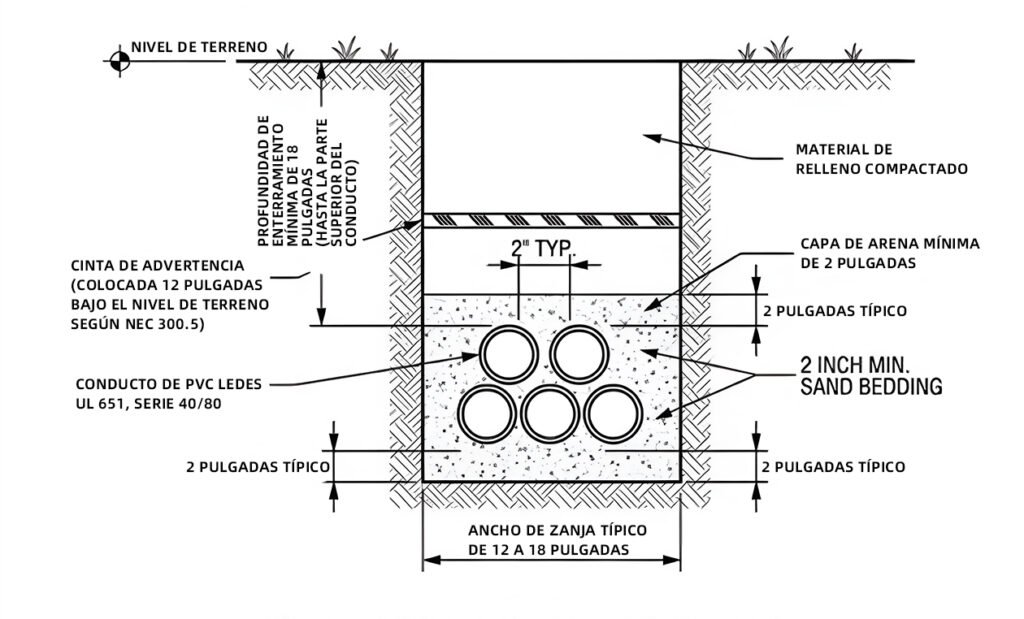

| Profundidad Mínima Normativa | Generalmente 24 pulgadas (600 mm) en zonas sin circulación vehicular | De 6 a 18 pulgadas, según el tipo de tubería (metal rígido vs. PVC) | Regulado estrictamente por códigos nacionales (ej: Tabla 300.5 de NEC / IEC 60502). |
| Límite de Tensión Traccional | Tracción operativa baja a moderada | Alta tensión de tendido permitida durante la instalación | Condiciona la longitud máxima de tramo entre cajas de derivación sin empalmes. |
| Disipación Térmica (Tg) | Alta (contacto directo con el suelo actúa como disipador térmico natural) | Limitada (el espacio de aire interior de la tubería genera aislamiento térmico) | Modifica la capacidad de transporte de corriente continua (Ampacidad). |
| Escalabilidad Futura | Baja (requiere nueva zanja/excavación completa) | Alta (los conductores antiguos pueden extraerse y se pueden tender nuevas líneas) | Influye en el coste de ciclo de vida a largo plazo y la expansión del sistema. |
Subsistemas Ambientales y de Instalación Elementales
Mitigación de Esfuerzos Mecánicos
Los cables enterrados directamente quedan expuestos al peso estático del suelo, cargas dinámicas por tráfico vehicular y movimientos del terreno generados por la elevación por heladas. Al carecer de una envoltura tubular externa, deben recurrir a sus propios componentes estructurales.
La armadura de alambre de acero galvanizado aporta tanto resistencia a la tracción axial como una alta resistencia al aplastamiento. Los cables instalados en tuberías rígidas evitan estos desplazamientos geológicos locales, ya que la tubería estructural absorbe el esfuerzo mecánico principal y lo desvía del aislamiento del núcleo interno sensible.
Resistencia a la degradación por humedad y agentes químicos
Los entornos subterráneos se mantienen permanentemente húmedos o sufren inundaciones cíclicas. Si el agua logra llegar hasta el conductor, se produce el fenómeno de arborescencia en el aislamiento y una ruptura dieléctrica prematura.
- Cable enterrado directamente: Se apoya en cubiertas exteriores resistentes a agentes químicos, como el HDPE, para soportar fertilizantes, ácidos y álcalis del suelo.
- Sistemas en tubería: Aunque la tubería ofrece un recorrido inicialmente seco, inevitablemente se acumula condensación en los puntos bajos. El aislamiento de los conductores instalados en tuberías debe estar homologado para ubicaciones húmedas (ej: THWN-2 o XLPE conforme a las especificaciones de la norma IEC 60502-1) para evitar fallos a tierra a largo plazo.
