¿Cuáles son las diferencias en la densidad de trenzado entre conductores compactados y no compactados?

Diferencias de densidad de trenzado entre conductores compactados y no compactados

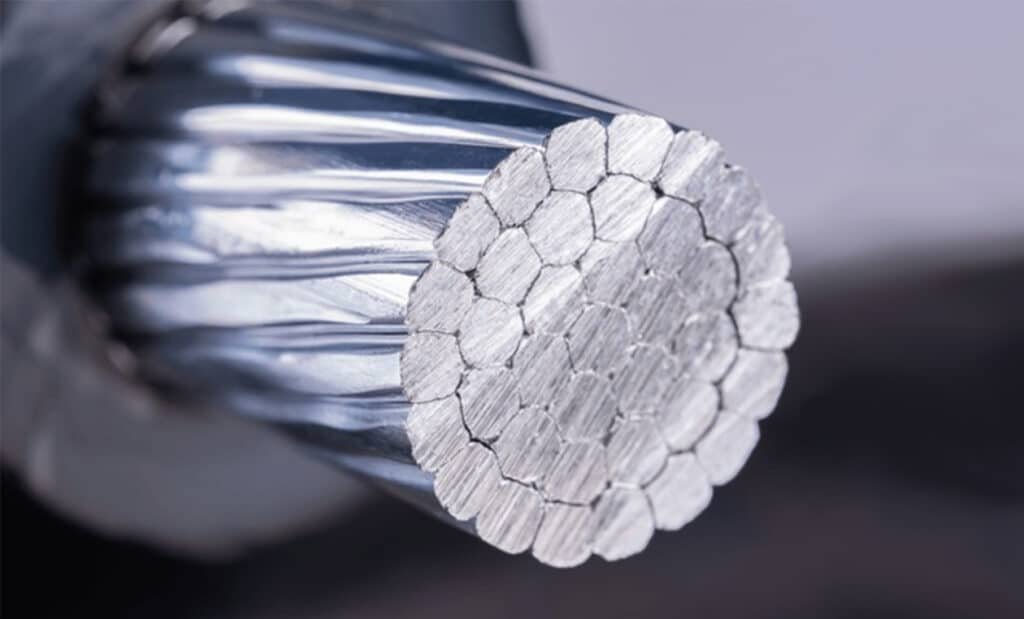

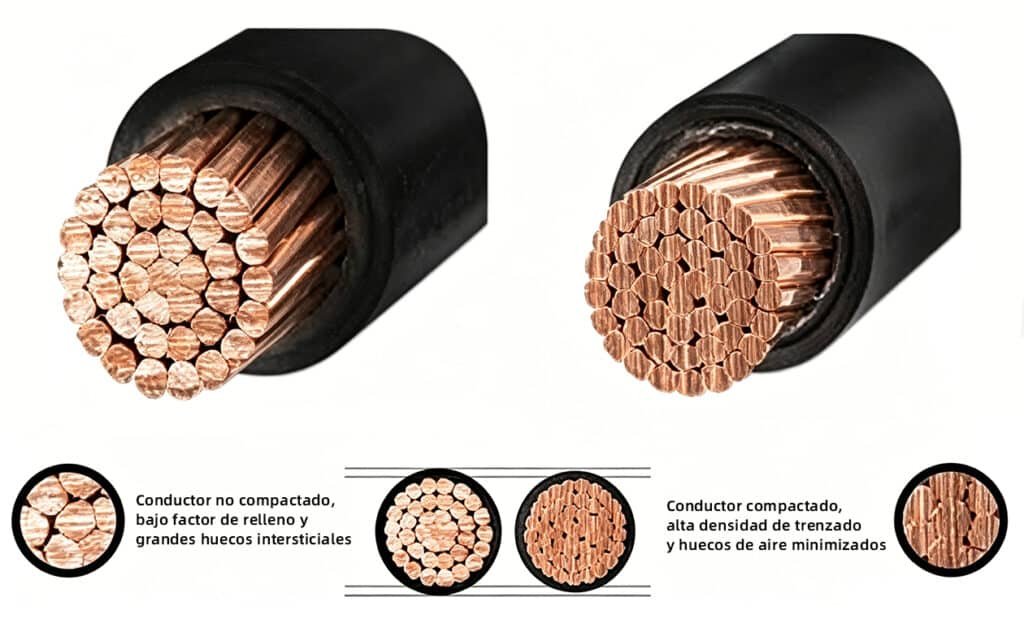

La diferencia principal entre los conductores compactados y los no compactados radica en el factor de relleno y el correspondiente diámetro exterior (DE). Los conductores no compactados conservan los huecos intersticiales helicoidales estándar entre los hilos, lo que proporciona un factor de relleno de aproximadamente entre el 75 % y el 80 %. Por el contrario, los conductores compactados pasan por matrices de estirado o rodillos durante el proceso de trenzado para deformar cada hilo individual, achatando los espacios intersticiales. Esto eleva el factor de relleno hasta entre el 90 % y el 95 %, reduciendo el diámetro exterior total del conductor entre un 6 % y un 10 %, a la vez que mantienen la misma sección transversal y resistencia de corriente continua establecidas en la IEC 60228 Clase 2.

Matriz de parámetros técnicos: Conductores compactados frente a no compactados

La siguiente matriz de datos estructurales compara las propiedades físicas y eléctricas de los conductores de cobre/aluminio redondos concéntricos no compactados y compactados.

Parámetro TécnicoConductor No CompactadoConductor CompactadoImpacto Industrial
Factor de Relleno (Aprox.)75 % – 80 %90 % – 95 %Mayor densidad, menor retención de aire.
Diámetro Exterior (DE)Valor base (100 %)90 % – 94 % del valor baseUn menor diámetro exterior reduce el consumo de material en capas posteriores.
Huecos IntersticialesPresentes espacios de aire considerablesMinimizados / AchatadosDisminuye la vía de penetración longitudinal de agua.
Volumen de Material AislanteRequerimiento baseReducido entre un 5 % y un 12 %Menor consumo de XLPE o PVC.
Volumen de Armadura y Cubierta ExteriorRequerimiento baseReducido de forma considerableDisminuye el peso total del cable y los costes logísticos.
Suavidad SuperficialPerfil rígido y onduladoPerímetro liso y uniformeReduce la tensión de campo eléctrico localizada.
Resistencia de ContactoEstándarMenor en las terminacionesMejora el rendimiento bajo compresión mecánica.

Impacto ingenieril en la arquitectura de capas del cable

Optimización de la capa aislante

Dado que un conductor compactado cuenta con un perímetro exterior más liso y uniforme, elimina los fuertes gradientes locales de campo eléctrico (riesgos de descarga corona) característicos de las crestas agudas presentes en los hilos de conductores no compactados.

Esta topografía lisa resulta muy beneficiosa para aplicaciones de media tensión (MT) y alta tensión (AT), ya que permite una interfaz más estable con la pantalla semiconductora interna.

Eficiencia volumétrica de materiales

La reducción del diámetro exterior del conductor genera un ahorro material escalonado en el resto de la arquitectura del cable.

  • Ahorros en XLPE/PVC: Un núcleo de conductor de menor tamaño requiere una menor sección transversal de compuesto aislante para cumplir el espesor de pared correspondiente a la tensión nominal.
  • Armadura y capa intermedia: Las dimensiones de la capa intermedia interna, la armadura metálica (ej: SWA o AWA según la norma BS 5467) y la cubierta exterior retardante de llama o baja emisión de humo sin halógenos (LSZH) se reducen proporcionalmente. Esto disminuye el peso total del cable, maximiza la capacidad de llenado de tuberías y reduce los costes de transporte.
