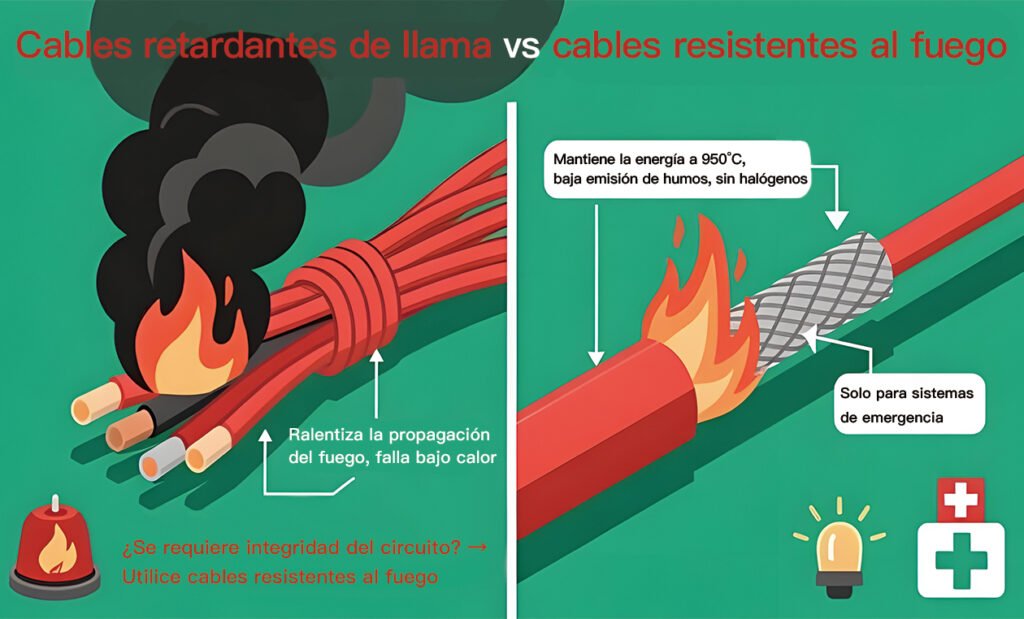

Distinción principal: cables retardantes de llama vs. cables resistentes al fuego
La principal distinción estructural entre los cables retardantes de llama y los resistentes al fuego radica en sus objetivos de diseño durante un incendio. Los cables retardantes de llama están diseñados para evitar la propagación del fuego a lo largo del tendido; se autoextinguen una vez que se elimina la fuente de llama externa, pero fallan eléctricamente si se ven envueltos en llamas. Los cables resistentes al fuego están diseñados para mantener la integridad del circuito y continuar transmitiendo energía eléctrica o señales durante un tiempo especificado (por ejemplo, 90 o 120 minutos) mientras están expuestos directamente a la llama activa. Estructuralmente, los cables resistentes al fuego incorporan barreras térmicas especializadas, como la cinta de mica de vidrio, lo que les permite soportar temperaturas operativas extremas.
Matriz de Parámetros Técnicos y Estructurales
La siguiente tabla detalla la composición de materiales, normativas y parámetros operativos que diferencian estas dos categorías de cables de seguridad crítica.
| Parámetro Técnico / Característica | Cables Retardantes de Llama (ej.: FR-PVC / LSZH) | Cables Resistentes al Fuego (ej.: FR-Mica / Mineral Aislado) |
|---|---|---|
| Función de Seguridad Principal | Retarda la propagación del fuego; limita humos y gases ácidos. | Mantiene la integridad continua del circuito eléctrico. |
| Componente Estructural Clave | Cubierta de alto índice de oxígeno; compuestos LSZH. | Barrera de cinta de mica sobre el conductor; capa cerámica. |
| Selección de Material del Núcleo | Cobre recocido (o Al); PVC/XLPE con aditivos halogenados. | Cobre recocido; envoltorio de mica + aislamiento reticulado de alta temperatura. |
| Protocolo de Prueba Estándar | IEC 60332-1 / IEC 60332-3 (propagación de llama) | IEC 60331 (Integridad del circuito bajo condiciones de incendio) |
| Parámetros de Prueba Típicos | Exposición a quemador; propagación vertical de llama medida (<2,5m). | Exposición a llama de 750 °C – 950 °C durante 90-120 minutos bajo tensión nominal. |
| Aplicaciones Principales | Edificios comerciales generales, centros de datos, áreas de montaje. | Bombas contra incendios, iluminación de emergencia, extractores de humo. |
Perfil estructural de los cables retardantes de llama
Ingeniería de materiales
Los cables retardantes de llama dependen enteramente de la composición química de sus cubiertas y aislamientos para suprimir la combustión.
- Sistemas halogenados: Utilizan PVC modificado con aditivos como el trióxido de antimonio. Cuando se exponen al fuego, liberan gases halógenos que privan a la llama de oxígeno.
- Sistemas LSZH (baja emisión de humos y sin halógenos): Utilizan cargas de hidrato de aluminio (ATH) o hidróxido de magnesio. En condiciones de incendio, estos compuestos sufren una descomposición endotérmica, liberando vapor de agua para enfriar el cable y formando una capa carbonizada protectora sin emitir halógenos tóxicos.
Límites operativos
Durante un incendio, la integridad estructural del aislamiento se degrada rápidamente. Aunque la cubierta exterior evita que el fuego se propague horizontal o verticalmente por la bandeja de cables, el polímero interior se funde, provocando cortocircuitos entre fases.
Perfil estructural de los cables resistentes al fuego
Construcción con barrera de mica
El elemento estructural definitorio de un cable resistente al fuego es la inclusión de una matriz dieléctrica de alta temperatura directamente sobre el conductor de cobre recocido crudo. La ejecución más común consiste en envolver el conductor con capas superpuestas de cinta de mica de vidrio. La mica es un mineral natural con un punto de fusión muy superior a los 1000 °C.
Incluso cuando el aislamiento exterior principal (XLPE o PVC) se quema completamente hasta convertirse en cenizas, la cinta de mica permanece estructuralmente intacta, evitando que los conductores desnudos y energizados se toquen físicamente entre sí o con la armadura/bandeja puesta a tierra, preservando así la integridad del circuito.
Variantes estructurales de alta resistencia (aislamiento mineral)
Para entornos ultra críticos, se utilizan cables aislados mineralmente con funda de cobre (MICS). Estos eliminan por completo los polímeros orgánicos, utilizando varillas de cobre desnudas incrustadas en un aislamiento de polvo de óxido de magnesio (MgO) altamente comprimido, todo ello encapsulado en una funda de tubo de cobre sin soldadura. Esta estructura puede operar de forma continua a temperaturas de hasta 250 °C y soportar exposiciones a corto plazo superiores a 1000 °C, hasta el punto de fusión del propio cobre (1083 °C).
