Conductores de cobre vs. aluminio: conductividad, peso y costo

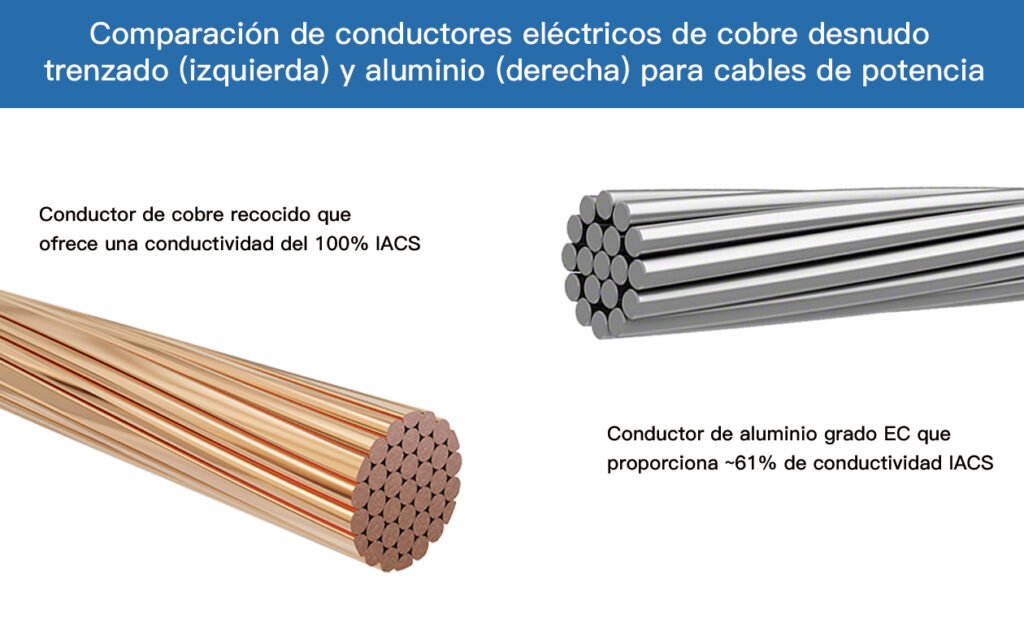

La selección entre conductores de cobre (Cu) y aluminio (Al) en la fabricación de cables eléctricos depende de las compensaciones entre conductividad eléctrica, masa mecánica y economía de materiales. Según la norma IEC 60228, el cobre ofrece una conductividad de referencia superior (100% IACS), lo que permite utilizar secciones transversales más pequeñas (mm²) para una determinada corriente nominal (I). El aluminio proporciona aproximadamente el 61% de la conductividad del cobre, por lo que requiere un tamaño de conductor mayor para igualar la capacidad de transporte de corriente equivalente. Sin embargo, la menor densidad del aluminio reduce el peso total del cable en aproximadamente un 50% en comparación con una alternativa de cobre de misma capacidad de corriente, lo que repercute significativamente en la carga estructural y la tensión de instalación.
Matriz de Parámetros Técnicos: Conductores de Cu vs. Al
La siguiente matriz de datos estructurados compara las propiedades físicas, eléctricas y económicas principales de los conductores de cobre recocido de grado eléctrico (E-Cu) y aluminio grado EC (Al-1350) utilizados en cables de distribución de potencia (con calificación de 0,6/1 kV hasta 35 kV).
| Parámetro Técnico | Cobre Recocido (Cu) | Aluminio Grado EC (Al) | Impacto / Significado en Ingeniería |
|---|---|---|---|
| Conductividad Eléctrica (% IACS) | 100% | 61% | Determina la sección transversal requerida. |
| Resistividad CC a 20 °C (Ω·mm²/m) | ≤ 0,01724 | ≤ 0,02826 | Una mayor resistividad aumenta las pérdidas óhmicas I2R. |
| Densidad (g/cm³) | 8,89 | 2,70 | Afecta la carga estructural y la tensión de tracción del cable. |
| Resistencia a la Tracción (N/mm²) | 200 – 250 | 70 – 90 | Influye en la longitud máxima de vano y la fuerza de tracción durante la instalación. |
| Coeficiente de Dilatación Térmica (°C⁻¹) | 17×10−6 | 23×10−6 | Una mayor dilatación requiere terminales de compresión especializados. |
| Índice de Costo de Materia Prima (Base: Cu = 100) | 100% | 30% – 35% | Factor principal del gasto de capital inicial (CAPEX). |
| Relación de Sección Transversal Equivalente (para misma capacidad de corriente) | 1,0 | ≈ 1,6 | Determina el diámetro total del cable y el tamaño de la tubería/conduit. |
Características principales de los conductores de cobre
Alta conductividad y eficiencia de espacio
El cobre recocido es el referente global en conductividad eléctrica. Su baja resistividad volumétrica permite secciones transversales mínimas para aplicaciones de alta corriente. Esta eficiencia de espacio hace del cobre la opción obligatoria en entornos con restricciones, como bandejas de cables densas, conductos verticales y instalaciones de aparamenta interior.
Robustez mecánica y terminaciones
- Propiedades de tracción: Su alta resistencia a la tracción permite tendidos verticales de cables más largos y reduce el riesgo de estrangulamiento durante instalaciones de alta tensión.
- Resistencia a la fluencia: El cobre presenta una baja fluencia mecánica, manteniendo una presión de contacto estable en terminales de tornillo mecánicos durante ciclos térmicos prolongados, lo que reduce el riesgo de sobrecalentamiento localizado.
Características principales de los conductores de aluminio
Reducción de masa y mitigación de carga estructural
La baja densidad del aluminio (2,70 g/cm³) produce reducciones significativas de peso. Un cable de aluminio diseñado para la misma capacidad de corriente pesa aproximadamente un 50% menos que su homólogo de cobre. Esta reducción de masa simplifica el manejo, reduce los costos logísticos y disminuye las demandas de carga muerta en bandejas de cables, estructuras de soporte y vanos aéreos.
Macroeconomía y eficiencia de costos
La principal ventaja del aluminio es su bajo índice de costo de materia prima y menor volatilidad de precios en comparación con el cobre. Incluso al considerar el aumento de volumen de aislamiento, rellenos y armaduras (como la armadura de alambre de acero – SWA o la armadura de alambre de aluminio – AWA) requeridas por su mayor diámetro exterior, los conductores de aluminio ofrecen ahorros sustanciales en la inversión de capital (CAPEX) total en proyectos de servicios públicos, industriales y de energías renovables (fotovoltaica/eólica) a gran escala, para la puesta a tierra de planta y redes de distribución.
