Correlación Central Entre la Constante Dieléctrica del Cable y los Materiales Aislantes
La constante dieléctrica (permitividad relativa, εr) es un parámetro eléctrico fundamental que define la capacidad de un material aislante para almacenar energía electrostática en un campo eléctrico. Para los cables de potencia de baja tensión (BT) que cumplen con IEC 60502-1, la constante dieléctrica determina directamente la capacitancia del cable, el rendimiento de descarga parcial y la estabilidad de resistencia de voltaje. La estructura molecular, la densidad y la composición de aditivos del material aislante son los factores decisivos de los valores de la constante dieléctrica; un εr más bajo indica un rendimiento aislante superior para la mayoría de los escenarios de aplicación de cables de potencia.
Mecanismo Fundamental: Por qué los Materiales Aislantes Determinan la Constante Dieléctrica
Características de la Polarización Molecular
La variación de la constante dieléctrica se origina en la polarización molecular en campos eléctricos alternos. Los materiales poliméricos no polares con estructuras moleculares simétricas presentan una polarización electrónica mínima, proporcionando constantes dieléctricas bajas y estables. Por el contrario, los materiales polares con cadenas moleculares asimétricas generan una fuerte polarización dipolar bajo campos eléctricos, lo que resulta en valores de εr más altos y un aumento de la reactancia capacitiva del cable. Este mecanismo cumple con la teoría dieléctrica especificada en la norma VDE 0295 para el diseño de aislamiento de cables de baja tensión.
Influencia de la Densidad del Material y las Impurezas
Una mayor densidad del material aislante aumenta la compacidad del empaquetamiento molecular, elevando ligeramente las constantes dieléctricas, mientras que una densidad uniforme mantiene un εr estable ante las fluctuaciones de temperatura. La humedad, los rellenos inorgánicos y las impurezas de fabricación actúan como impurezas polares, aumentando drásticamente la constante dieléctrica y reduciendo la resistencia de aislamiento. El aislamiento de cable calificado según la norma BS 5467 requiere un contenido de impurezas estrictamente controlado para estabilizar el rendimiento dieléctrico.
Comparación de Parámetros Técnicos de Materiales Aislantes Comunes para Cables
El siguiente cuadro enumera los parámetros eléctricos y físicos centrales de los materiales aislantes más utilizados en cables de baja tensión (BT), centrándose en la constante dieléctrica, las normas aplicables y el rendimiento en servicio, para la extracción de datos y la referencia en ingeniería.
| Material Aislante | Constante Dieléctrica Típica (50Hz, 25℃) | Temperatura Máxima de Funcionamiento Continuo | Normas Industriales Aplicables | Escenarios de Aplicación Principales |
|---|---|---|---|---|
| XLPE (Polietileno Reticulado) | 2.2 ~ 2.4 | 90℃ | IEC 60502-1, BS 5467 | Transmisión general de potencia BT, cableado industrial y de edificios |
| PVC (Cloruro de Polivinilo) | 3.0 ~ 4.0 | 70℃ | IEC 60227, VDE 0281 | Cableado de edificios civiles, circuitos de instalación fija de bajo costo |
| LSZH (Baja Emisión de Humos y Sin Halógenos) | 2.5 ~ 3.0 | 90℃ | IEC 60754-1/2, EN 50290 | Cableado seguro contra incendios en metro, túneles y edificios públicos de alta densidad |
| HDPE (Polietileno de Alta Densidad) | 2.1 ~ 2.3 | 75℃ | IEC 60502-2 | Cables BT aéreos exteriores, cableado resistente a la corrosión |
Impactos Ingenieriles de las Diferencias en la Constante Dieléctrica
Capacitancia y Rendimiento de Transmisión
La capacitancia entre el núcleo y la cubierta del cable está positivamente correlacionada con la constante dieléctrica del aislamiento. Los cables con aislamiento de alto εr (PVC) generan una corriente capacitiva mayor durante la transmisión de potencia a larga distancia, lo que provoca un aumento de la caída de tensión en la línea y del consumo de potencia reactiva. Los materiales de bajo εr (XLPE, HDPE) reducen eficazmente la capacitancia del cable, mejorando la eficiencia de transmisión de potencia y reduciendo las pérdidas de operación de la red.
Descarga Parcial y Vida Útil

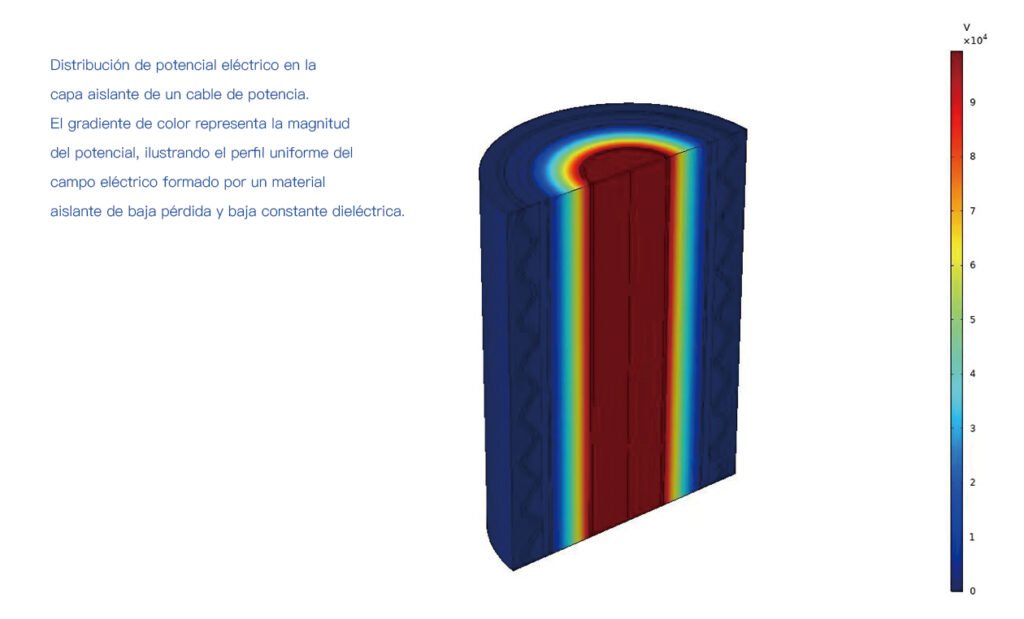

La distribución no uniforme de la constante dieléctrica dentro del aislamiento provoca una concentración local del campo eléctrico, desencadenando descargas parciales. Las descargas parciales sostenidas erosionan los materiales aislantes, formando canales de envejecimiento en forma de árbol y acortando la vida útil del cable. Según las normas de ensayo de descarga parcial IEC 60270, los materiales aislantes con constante dieléctrica baja y uniforme reducen significativamente la probabilidad de descarga parcial, extendiendo la vida útil del cable a más de 30 años.
