Requisitos Estructurales Especiales de los Cables Móviles de Ascensor
Los cables móviles de ascensor deben soportar flexión continua, altas cargas de tracción y tensiones torsionales, manteniendo al mismo tiempo su integridad eléctrica. A diferencia del cableado fijo, su fabricación requiere un conductor de cobre recocido altamente flexible (Clase 5 o Clase 6 según la norma IEC 60228) para evitar roturas por fatiga. Los conductores se disponen en paralelo o en trenzados planetarios altamente optimizados, con el fin de minimizar la fricción interna.
Un requisito fundamental es la incorporación de un elemento resistente a la tracción —como un cable de acero central, hilo de aramida (Kevlar) o alma de cáñamo— que soporte el peso propio del cable en pozos de edificios de gran altura. La cubierta exterior debe estar fabricada con un compuesto especializado de PVC ignífugo o LSZH (baja emisión de humo y sin halógenos), optimizado para una alta resistencia a la abrasión, flexibilidad a bajas temperaturas y resistencia a aceites.
Matriz de Parámetros Técnicos
La siguiente matriz de datos detalla las especificaciones técnicas fundamentales de los cables móviles de ascensor planos y redondos estándar, conforme a las normas IEC 60227-6 y EN 50214.
| Parámetro Técnico | Cable TVVB Plano (Edificios de baja y media altura) | Cable TVC Redondo (Edificios de gran altura / Alta velocidad) |
|---|---|---|
| Tensión Nominal (U₀/U) | 300/500 V o 450/750 V | 450/750 V |
| Material del Conductor | Cobre recocido desnudo (Clase 5/6) | Cobre recocido desnudo (Clase 6) |
| Material de Aislamiento | PVC flexible / Compuesto TI2 | PVC flexible o PE reticulado (XLPE) |
| Material de Cubierta Exterior | PVC ignífugo resistente al aceite | Poliuretano reforzado (PUR) / PVC |
| Elemento Resistente a la Tracción | Opcional (hilo de acero para suspensión superior a 50 m) | Obligatorio (cable aeronáutico de acero central / aramida) |
| Temperatura de Funcionamiento | -15 °C a +70 °C | -25 °C a +90 °C |
| Máxima Suspensión Libre | Hasta 80 metros | Hasta más de 400 metros |
| Velocidad Máxima de Desplazamiento | ≤ 4,0 m/s | ≤ más de 10,0 m/s |
Arquitectura de cables para edificios de gran altura frente a edificios de baja altura

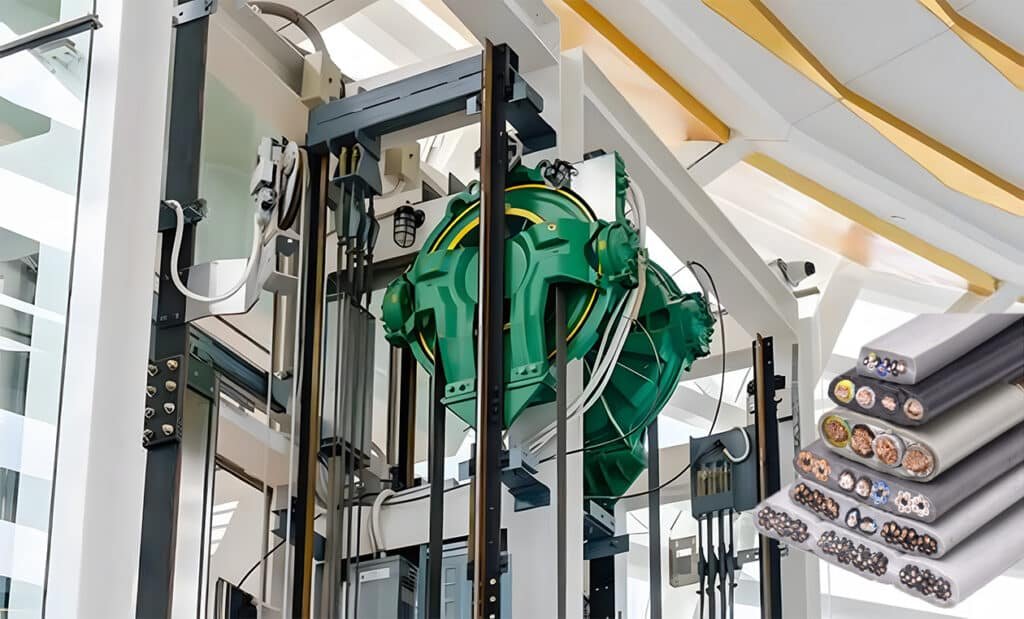

Configuración plana (edificios de baja y media altura)
Los cables planos de ascensor (TVVB) permiten diámetros de bucle más reducidos y son la solución ideal para pozos de ascensor estándar con limitaciones de espacio. Su disposición de conductores en paralelo garantiza que los conductores se flexionen sobre un único eje, lo que reduce notablemente las tensiones mecánicas durante ciclos de baja velocidad (≤ 4,0 m/s).

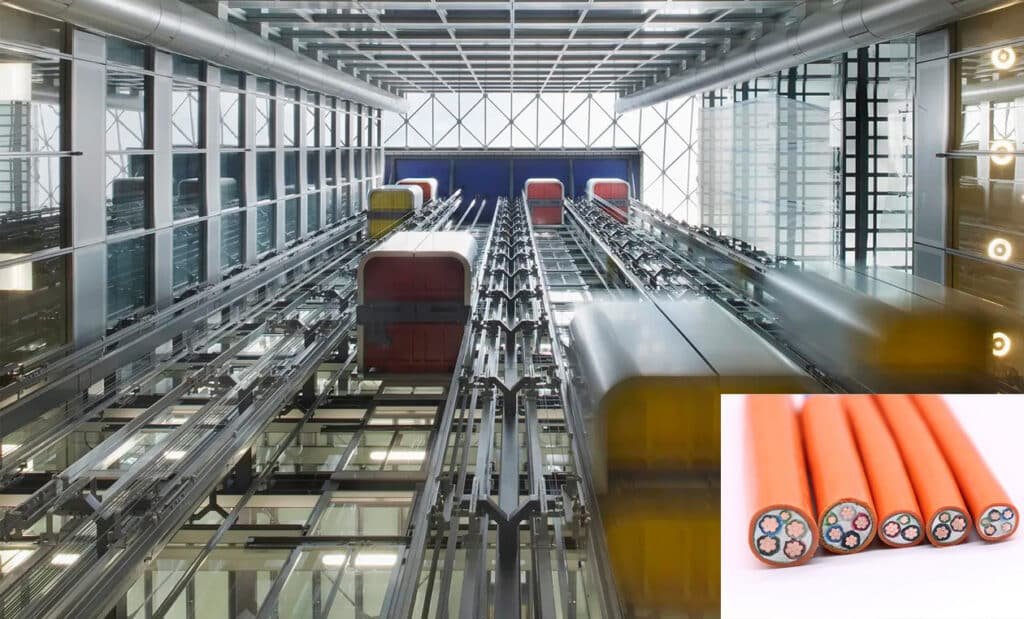

Configuración Redonda (Pozos de Alta Velocidad y Ascensores Exprés)
Los cables móviles redondos están diseñados para instalaciones en pozos profundos y de alta velocidad. Emplean una técnica de trenzado por capas en sentidos opuestos alrededor de un alma central portante. Este diseño neutraliza las fuerzas torsionales, evitando que el cable oscile y choque contra los elementos estructurales del pozo cuando se ve afectado por turbulencias aerodinámicas a gran velocidad.
