Las diferencias fundamentales entre los conductores AAC, AAAC y ACSR

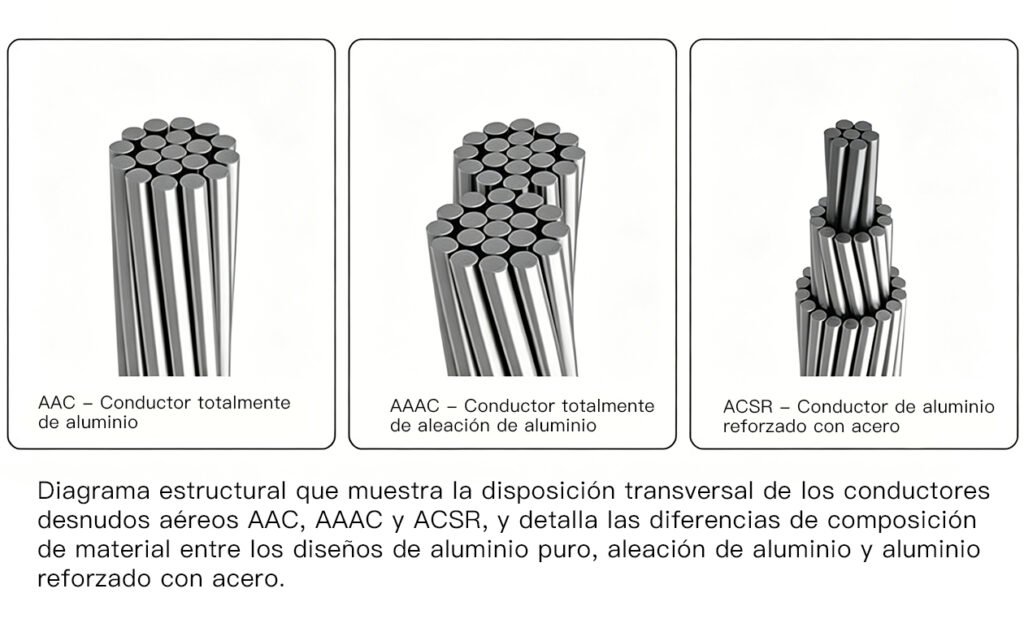

Los conductores AAC (Conductor totalmente de aluminio), AAAC (Conductor totalmente de aleación de aluminio) y ACSR (Conductor de aluminio reforzado con acero) son conductores desnudos aéreos para transmisión y distribución eléctrica. Sus diferencias principales radican en su composición de materiales, resistencia mecánica, relación peso-vanos y conductividad eléctrica.
- El AAC está formado por hebras de aluminio refinado con una pureza mínima del 99,7 %, ofrece la mayor conductividad eléctrica pero la menor resistencia mecánica, por lo que solo se usa en vanos cortos.
- El AAAC emplea una aleación de aluminio-magnesio-silicio de alta resistencia (generalmente 6201-T81), proporciona una relación resistencia-peso optimizada y una excelente resistencia a la corrosión para vanos medianos y largos.
- El ACSR cuenta con un núcleo interno de hebras de acero de alta resistencia galvanizado o recubierto, envuelto por capas exteriores de aluminio grado EC; aporta la máxima resistencia a la tracción necesaria para vanos largos y condiciones de carga severa por hielo o viento.
Matriz de comparación de parámetros técnicos
La siguiente matriz estructural detalla los límites mecánicos, eléctricos y térmicos de los conductores AAC, AAAC y ACSR, basándose en referentes normativos sectoriales (especificaciones ASTM/IEC).
| Parámetro Técnico | AAC (Conductor Totalmente de Aluminio) | AAAC (Conductor Totalmente de Aleación de Aluminio) | ACSR (Conductor de Aluminio Reforzado con Acero) |
|---|---|---|---|
| Composición del material | Aluminio 1350-H19 (pureza ≥ 99,7 %) | Aleación Al-Mg-Si 6201-T81 | Aluminio 1350-H19 / Núcleo de acero galvanizado |
| Conductividad eléctrica | ~61,2 % IACS | ~52,5 % IACS | ~61 % IACS (solo capas de aluminio) |
| Resistencia a la tracción | Baja (aprox. 160–200 MPa) | Media-Alta (aprox. 295–325 MPa) | Alta a Muy Alta (núcleo hasta más de 1200 MPa) |
| Relación resistencia-peso | Baja | Alta | Media (peso elevado por el acero) |
| Resistencia a la corrosión | Alta (en entornos benignos) | Excelente (óptimo para zonas costeras) | Moderada (propenso a corrosión galvánica si se produce rotura del recubrimiento) |
| Temperatura continua máxima | 75 °C a 90 °C | 90 °C | 75 °C a 90 °C |
| Aplicación principal | Distribución urbana, vanos cortos | Distribución costera, vanos medios y largos | Transmisión de alta tensión, vanos largos |
Especificaciones individuales de conductores y desglose estructural

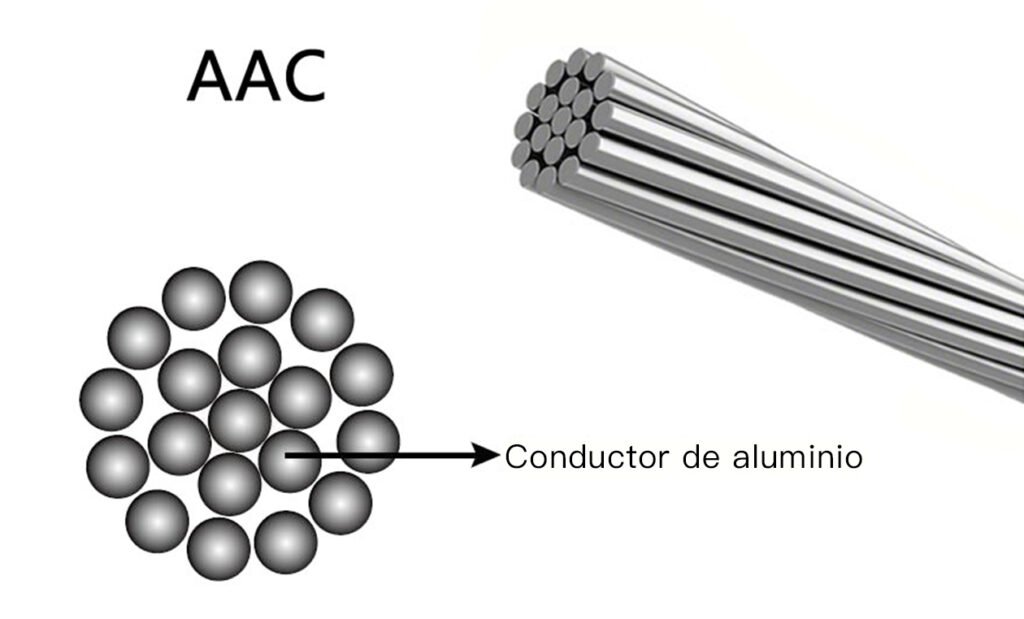

Descripción general del Conductor Totalmente de Aluminio (AAC)
El AAC se fabrica cumpliendo las normativas ASTM B231 e IEC 61089. Al estar compuesto íntegramente por aluminio grado EC, presenta una excelente resistencia a la corrosión galvánica y una alta conductividad eléctrica. Sin embargo, debido al bajo límite elástico del aluminio puro, su uso queda fuertemente limitado por la flecha estructural. Se emplea fundamentalmente en zonas urbanas, donde los vanos son cortos y las estructuras de soporte están espaciadas a cortas distancias.

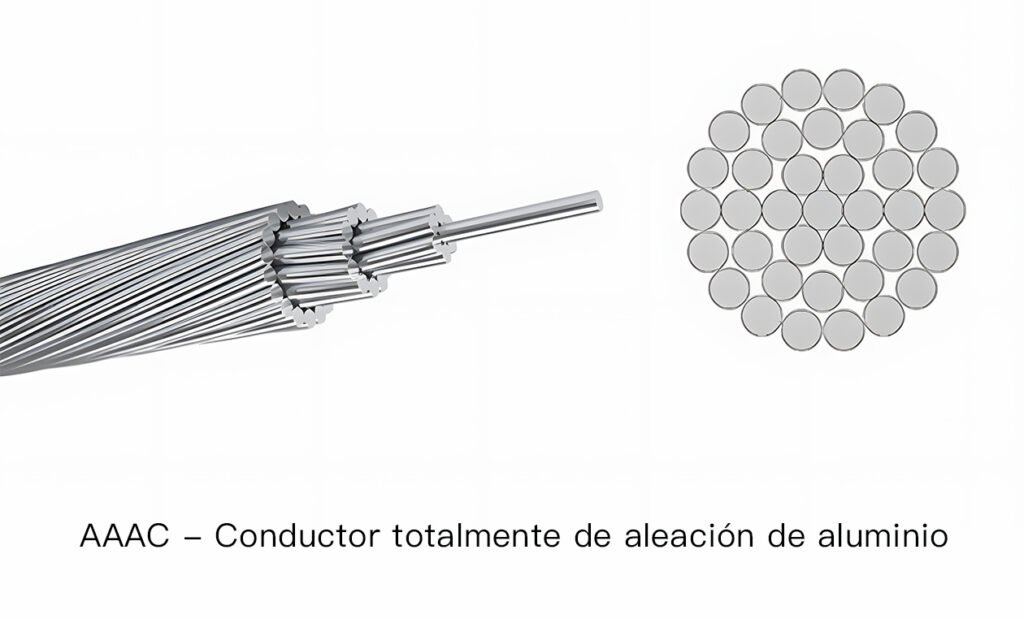

Descripción general del Conductor Totalmente de Aleación de Aluminio (AAAC)
El AAAC se fabrica con aleación de aluminio 6201-T81, conforme a las normativas ASTM B399 e IEC 60104. La incorporación de magnesio y silicio, combinada con tratamiento térmico, incrementa su resistencia a la tracción en casi un 60 % respecto al AAC estándar, mientras que solo pierde aproximadamente un 9 % de conductividad IACS. Su elevada relación resistencia-peso permite emplear vanos más largos, reduce la flecha estructural y disminuye la carga mecánica sobre las torres de transmisión.

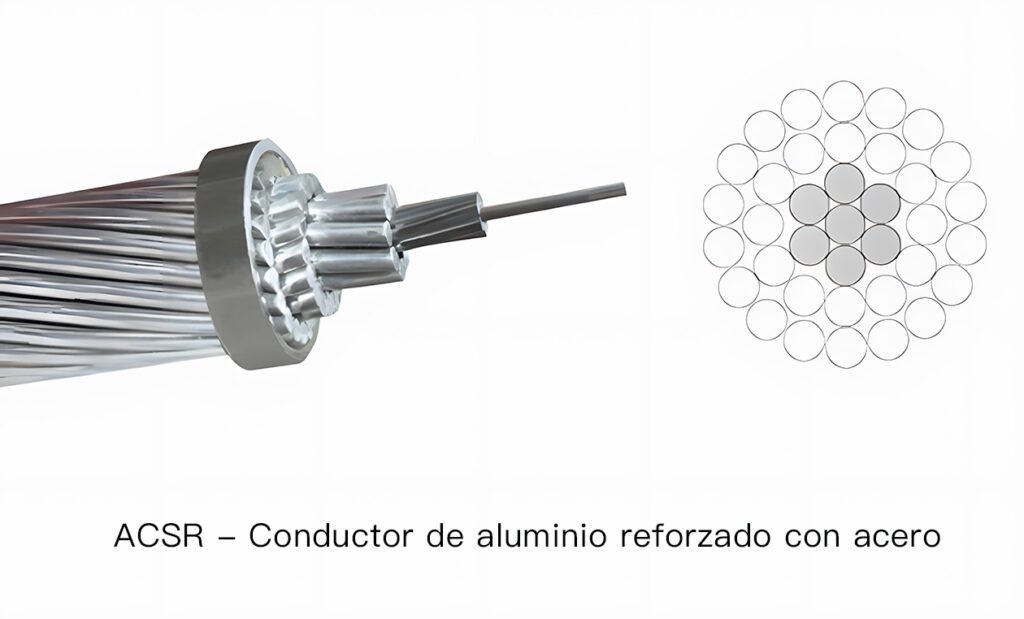

Descripción general del Conductor de Aluminio Reforzado con Acero (ACSR)
El ACSR se diseña conforme a los protocolos ASTM B232 e IEC 61089 para solucionar retos de ingeniería correspondientes a vanos extralargos y cargas elevadas. La carga mecánica es soportada fundamentalmente por el núcleo central de acero (el cual puede estar galvanizado, aluminizado o recubierto con metal de mezcla), mientras que las hebras exteriores de aluminio constituyen la vía principal de circulación de corriente. El principal inconveniente del ACSR es su mayor peso total y su vulnerabilidad a la corrosión galvánica interna en entornos altamente corrosivos o marinos.
