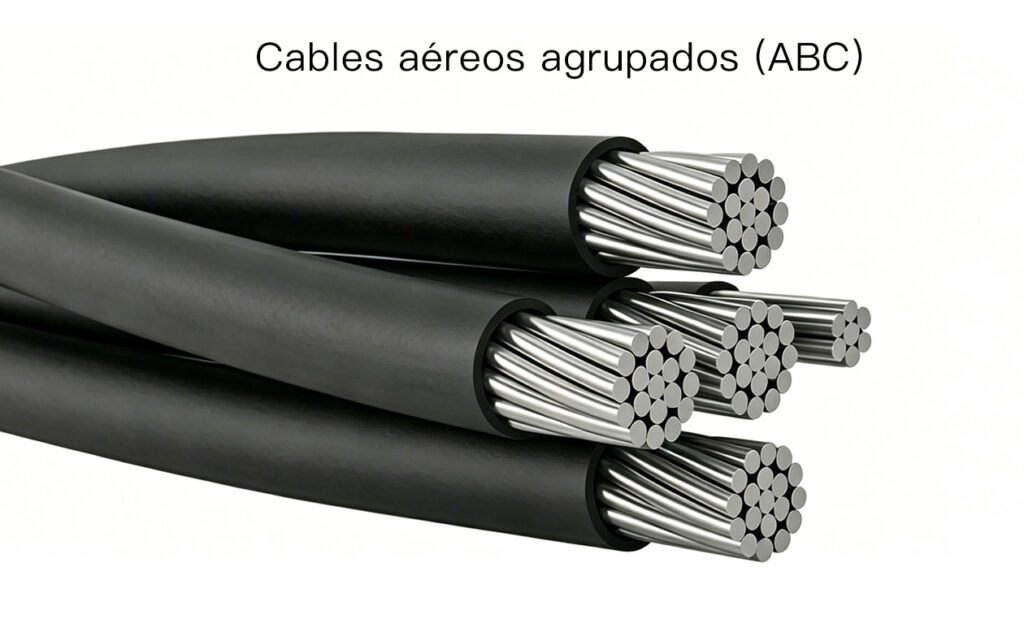

Los cables agrupados aéreos (ABC) se emplean principalmente para la distribución eléctrica aérea en sistemas de baja tensión (BT) y media tensión (MT), con rangos típicos de 0,6/1 kV hasta 33 kV. Regidos por normativas internacionales como la IEC 60502, la NF C 33-209 y la AS/NZS 3560, los sistemas ABC sustituyen a los conductores aéreos desnudos tradicionales de cobre o aluminio. Su aplicación principal consiste en ofrecer una distribución eléctrica segura y fiable en zonas rurales, residenciales y urbanas donde el espacio es reducido, la vegetación supone un riesgo de cortocircuitos por contacto con árboles, o se requieren amplios márgenes de seguridad contra electrocuciones y el robo de energía.
Matriz de Parámetros Técnicos: Cable Agrupado Aéreo (ABC) frente a Conductores Aéreos Desnudos
La siguiente matriz de datos estructurada detalla los indicadores de rendimiento técnico de los cables agrupados aéreos aislados de polietileno reticulado (XLPE) de baja tensión estándar, en comparación con los sistemas de conductores desnudos convencionales.
| Parámetro Técnico | ABC BT (Aislado XLPE) | Conductores Aéreos Desnudos (ACSR/AAC) |
|---|---|---|
| Tensión Nominal (U₀/U) | 0,6/1 kV hasta 12/20 kV | Hasta niveles de extra alta tensión (sin aislamiento) |
| Material del Conductor | Aluminio trefilado duro o Cobre recocido | ACSR (Conductor de Aluminio Reforzado con Acero) |
| Material Aislante | Polietileno Reticulado (XLPE) o PVC Negro | Sin aislamiento (aislamiento por aire) |
| Temperatura Máxima de Operación | 90 °C (XLPE) / 70 °C (PVC) | 75 °C a 90 °C (según diseño) |
| Temperatura de Cortocircuito | 250 °C (máx. 5 segundos) | 200 °C |
| Radio de Curvado | ≥ 12 × Diámetro Exterior del Cable (DE) | No aplica |
| Resistencia al Robo de Energía | Alta (configuración aislada y agrupada) | Muy baja (vulnerable a derivaciones directas) |
| Separación entre Fases | Mínima (la configuración agrupada reduce la franja de servidumbre) | Amplia (requiere brazos transversales anchos y gran espaciado) |
Principales Aplicaciones y Escenarios Ambientales
Distribución Urbana y Residencial de Alta Densidad

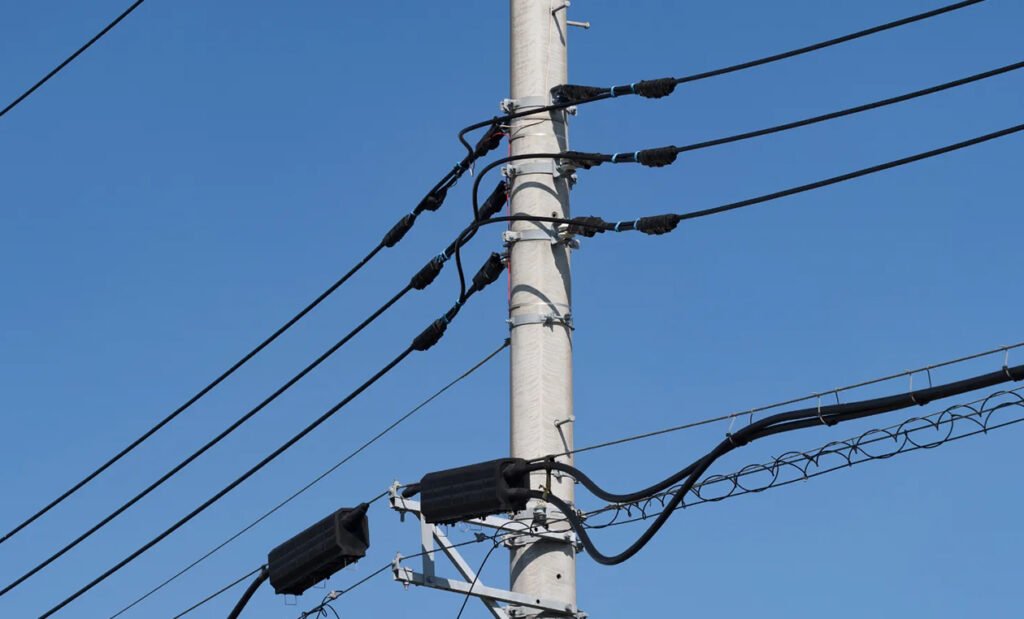

En los corredores municipales congestionados, los sistemas ABC solucionan el problema de la franja de servidumbre limitada (RoW). Dado que los conductores de fase cuentan con aislamiento completo de XLPE estabilizado contra rayos UV, se pueden instalar con distancias de separación mínimas respecto a edificios, balcones e infraestructuras de telecomunicaciones existentes, sin riesgo de descargas disruptivas ni fallos fase-tierra.
Zonas Boscosas, Arboladas y de Vientos Fuertes
Los cables desnudos tradicionales sufren cortocircuitos frecuentes cuando las ramas de los árboles golpean las líneas por el viento, provocando incendios forestales o apagones localizados. El aislamiento de los sistemas ABC, de tipo Retardante a la Llama y resistente al seguimiento eléctrico, elimina los fallos intermitentes causados por el contacto transitorio con vegetación, reduciendo notablemente los costes de mantenimiento de poda arbórea para las empresas distribuidoras de energía.
Mitigación del Robo de Energía en Redes Públicas
Las líneas aéreas sin aislamiento son muy vulnerables a las derivaciones directas no autorizadas. Los cables agrupados aéreos disuaden las conexiones ilegales gracias a su configuración aislada y estrechamente trenzada. El uso de conectores especializados perforantes de aislamiento hace que las conexiones en línea viva sin permiso sean fácilmente detectables y técnicamente complicadas de realizar.
