Resistencia UV del cable ABC AS/NZS 3560.1
Los cables aéreos agrupados (ABC) AS/NZS 3560.1 están fabricados con una protección integral contra radiación ultravioleta (UV), concebidos específicamente para soportar la alta irradiancia solar y las temperaturas ambientales extremas del entorno australiano. Su mecanismo protector principal se basa en la incorporación de negro de carbón en la mezcla aislante de polietileno reticulado (XLPE). Conforme a la norma AS/NZS 3560.1 y normas de ensayo de referencia cruzada como la ASTM D1603, el aislamiento debe mantener un contenido mínimo de negro de carbón del 2,0 % al 2,5 % en masa. Esta mezcla especializada absorbe y disipa químicamente las longitudes de onda de radiación UV dañinas antes de que estas puedan provocar la rotura de cadenas poliméricas, evitando la fragilización, fisuración y ruptura dieléctrica habituales en polímeros no estabilizados expuestos a una radiación solar intensa.
Matriz de Parámetros Técnicos: Durabilidad UV y Ambiental
La siguiente matriz compara los umbrales ambientales, térmicos y de material de los cables ABC conformes a la norma AS/NZS 3560.1 frente a los cables de distribución internos/subterráneos estándar, cuando se someten a exposición atmosférica prolongada.
| Parámetro / Especificación | Cable ABC AS/NZS 3560.1 | XLPE Subterráneo Estándar (IEC 60502-1) | Cable de Servicio PVC Estándar (AS/NZS 5000.1) |
|---|---|---|---|
| Base de Aislamiento Primario | XLPE cargado con negro de carbón | XLPE sin carga / pigmentado en color | Cloruro de polivinilo (PVC) |
| Contenido de negro de carbón (% en masa) | ≥ 2,0 % (cumplimiento estricto) | Variable (< 0,5 % o sin estabilizar) | N/A (utiliza estabilizantes UV orgánicos) |
| Clasificación de resistencia UV | Excelente (diseñado para exposición atmosférica abierta) | Baja (requiere blindaje solar / tubería) | Moderada (propenso a la pulverización con el tiempo) |
| Temperatura continua máxima del conductor | 90 °C | 90 °C | 75 °C |
| Temperatura máxima admisible de cortocircuito | 250 °C (duración de 5 segundos) | 250 °C | 160 °C |
| Resistencia a la intemperie / fisuración | Supera el ensayo acelerado de intemperie AS/NZS 1660.5.1 | No evaluado para exposición a la intemperie al aire libre | Susceptible a la migración de plastificantes |
Mecanismos de envejecimiento e intemperismo acelerado

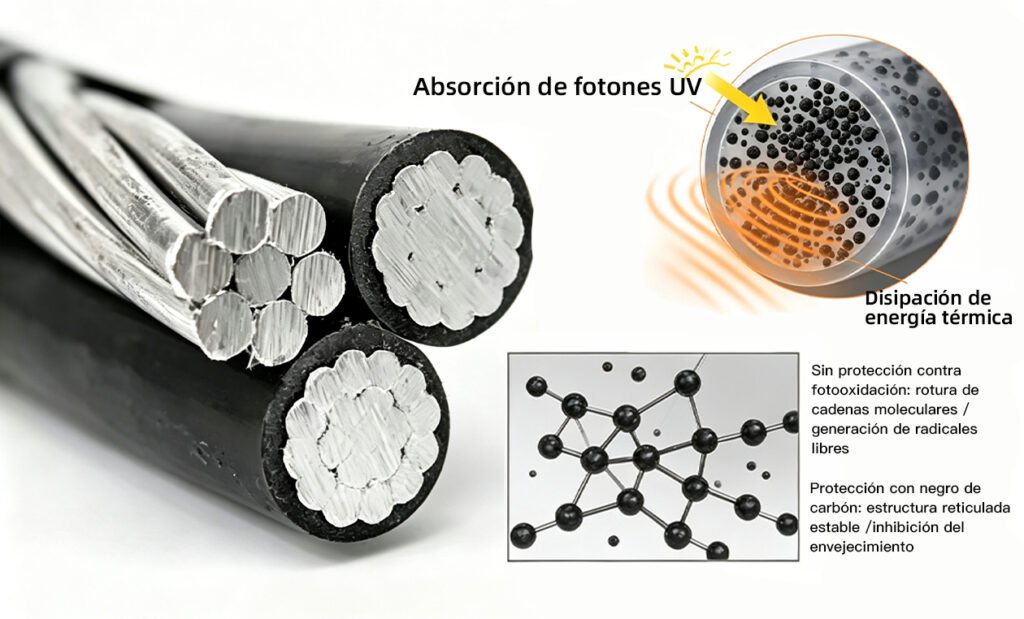

Defensas contra la degradación fotooxidativa
Los polímeros sin protección se degradan a la intemperie mediante un proceso denominado fotooxidación. La energía de la radiación UV excita los enlaces moleculares de la cadena polimérica, generando radicales libres que reaccionan con el oxígeno atmosférico y descomponen el material. Las partículas de negro de carbón integradas en el aislamiento conforme a la norma AS/NZS 3560.1 actúan como pigmentos filtrantes internos de alta eficiencia. Absorben los fotones incidentes y transforman la radiación electromagnética dañina en energía térmica inocua, la cual se disipa posteriormente por toda la masa del conductor.
Compatibilidad con amplios rangos térmicos
El clima australiano somete las líneas aéreas a ciclos térmicos severos, que van desde temperaturas nocturnas gélidas en el desierto hasta el intenso calor radiante diurno, sumado al calentamiento óhmico I²R generado en el núcleo del conductor.
Al ser el aislamiento de polietileno reticulado (XLPE), cuenta con una estructura molecular termoestable tridimensional que no se funde ni deforma ante temperaturas elevadas. Esta red molecular reticulada actúa de forma sinérgica con los aditivos de negro de carbón, manteniendo una alta resistencia a la tracción y evitando la fisuración por tensión ambiental (ESC), incluso en funcionamiento continuo a su umbral térmico nominal máximo de 90 °C.
