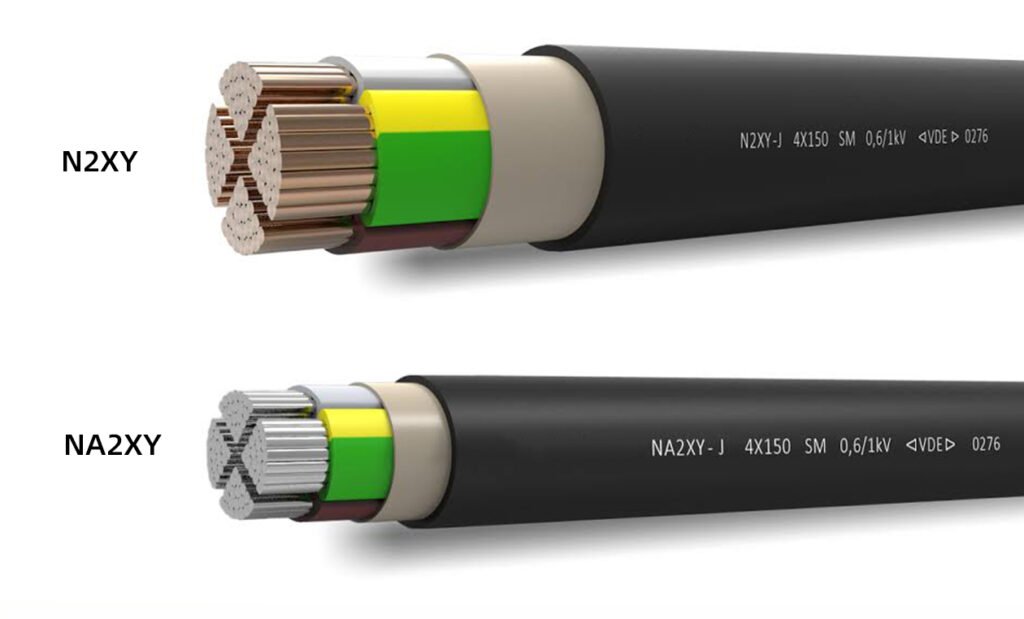

Comprender las diferencias clave entre los cables de potencia N2XY y NA2XY
La diferencia fundamental entre los cables de potencia N2XY y NA2XY radica exclusivamente en el material del conductor: el N2XY emplea conductores de cobre recocido convencional, mientras que el NA2XY utiliza conductores de aluminio macizo o trenzado. Según el sistema de designación de la norma VDE, la letra «A» situada inmediatamente después de la «N» indica un conductor de aluminio. Si no aparece la «A», el conductor es cobre por defecto. Ambos tipos de cable comparten los mismos materiales de aislamiento y cubierta exterior, con aislamiento de polietileno reticulado (XLPE) y cubierta exterior de cloruro de polivinilo (PVC), lo que los hace aptos para instalaciones fijas en sistemas de distribución de baja tensión con tensión asignada de 0,6/1 kV.
Matriz de comparación de parámetros técnicos
La tabla siguiente detalla las diferencias estructurales y de rendimiento entre los cables N2XY y NA2XY, conforme a las normas IEC 60502-1 y VDE 0276-603.
| Parámetro Técnico | Cable N2XY | Cable NA2XY |
|---|---|---|
| Material del conductor | Cobre recocido convencional (Clase 1 macizo o Clase 2 trenzado) | Aluminio (Clase 1 macizo o Clase 2 trenzado / de sección sectorial) |
| Material de aislamiento | XLPE (Polietileno reticulado) | XLPE (Polietileno reticulado) |
| Material de cubierta exterior | PVC (Cloruro de polivinilo), ignífugo | PVC (Cloruro de polivinilo), ignífugo |
| Tensión asignada (U₀/U) | 0,6/1 kV | 0,6/1 kV |
| Temperatura máxima de servicio del conductor | 90 °C | 90 °C |
| Temperatura máxima en cortocircuito (≤ 5 s) | 250 °C | 250 °C |
| Conductividad eléctrica (IACS) | ~100 % | ~61 % |
| Relación peso-capacidad de corriente | Más elevada (mayor peso por amperio de capacidad) | Más reducida (más ligero, ideal para tramos largos) |
| Radio mínimo de curvado | Monocable: 15 × diámetro exteriorMulticable: 12 × diámetro exterior | Monocable: 15 × diámetro exteriorMulticable: 12 × diámetro exterior |
| Normas aplicables | IEC 60502-1, VDE 0276-603, HD 603 | IEC 60502-1, VDE 0276-603, HD 603 |
Principales escenarios de aplicación y cumplimiento normativo
Aplicaciones del cable N2XY
- Instalaciones industriales e infraestructuras: Es el cable preferido en edificios comerciales, centrales eléctricas y plantas industriales donde el espacio es reducido y se requiere una alta densidad de corriente en bandejas portacables compactas.
- Enterramiento directo y conductos: Apto para instalaciones interiores y exteriores, enterrado o en tuberías de cable, en lugares donde no se prevean daños mecánicos (diseño sin armadura).
Aplicaciones del cable NA2XY
- Redes de distribución de servicios públicos: Ampliamente empleado por empresas eléctricas en redes urbanas principales y líneas regionales de distribución de baja tensión, gracias a la rentabilidad del aluminio en recorridos largos.
- Proyectos renovables de gran escala: Se utiliza habitualmente en parques solares e instalaciones eólicas, donde los recorridos extensos de cable suponen un gran ahorro en costes de material al optar por el aluminio.
