Definición y significado técnico de los cables armados SWA y DSTA
SWA corresponde a Steel Wire Armour (Armadura de hilo de acero) y DSTA corresponde a Double Steel Tape Armour (Armadura de doble cinta de acero). Ambos términos designan capas de protección mecánica específicas aplicadas a cables eléctricos de potencia y control, con el fin de proteger el aislamiento y los conductores internos de tensiones mecánicas, impactos externos y riesgos ambientales.
De acuerdo con normativas internacionales como la IEC 60502-1 y la BS 5467, estas armaduras actúan como barrera física y también pueden desempeñar la función de conductor de continuidad de tierra (principalmente la SWA). La SWA está formada por una capa helicoidal de hilos de acero galvanizado, que proporciona una excelente resistencia a la tracción y una alta resistencia a los impactos, lo que la hace idónea para el tendido por canalizaciones o en instalaciones verticales profundas. Por el contrario, la DSTA está compuesta por dos capas de cinta de acero enrolladas helicoidalmente sobre una capa de relleno interior; está diseñada para ofrecer una cobertura superior y protección contra fuerzas de aplastamiento y penetración de roedores en aplicaciones de enterramiento directo, aunque cuenta con una capacidad de carga a tracción muy limitada.
Matriz de Parámetros Técnicos: SWA frente a DSTA
La siguiente matriz de datos compara el comportamiento estructural, las propiedades mecánicas y los perfiles de cumplimiento normativo de las configuraciones SWA y DSTA para cables multipolares.
| Parámetro Técnico | Armadura de Hilo de Acero (SWA) | Armadura de Doble Cinta de Acero (DSTA) |
|---|---|---|
| Cumplimiento Normativo Principal | BS 5467, IEC 60502-1, VDE 0276 | IEC 60502-1, IEC 60228 |
| Material de Armadura | Hilos de acero bajo carbono galvanizado | Cintas de acero galvanizado o laminado en frío |
| Perfil de Resistencia Mecánica | Alta resistencia a la tracción, alta resistencia al impacto | Alta resistencia al aplastamiento, baja resistencia a la tracción |
| Flexibilidad | Rígida, radio de curvatura limitado | Semiflexible, permite curvaturas más sencillas en planos específicos |
| Capacidad de Vía de Tierra | Excelente (puede actuar como conductor de protección CPC) | Deficiente (requiere núcleo/pantalla de tierra independiente) |
| Protección contra Roedores y Plagas | Alta | Máxima (cobertura de cinta sin huecos al 100%) |
| Radio de Curvatura Mínimo Típico | 12 × D hasta 15 × D (donde D = Diámetro exterior) | 10 × D hasta 12 × D (donde D = Diámetro exterior) |
| Método Principal de Enrollado | Enrollado helicoidal de hilos con cobertura mínima del 90% | Enrollado helicoidal de cintas con uniones solapadas |
Perfiles Estructurales Atómicos y de Materiales

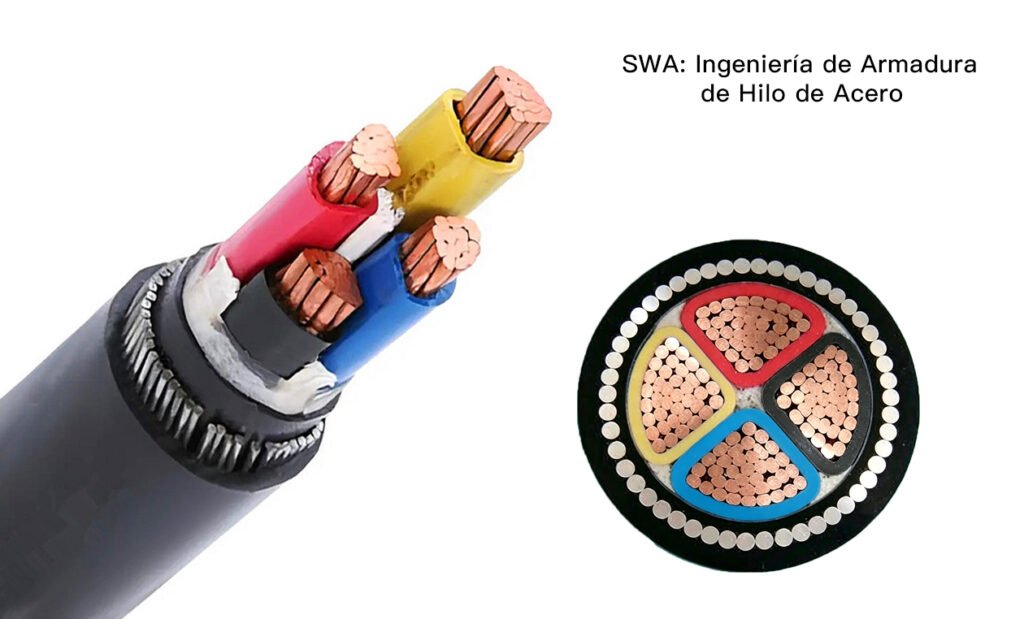

SWA: Ingeniería de Armadura de Hilo de Acero
Los cables SWA incorporan una capa circular de hilos de acero recocido galvanizado dispuesta sobre una capa de relleno interior extruida de PVC o LSZH (Low Smoke Zero Halogen, baja emisión de humo sin halógenos). Para cables unipolares destinados a circuitos de corriente alterna, se sustituye la SWA por la Armadura de Hilo de Aluminio (AWA) no magnética, con el fin de evitar el calentamiento por histéresis magnética. El diámetro de los hilos queda estrictamente regulado por la sección del cable, con un rango habitual de 0,8 mm a 2,5 mm. La SWA aporta la resistencia a la tracción longitudinal necesaria para soportar las altas tensiones de tiro durante instalaciones industriales pesadas.
DSTA: Ingeniería de Armadura de Doble Cinta de Acero

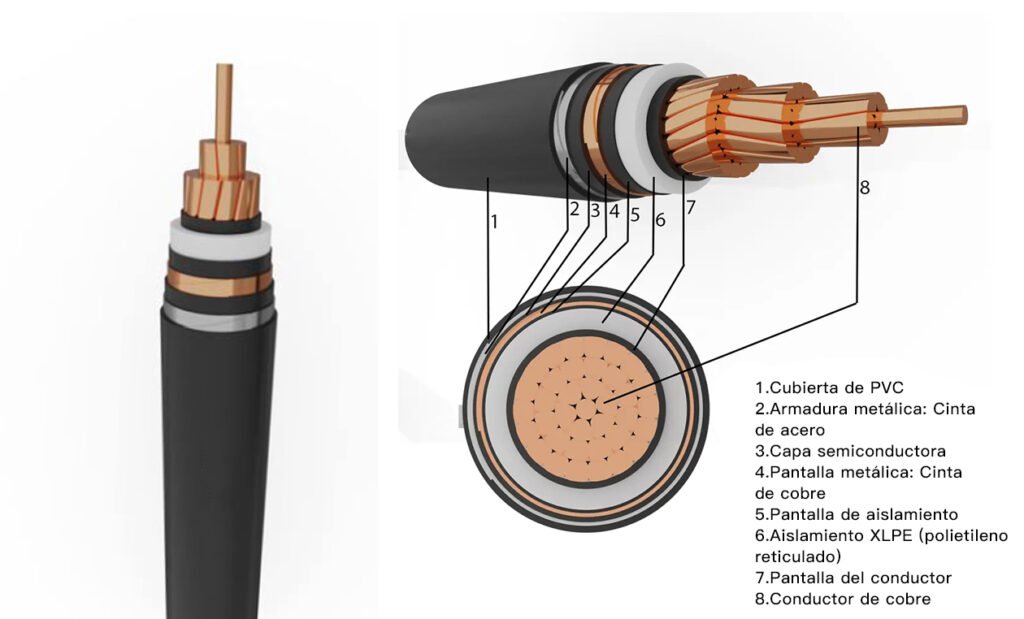

Los cables DSTA emplean dos capas de cinta de acero galvanizado enrolladas helicoidalmente sobre la capa de relleno. La capa exterior de cinta se coloca con precisión para solapar los huecos o uniones de la capa de cinta interior, garantizando una pantalla metálica continua. Al ser la cinta delgada (con espesor habitual de 0,2 mm a 0,5 mm), prácticamente no aporta resistencia a la tracción. No obstante, su estructura solapada proporciona una cobertura perimetral total, evitando que rocas cortantes, herramientas de obra o roedores excavadores perforen las capas aislantes de XLPE (Polietileno reticulado) o PVC durante el enterramiento directo en tierra.
