Aplicaciones de los cables flexibles H05V-K y H07V-K

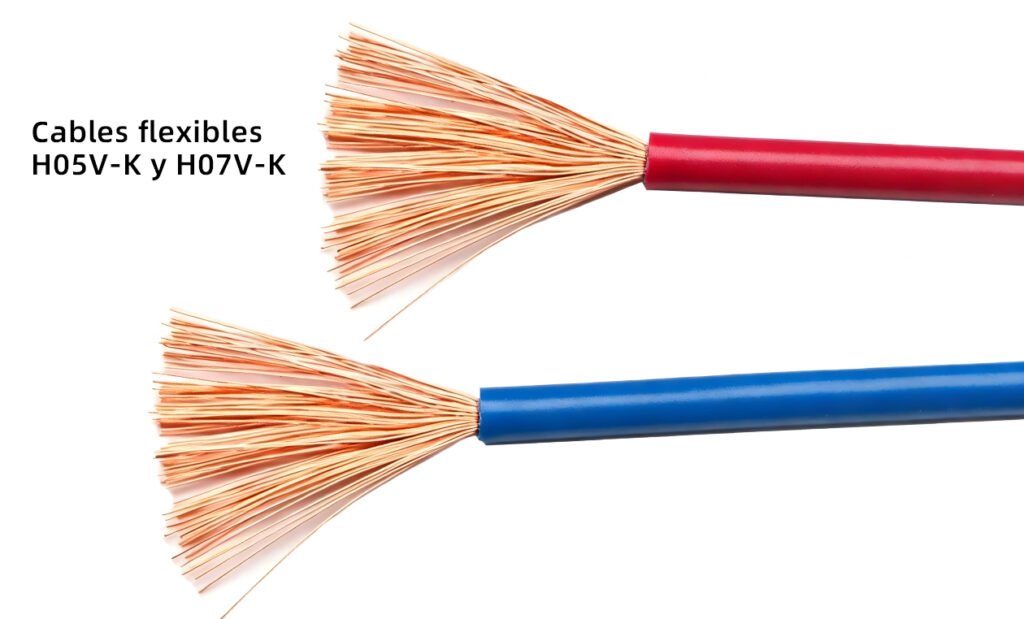

Los H05V-K y H07V-K son cables unipolares flexibles con aislamiento de PVC armonizados (HAR), concebidos para el cableado interno en aparamenta, paneles de control, equipos electrónicos y luminarias. Fabricados conforme a la norma armonizada EN 50525-2-31 (antiguamente HD 21.3), estos cables incorporan un conductor de cobre recocido de hilos finos Clase 5 que facilita su trazado en espacios reducidos.
- H05V-K (Tensión nominal 300/500 V): Destinado exclusivamente al cableado interno de equipos de control, circuitos de señalización, lazos de instrumentación e instalaciones protegidas dentro de aparatos o rieles de iluminación.
- H07V-K (Tensión nominal 450/750 V): Diseñado para demandas de potencia más elevadas, incluyendo paneles de distribución de energía, circuitos de motores, canalizaciones y sistemas de bandejas portacables cerrados, tanto en instalaciones de automatización industrial como comercial.
Fichas Técnicas y Matriz Comparativa
La tabla siguiente detalla los parámetros clave de diseño, mecánicos y eléctricos que diferencian el H05V-K del H07V-K, según las normativas IEC 60227 / EN 50525-2-31.
| Parámetro Técnico | H05V-K | H07V-K |
|---|---|---|
| Tensión nominal (Uo/U) | 300/500 V | 450/750 V |
| Tipo de conductor | Cobre recocido de hilos finos Clase 5 | Cobre recocido de hilos finos Clase 5 |
| Material de aislamiento | Cloruro de polivinilo (PVC) Tipo TI 1 | Cloruro de polivinilo (PVC) Tipo TI 1 |
| Secciones transversales estándar | 0,5 mm² hasta 1,0 mm² | 1,5 mm² hasta 240 mm² |
| Temperatura máxima de servicio | +70 °C | +70 °C |
| Temperatura máxima en cortocircuito | +160 °C (máx. 5 segundos) | +160 °C (máx. 5 segundos) |
| Radio de curvatura mínimo | 4 × Diámetro exterior del cable (DE) | 4 × Diámetro exterior del cable (DE) |
| Norma de resistencia a la llama | IEC 60332-1-2 | IEC 60332-1-2 |
Características Principales y Cumplimiento Normativo
Características clave de los cables H05V-K y H07V-K
- Alta flexibilidad: La configuración de hilos finos Clase 5 permite flexiones repetidas sin fatiga mecánica, optimizando la densidad de trazado en complejos tableros de automatización.
- Resistencia a aceites y agentes químicos: La formulación especial de PVC ofrece una resistencia básica a los aceites industriales, ácidos y álcalis habituales en entornos de planta.
- Resistencia a la propagación de llama: Sus propiedades autoextinguibles conforme a la norma IEC 60332-1-2 impiden la propagación vertical de la llama a lo largo del recorrido del cable ante fallos térmicos localizados.
Cumplimiento de Estandarización Global
Estos productos cumplen estrictamente el sistema de Documentos Armonizados Europeos (HAR), lo que simplifica el diseño de maquinaria transfronterizo y garantiza el cumplimiento de las directivas CE, RoHS y REACH. Esta uniformidad estructural asegura que cualquier cable H05V-K o H07V-K se integre sin problemas en armarios PLC internacionales, paneles MCC y diseños de máquinas herramienta, sin necesidad de recalcular las capacidades de transporte de corriente según cada región.
