Escenarios de Aplicación del Cable Flexible 2491X H05V-K

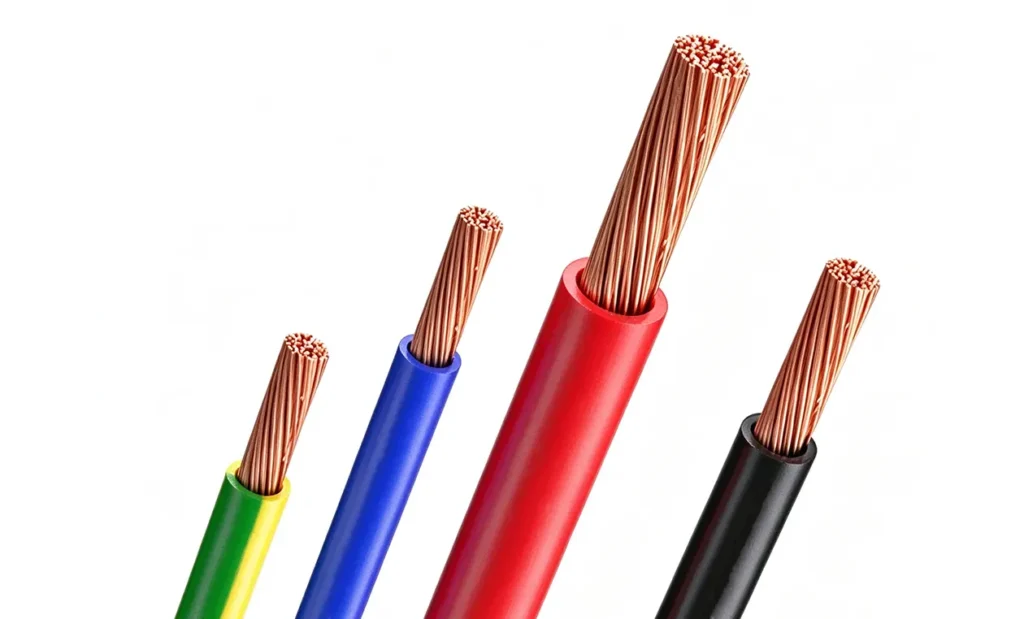

El 2491X / H05V-K es un cable unipolar no apantallado con conductor flexible de cobre recocido pulido de Clase 5, aislado con policloruro de vinilo (PVC) ignífugo. Normalizado según las normas BS EN 50525-2-31 e IEC 60227-3, está diseñado exclusivamente para cableado interno fijo o flexible en entornos secos y cerrados a tensiones nominales de hasta 300/500 V [1]. Con una temperatura máxima de funcionamiento del conductor de +70 °C, su elevada flexibilidad permite radios de curvatura reducidos dentro de cuadros de control, aparellaje eléctrico, racks de relés, luminarias de iluminación y sistemas cerrados de canalización o tubos de protección donde la envolvente proporciona la protección mecánica necesaria.

Especificaciones Técnicas y Matriz de Aplicación

La siguiente tabla contrasta los parámetros de diseño y los escenarios de aplicación permitidos del 2491X / H05V-K frente a otros tipos de cables de mayor tensión y aptos para intemperie:

Escenarios de Aplicación Principal Permitidos

Cuadros de Control, Aparellaje Eléctrico y Racks de Relés

El 2491X / H05V-K es el estándar de la industria para el cableado interno de cuadros eléctricos. El conductor de cobre de hilos finos de Clase 5 facilita un enrutamiento ajustado alrededor de raíles DIN, bornas de conexión y canales de distribución sin generar esfuerzo mecánico en los terminales de conexión.

• Conformidad de Tensión: Homologado para circuitos de control que operan hasta 500 V CA (o 300 V respecto a tierra).
• Retardancia a la Llama: Cumple íntegramente con los Ensayos de propagación vertical de la llama para cables individuales según la norma IEC 60332-1-2 [3].

Sistemas de Tubos Protectores Cerrados y Canales en Superficie

Cuando se utiliza para alimentación o señalización fuera de la envolvente de un equipo, la norma BS EN 50525-2-31 permite el uso del H05V-K únicamente dentro de sistemas cerrados protegidos:

• Tubos Protectores Rígidos/Flexibles de PVC y Acero: Deben instalarse en espacios interiores secos para proteger el aislamiento de PVC sin cubierta frente a la abrasión mecánica y el contacto con líquidos.
• Canales de Cableado y Zócalos Técnicos: Utilizado para la distribución interna en edificios comerciales donde las modificaciones del circuito requieren un tendido ágil a través de curvas cerradas.

Interconexiones Internas en Luminarias y Electrodomésticos

El reducido espesor de pared del aislamiento y la alta flexibilidad del cable lo hacen idóneo para conexiones internas dentro de equipos eléctricos:

• Cableado Interno de Luminarias: Conexión de balastos, controladores LED y unidades de alimentación de emergencia dentro de luminarias cerradas.
• Electrodomésticos y Equipos Comerciales: Puentes fijos de conexión interna en controles de calefacción, cuadros de distribución y pequeña maquinaria que funcionen bajo cargas térmicas en régimen permanente inferiores a +70 °C.

Aplicaciones Prohibidas y Riesgos de Instalación

• Cableado Fijo en Exteriores: El PVC estándar carece de negro de humo y estabilizadores UV, lo que provoca una rápida fotooxidación, microfisuras y la degradación del aislamiento bajo la radiación solar directa.
• Enterrado Directo o Entornos Húmedos: Al carecer de una cubierta protectora general o armadura (como el cable BS 5467 XLPE/SWA/PVC), la penetración de humedad degrada la resistencia de aislamiento ($M\Omega\cdot km$).
• Circuitos de Alta Temperatura: Para entornos que superen los +70 °C, deben especificarse equivalentes resistentes al calor de alta temperatura, como los cables Tri-Rated / BS 6231 (+105 °C) o H05V2-K (+90 °C) [4].

References

[1] Wikipedia. IEC 60227 [EB/OL]. 2026-09-24.

[2] Wikipedia. IEC 60228 [EB/OL]. 2026-09-24.

[3] Wikipedia. IEC 60332 [EB/OL]. 2026-09-24.

[4] Wikipedia. BS 6231 [EB/OL]. 2026-09-24.
