¿Qué es el Cable Flexible de PVC Tri-Rated H05V2-K?

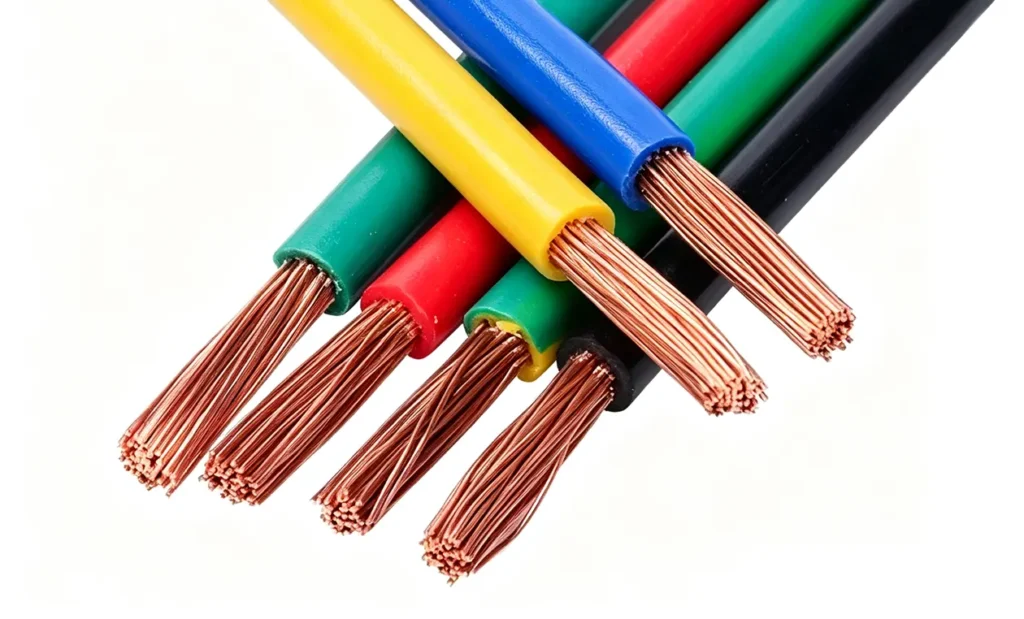

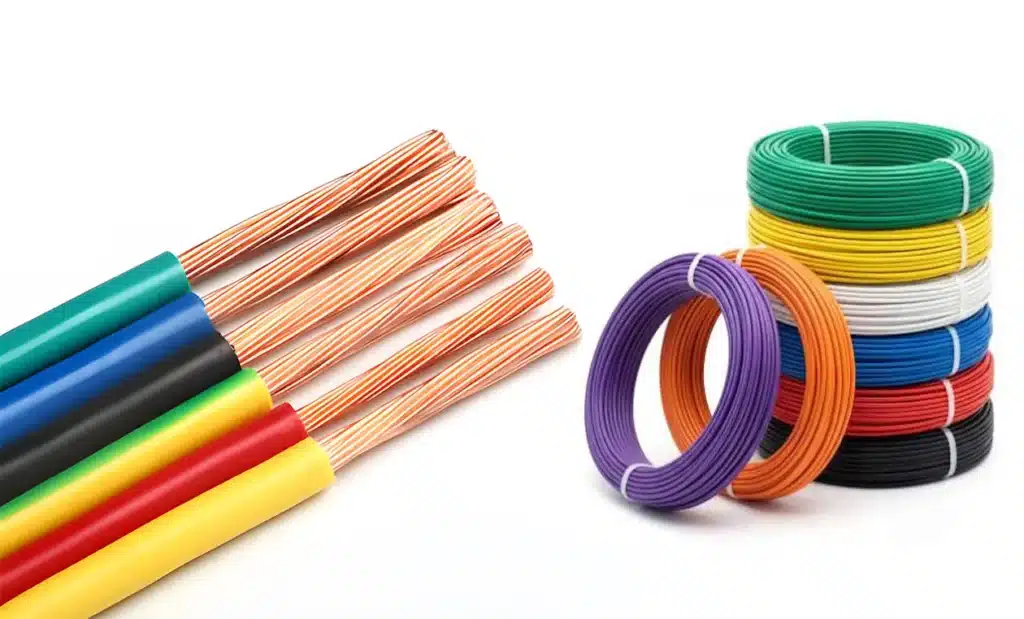

El cable flexible de PVC tri-rated H05V2-K es un conductor unipolar para cuadros eléctricos, de alta temperatura y retardante de llama, diseñado para el cableado interno en aparamenta de conexión, equipos de control y armarios eléctricos. Cumple simultáneamente con tres de las principales normas internacionales: [1]BS 6231 (Tipo CK), UL Style 1015/1283 y CSA C22.2 No. 127. Construido con un conductor flexible de cobre recocido de hilos finos Clase 5 y un aislamiento especial de PVC resistente al calor, opera de forma continua a temperaturas de hasta 105°C. La designación «H05V2-K» indica una clasificación estandarizada según la norma armonizada europea de 300/500V para secciones transversales pequeñas ($\le 1,0\text{ mm}^2$), ofreciendo una elevada flexibilidad y resistencia térmica para distribuciones de cuadros de alta densidad.

Matriz Comparativa de Parámetros Técnicos

Cumplimiento de Normas Principales y Triple Certificación

El término «Tri-rated» significa que el cable cumple con las especificaciones de fabricación y seguridad de tres organismos internacionales de normalización distintos en una sola construcción:

• Norma Británica (BS 6231 Tipo CK):[1] Rige los cables flexibles aislados en PVC utilizados en circuitos de potencia y control para aparamenta de conexión. Especifica una temperatura máxima de servicio continuo de 90°C en Europa.
• Underwriters Laboratories (UL 758 / Style 1015):[2] Homologa el cable para aplicaciones de material de cableado de aparatos (AWM) en América del Norte, elevando la clasificación de temperatura continua a 105°C con una tensión nominal de 600V.
• Asociación Canadiense de Normalización (CSA C22.2 No. 127): Certifica el cable como Tipo TEW (Cable Eléctrico Termoplástico) para el cableado interno de equipos bajo el código eléctrico canadiense.

Esta triple certificación permite a los fabricantes de equipos originales (OEM) estandarizar el inventario en ensamblajes de cuadros destinados a los mercados europeo, norteamericano y global sin necesidad de sustituir las especificaciones del cableado interno.

Especificaciones Estructurales y de Materiales

El cable H05V2-K está diseñado específicamente para equilibrar radios de curvatura reducidos con flexibilidad y resistencia térmica:

• Construcción del Conductor: Utiliza hilos de cobre recocido pulido de alta pureza Clase 5 según la norma [3] IEC 60228. El trenzado fino proporciona una flexibilidad excepcional, resistiendo la fatiga causada por vibraciones mecánicas en la aparamenta industrial.
• Compuesto de Aislamiento: Cuenta con una capa de aislamiento de Cloruro de Polivinilo Resistente al Calor (HR-PVC) de alta calidad. Ofrece una elevada rigidez dieléctrica, resistencia a los aceites y propiedad autoextinguible de retardancia a la llama conforme a IEC 60332-1-2 y UL VW-1.

Desglose de la Designación Armonizada:

• H: Designación de norma armonizada.
• 05: Tensión nominal de 300/500V.
• V2: Compuesto de PVC clasificado para operación continua a 90°C bajo reglas HAR.
• K: Conductor flexible para instalación fija (trenzado Clase 5).

Aplicaciones Principales y Guía de Instalación

Los cables tri-rated H05V2-K están optimizados para circuitos de señal de baja tensión, control e instrumentación donde el espacio es limitado y se prevé un aumento de temperatura.

Entornos de Aplicación Clave

• Cuadros de Control y Aparamenta: Cableado de líneas de señal, relés y microcontroladores dentro de cuadros de distribución de energía.
• Arrancadores de Motor y Controladores: Conexiones internas donde la disipación térmica localizada de bobinas y contactores supera los 70°C.
• Rectificadores e Inversores: Distribuciones de armarios de alta densidad que requieren cables flexibles de pequeño diámetro con aislamiento dieléctrico de 600V.

Restricciones Mecánicas y de Instalación

• Radio Mínimo de Curvatura:$6 \times$ el diámetro exterior del cable para instalación fija; $10 \times$ el diámetro exterior para flexión libre.
• Límites de Temperatura: Instalación estática desde $-15^\circ\text{C}$ hasta $+105^\circ\text{C}$; movimiento de flexión hasta $+5^\circ\text{C}$.
• Terminación del Conductor: Debe engastarse utilizando terminales tubulares aislados (punteras) o terminales de anillo adecuados para mantener la integridad del conductor trenzado antes de fijarlo en los bornes de conexión.

Perspectiva de Ingeniería de CJDL CABLE: En distribuciones de cuadros de alta densidad donde el calor de bobinas y contactores supera los 70°C, se recomienda reemplazar el cable estándar H07V-K por el cable tri-rated H05V2-K con aislamiento HR-PVC. Todos los cables tri-rated de CJDL CABLE se fabrican y prueban rutinariamente según BS 6231, UL 758 y CSA C22.2 No. 127, lo que permite a los OEM estandarizar el inventario en los mercados de cuadros de Europa, América del Norte y el resto del mundo.

Referencias

[1] Tratos Group. BS 6231 Cable Standard [EB/OL]. 2026-09-22.

[2] Wikipedia. UL (Safety Organization) [EB/OL]. 2026-09-22.

[3] Wikipedia. IEC 60228 [EB/OL]. 2026-09-22.
