NA2XY es un cable de potencia de baja tensión que cuenta con conductores de aluminio macizos o cableados (N/A), aislamiento de polietileno reticulado (XLPE) (2X) y una cubierta exterior de policloruro de vinilo (PVC) (Y), diseñado para una tensión nominal de 0,6/1 kV de acuerdo con las normas HD 603 S1 e [1]IEC 60502-1. Está diseñado explícitamente para instalaciones subterráneas (enterrado directo con protección mecánica, o en conductos y canalizaciones) y para la distribución de energía estacionaria en interiores y exteriores. Sin embargo, el cable NA2XY no está diseñado para instalaciones aéreas autosoportadas directas debido a la ausencia de cables mensajeros integrados, armadura de alambre de acero (SWA) o elementos de alivio de tensión de alta resistencia traccional. Para aplicaciones aéreas, debe apoyarse de forma continua sobre bandejas portacables, cables mensajeros (catenarias) o reemplazarse por cables trenzados de haz aéreo específicos (ABC/NF2X).
Matriz de Parámetros Técnicos: Especificaciones del Cable NA2XY
| Parámetro | Especificación / Métrica de Rendimiento | Referencia Normativa |
| Tensión Nominal () | 0,6/1 kV () | IEC 60502-1 / HD 603 S1 |
| Material del Conductor | Aluminio Recocido Pulido: Macizo Clase 1 (RE) o Cableado Clase 2 (RM/SM) | [2] IEC 60228 / EN 60228 |
| Material del Aislamiento | Polietileno Reticulado (XLPE) | IEC 60502-1 |
| Material de la Cubierta Exterior | Policloruro de Vinilo (PVC, Tipo ST2), Resistente a los Rayos UV (Negro) | IEC 60502-1 |
| Temp. Máx. de Servicio del Conductor | 90°C (Continuo) | IEC 60502-1 |
| Temp. Máx. de Cortocircuito | 250°C (Duración ) | IEC 60502-1 |
| Temp. Mín. de Servicio | Estática: a ; Instalación: a | EN 60811 |
| Retardancia a la Llama | Retardante a la llama según IEC 60332-1-2 | [3] IEC 60332-1-2 |
| Aptitud Subterránea | Apto para entierro directo (en lechos de arena) o conductos | HD 603 S1 Parte 3G |
| Aptitud Aérea | Requiere cable catenaria / soporte continuo en bandeja; no apto para vanos autosoportados | N/A |
Requisitos de Instalación Subterránea para el Cable NA2XY
Los cables NA2XY destacan en entornos de entierro directo y canalizaciones gracias a la resistencia térmica y a la humedad del aislamiento XLPE combinada con una cubierta exterior de PVC de gran resistencia.

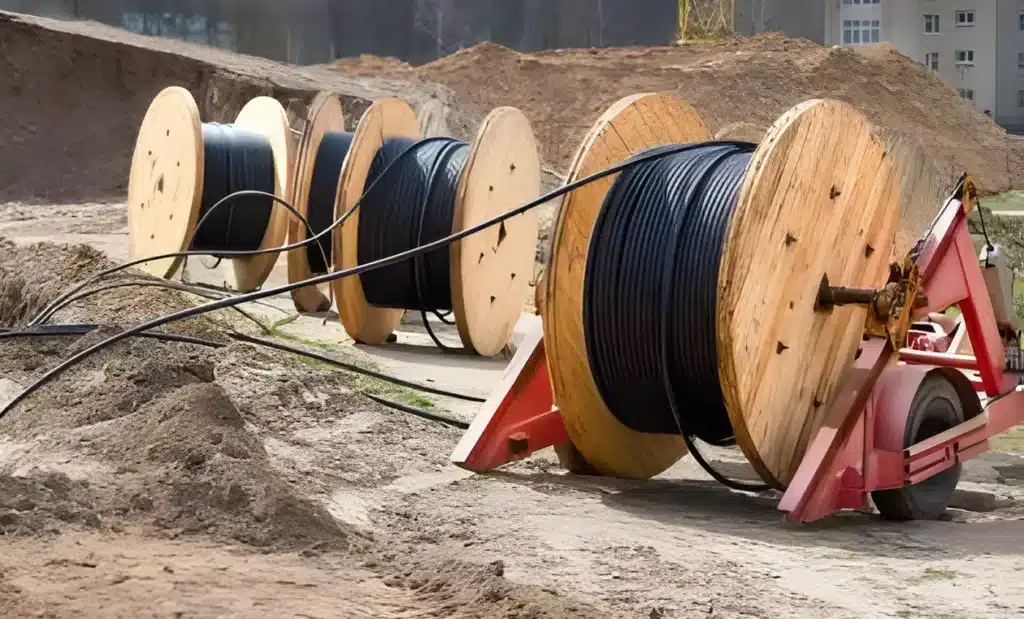

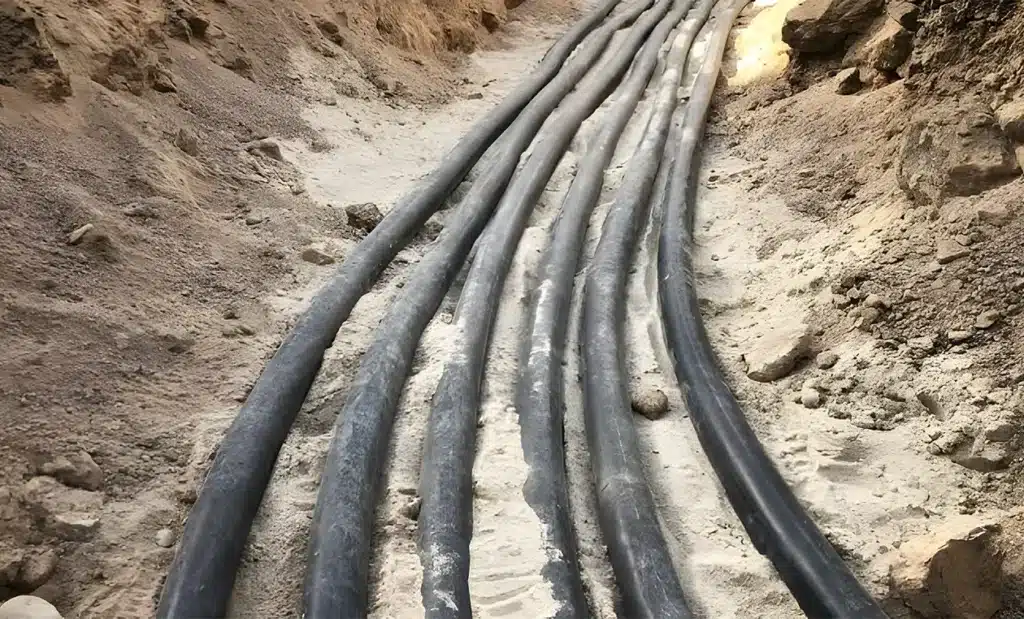

- Condiciones de Entierro Directo: Cuando se instala directamente en el suelo, el cable NA2XY debe incrustarse en un lecho de arena amortiguador de impactos (capa mínima de 10 cm por encima y por debajo) y protegerse mediante cubiertas de hormigón, cintas plásticas de advertencia o losetas de protección para cables de conformidad con los códigos de instalación locales (por ejemplo, DIN VDE 0298-3).
- Advertencia de Protección Mecánica: Dado que el NA2XY es un cable no armado (carece de cinta de acero o armadura de alambre de acero), no posee resistencia al aplastamiento mecánico pesado, a la penetración de roedores o al impacto de piedras afiladas. En suelos de alto riesgo o zonas de tráfico pesado, es obligatorio su tendido dentro de conductos rígidos de PVC o HDPE.
- Rendimiento Térmico Subterráneo: El aislamiento XLPE permite una temperatura continua en el conductor de 90°C, lo que otorga al cable NA2XY una capacidad de transporte de corriente (ampacidad) subterránea significativamente mayor en comparación con las alternativas aisladas en PVC (como el NAYYY a 70°C).
Mecánica y Limitaciones de la Instalación Aérea
El despliegue del cable NA2XY en entornos aéreos exige el cumplimiento estricto de las configuraciones de soporte mecánico para evitar el alargamiento del conductor y el fallo de la cubierta.
- Límites de Autosoporte: Los cables NA2XY convencionales carecen de elementos centrales de refuerzo de acero o cables mensajeros externos. Suspender el cable NA2XY directamente entre postes de luz sobre vanos autosoportados induce un esfuerzo de tracción excesivo en los conductores de aluminio (Clase 1 o Clase 2), lo que provoca fluencia lenta (creeping), estrechamiento del conductor y el eventual fallo por circuito abierto.
- Configuraciones Aéreas Aprobadas: El cable NA2XY solo se puede instalar al aire libre por encima del suelo cuando esté totalmente soportado a lo largo de todo su recorrido mediante bandejas portacables de gran resistencia, escalerillas, o fijado a un cable de acero galvanizado externo (cable catenaria o mensajero).
- Resistencia a los Rayos UV y Ambiental: La cubierta exterior de PVC negro del NA2XY contiene aditivos de negro de humo que proporcionan estabilización UV contra la degradación solar bajo exposición exterior conforme a la norma EN ISO 4892-2.
Perspectiva de Ingeniería de CJDL CABLE: Para alimentadores de distribución subterránea, el cable NA2XY con aislamiento XLPE es una opción práctica que ofrece una clasificación continua de 90°C y una mayor ampacidad que las alternativas aisladas en PVC. Sin embargo, para tramos aéreos, recomendamos el uso de cables trenzados ABC o soporte catenario continuo, nunca el cable NA2XY autosoportado. Todos los cables NA2XY de CJDL CABLE se fabrican y prueban rutinariamente según las normas IEC 60502-1 y HD 603 S1.
