Factor de Compresión del Conductor en Cables Eléctricos

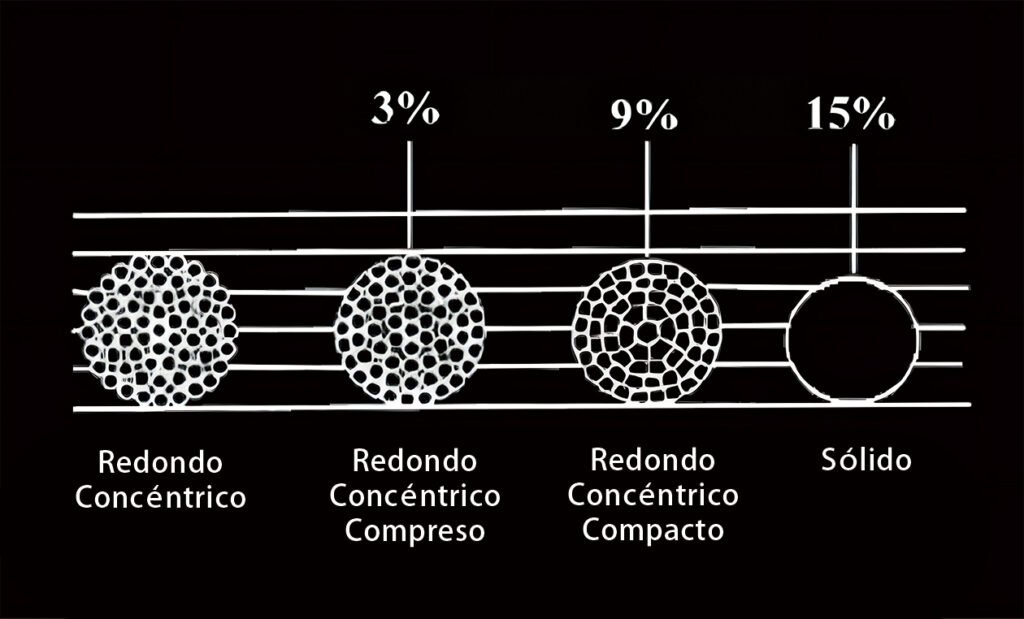

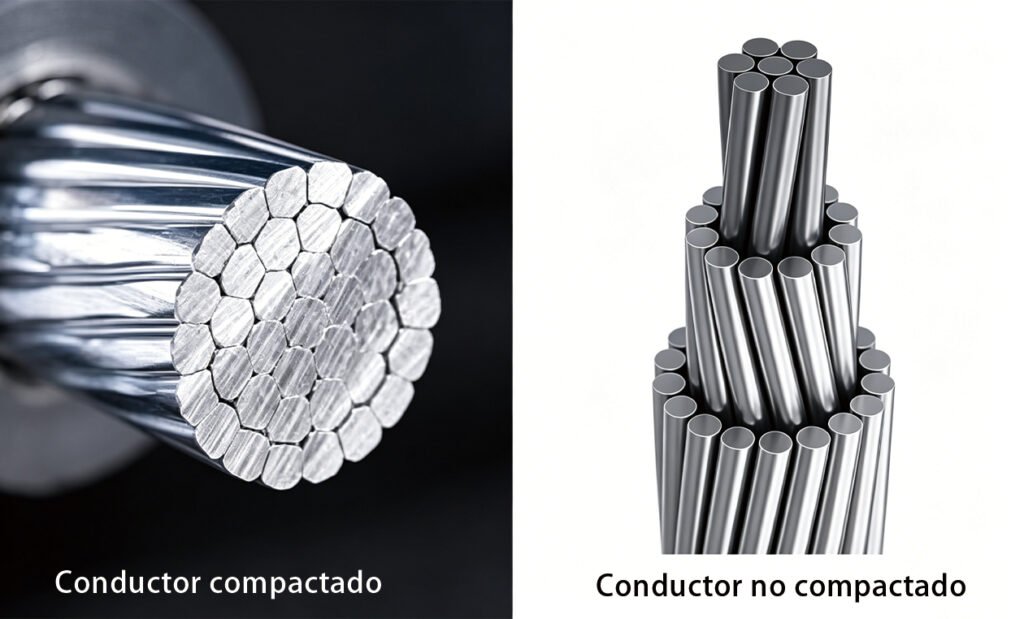

El factor de compresión del conductor se refiere a la relación entre el área transversal real del metal en un conductor trenzado y el área del círculo que lo circunscribe. Durante el proceso de fabricación, los hilos trenzados (generalmente de cobre o aluminio) se pasan a través de una serie de matrices de compactación. Este proceso mecánico deforma los hilos circulares individuales en formas trapezoidales o irregulares que se entrelazan, reduciendo los espacios de aire intersticiales (vacíos) entre ellos. Un conductor no compactado estándar tiene un factor de llenado de aproximadamente 0.75 a 0.80, mientras que un conductor altamente compactado puede alcanzar un factor de 0.90 a 0.96.
Impacto en el Rendimiento y Características Físicas del Cable
- Reducción del Diámetro Total: Al eliminar los espacios de aire, se reduce el diámetro exterior (OD) del conductor. Esto conlleva una reducción en cascada del material necesario para el aislamiento XLPE, la cubierta interior y la vaina exterior, haciendo que el cable sea más ligero y fácil de manipular.
- Mejora de la Conductividad Térmica: El aire es un mal conductor térmico. Aumentar el factor de compresión minimiza los bolsillos de aire internos, permitiendo que el calor generado por las pérdidas \(I^2R\) se disipe de manera más eficiente a través del aislamiento hacia el entorno ambiente.
- Bloqueo Hidráulico: La alta compresión limita la migración longitudinal de la humedad dentro de los hilos del conductor, lo cual es crítico para prevenir la «formación de árboles de agua» en aplicaciones de media y alta tensión.
- Resistencia de Contacto: Las superficies del conductor más lisas reducen los puntos de estrés eléctrico localizado en la interfaz con la pantalla semiconductora, mejorando la longevidad del dieléctrico.
Implicaciones en el Rendimiento Mecánico
El proceso de compresión también altera las propiedades mecánicas del conductor, lo cual es crucial para la instalación del cable y su fiabilidad a largo plazo:
- Flexibilidad vs. Rigidez: Los conductores no compactados son más flexibles debido a la presencia de espacios de aire, lo que los hace ideales para instalaciones que requieren flexiones frecuentes (por ejemplo, cableado interior, cables portátiles). Por el contrario, los conductores altamente compactados son más rígidos porque los hilos entrelazados tienen menos libertad de movimiento, lo cual es aceptable para instalaciones fijas (por ejemplo, cables subterráneos) pero puede complicar el doblado en obra.
- Resistencia a la Tracción: La compactación aumenta el área de contacto entre los hilos individuales, mejorando la resistencia a la tracción general del conductor. Esto es importante para cables aéreos o cables que se tiran durante la instalación, ya que reduce el riesgo de rotura de hilos. Los conductores altamente compactados pueden tener una resistencia a la tracción entre un 5% y un 8% superior a los no compactados.
- Resistencia a la Fatiga: En aplicaciones donde los cables están sujetos a flexiones cíclicas (por ejemplo, el movimiento inducido por el viento en líneas aéreas), el factor de compresión afecta la vida útil a la fatiga. Los conductores semicompatados logran un equilibrio entre flexibilidad e integridad estructural, ofreciendo una mejor resistencia a la fatiga que los conductores altamente compactados (que son más propensos a agrietarse bajo flexiones repetidas) y los conductores no compactados (que tienen conexiones de hilos más flojas).
Consideraciones Específicas por Material
El impacto del factor de compresión varía ligeramente entre los conductores de cobre y aluminio, los dos materiales más comunes para conductores de cables:
- Conductores de Cobre: El cobre tiene una mayor ductilidad, lo que le permite soportar una compactación más severa (hasta 0.96) sin romperse. La alta conductividad térmica del cobre se ve aún más mejorada por la compactación, lo que lo hace ideal para cables de alta tensión (HV) y extra alta tensión (EHV), donde la disipación de calor es crítica. Sin embargo, el cobre es más denso, por lo que la reducción de peso derivada de la compactación es más significativa en los cables de cobre de gran sección.
- Conductores de Aluminio: El aluminio es menos dúctil que el cobre, por lo que el factor de compresión máximo suele limitarse a 0.92 para evitar daños en los hilos. El aluminio tiene una conductividad térmica menor que el cobre, por lo que la compactación juega un papel más crítico en la mejora de la disipación de calor en los conductores de aluminio. Además, la menor densidad del aluminio significa que incluso una pequeña reducción de diámetro (debido a la compactación) se traduce en un ahorro de peso significativo, lo que es ventajoso para los cables aéreos (reduce la carga sobre las torres).
