¿Qué representan las letras y los números en el número de modelo de un cable?

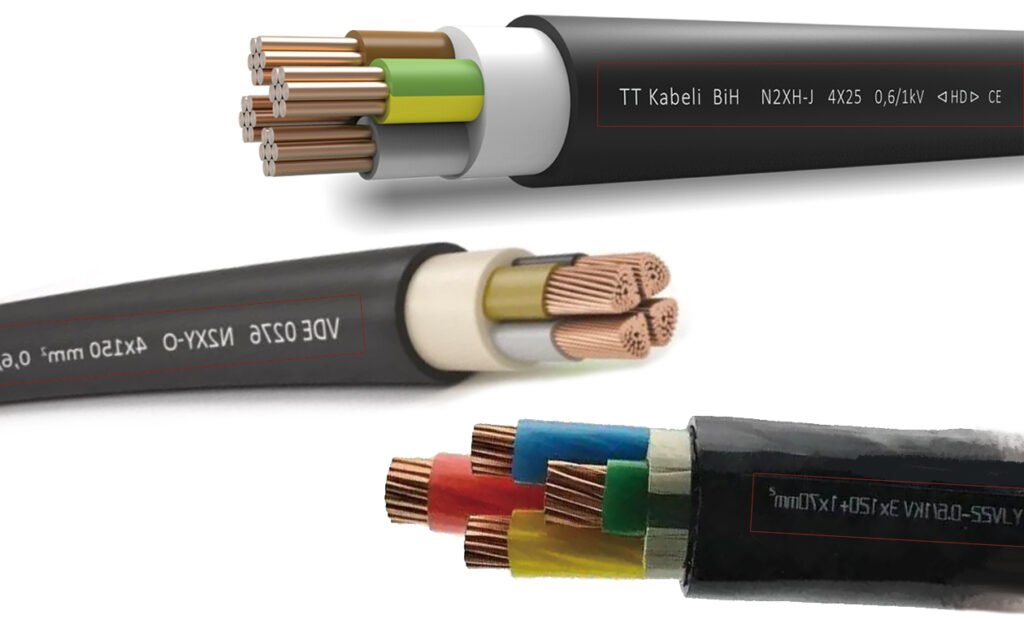

Los códigos alfanuméricos impresos en las cubiertas de los cables no son marcas arbitrarias. Representan un sistema de codificación altamente estandarizado que define la estructura física, composición de materiales, rendimiento nominal y aptitud para la aplicación de un cable. Ya sea haciendo referencia a normas globales como la IEC 60502, la VDE 0276 de Alemania, o las normas nacionales GB, la lógica de nomenclatura subyacente sigue siendo consistente. Comprender esta secuencia estructural —que va desde las características de rendimiento especiales hasta el aislamiento, el tipo de conductor, el blindaje, la armadura y la cubierta exterior— es esencial para la selección precisa en ingeniería y para evitar errores de adquisición costosos.

Material del Conductor y Configuraciones de Núcleos

Este segmento identifica el material del conductor y las especificaciones de los núcleos, que establecen la capacidad de transporte de corriente del cable y la base de su aplicación principal.

Material del Conductor (Designaciones por Letras): Cobre: Cuando no se especifica ninguna letra de material en el prefijo, el conductor es de cobre por defecto, el cual se prefiere por su conductividad superior y estabilidad eléctrica.

Aluminio: Utilizado como una alternativa ligera y rentable. Su designación varía según la norma reglamentaria: en las normas GB, la letra «L» denota un conductor de aluminio (por ejemplo, YJLV); en las normas VDE, la letra «A» se antepone al código del modelo (por ejemplo, ANYY); mientras que las normas IEC suelen especificarlo mediante un sufijo descriptivo (por ejemplo, Conductor de Aluminio Clase 2) en lugar de un código de prefijo.

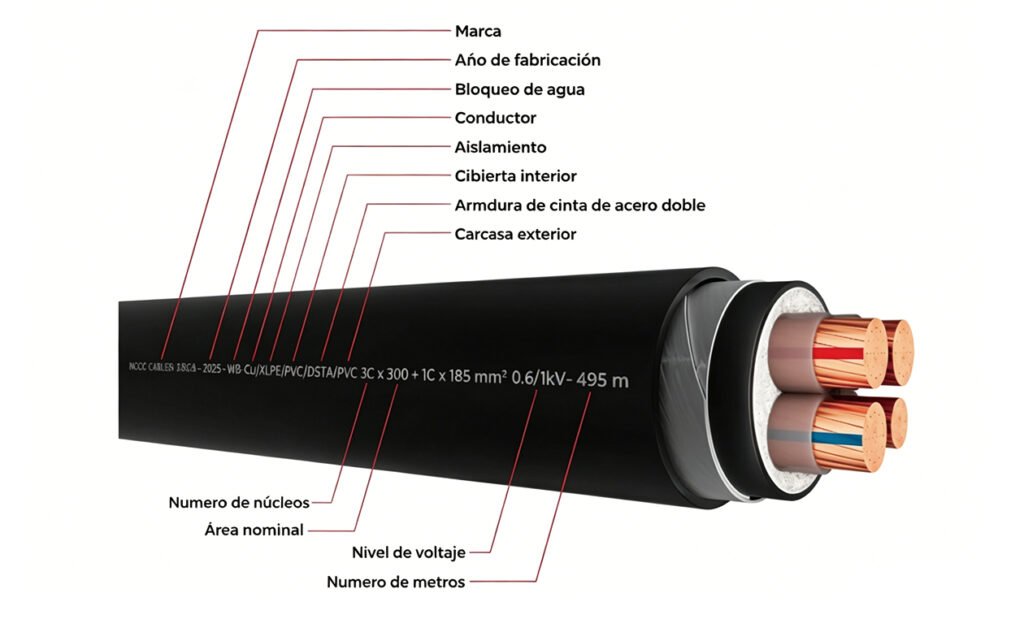

Especificaciones de los Núcleos (Formato Numérico): Formateado como «Número de Núcleos × Área de Sección Transversal». Las configuraciones comunes incluyen:

  • 1 × 2.5 / 1 × 4: Cables unipolares utilizados para circuitos derivados de baja carga, como la iluminación doméstica.
  • 2 × 2.5 + 1 × 1.5: Dos conductores de fase y un conductor de tierra, diseñados para equipos monofásicos como unidades de aire acondicionado.
  • 3 × 50 + 1 × 25: Tres conductores de fase y un conductor de tierra, diseñados para maquinaria industrial y tableros de distribución primaria.
  • 4 × 50 + 1 × 25: Cuatro conductores de fase y un conductor de tierra, configurados para sistemas de distribución de potencia trifásicos de cuatro hilos industriales.

Mecanismo de Blindaje (Letras P / P2): * Las capas de blindaje mitigan la interferencia electromagnética (EMI) para garantizar la integridad de la señal. En el cableado de potencia, «P» designa un blindaje trenzado, mientras que «P2» especifica un blindaje de cinta de cobre, que es el estándar de la industria para la transmisión de potencia industrial. Las normas IEC categorizan estas capas funcionales en pantalla del conductor, pantalla del aislamiento y pantallas metálicas.

Materiales de Aislamiento y Cubierta Exterior

La selección del aislamiento y la cubierta exterior determina la resistencia ambiental y los límites térmicos del cable:

  • YJ (Polietileno Reticulado / XLPE): Este material de aislamiento ofrece clasificaciones térmicas y rigidez dieléctrica superiores en comparación con el PVC estándar, lo que lo convierte en el estándar de la industria para distribución comercial e industrial robusta.
  • V (Cloruro de Polivinilo / PVC): Un material compuesto altamente versátil y rentable, utilizado para cubiertas protectoras estándar de interior y exterior.
  • Y (Polietileno / PE): Ofrece una excelente resistencia a la humedad y estabilidad química, lo que lo hace ideal para entornos de enterrado directo, exterior o expuestos al agua.
  • ZR (Retardante de Llama): Clasificado en niveles de rendimiento (ZR-A, B, C, D). La Clase A representa la mayor eficacia retardante de llama, obligatoria para entornos volátiles de alto riesgo.

Armadura Mecánica: El Sistema de Sufijo de Doble Número

El sufijo numérico doble al final de la designación de un cable denota el tipo de armadura mecánica (primer dígito) y el material de la cubierta exterior (segundo dígito), de conformidad con las normas GB/T 12706 e IEC 60502.

  • 22 (Armadura de Cinta de Acero + Cubierta Exterior de PVC): Diseñada para resistir altas fuerzas de compresión radial, pero no puede tolerar esfuerzos de tracción longitudinal. Recomendada para instalaciones estándar en zanjas subterráneas.
  • 32 (Armadura de Alambre de Acero Redondo Fino + Cubierta Exterior de PVC): Diseñada para soportar cargas de tracción longitudinal significativas. Adecuada para pozos verticales, tendidos de gran desnivel o aplicaciones marinas.
  • 42 (Armadura de Alambre de Acero Redondo Grueso + Cubierta Exterior de PVC): Representa el nivel más alto de protección mecánica contra impactos y resistencia a la tracción, especificada para entornos exteriores extremos y de alto estrés.
  • 23 / 33 (Armadura de Cinta/Alambre de Acero + Cubierta Exterior de PE): La inclusión de una cubierta exterior de PE proporciona una impermeabilización y resistencia a la corrosión superiores, optimizando el cable blindado para instalaciones subterráneas o submarinas altamente corrosivas.
  • Sufijo sin Número: Indica una configuración sin armadura (por ejemplo, el YJV estándar), restringida a instalaciones en bandejas o conductos interiores donde no existen riesgos mecánicos.

Clasificaciones Especializadas de Rendimiento de Seguridad

Para infraestructuras críticas de alta densidad, prefijos de seguridad específicos indican una ingeniería compuesta mejorada:

  • ZR / FR (Retardante de Llama): ZR es el estándar en la nomenclatura GB, mientras que FR se utiliza en la documentación IEC. Estos compuestos previenen la propagación de la llama, pero pueden emitir gases tóxicos halogenados durante la combustión.
  • NH / FE (Resistente al Fuego): Estos cables incorporan una barrera interna de cinta de mica. Están certificados para mantener la integridad del circuito durante 90 a 120 minutos en condiciones de incendio activo (según IEC 60331), asegurando el suministro de energía de emergencia para sistemas de seguridad vitales.
  • WDZA / WDZB / WDZC (Baja Emisión de Humo, Sin Halógenos / LSZH): La especificación estándar moderna para infraestructuras públicas. Emiten un humo mínimo y cero gases ácidos durante la combustión, evitando la inhalación de sustancias tóxicas en áreas confinadas como metros, hospitales y edificios de gran altura. En el aprovisionamiento internacional, esta clasificación se designa universalmente como LSZH.
