GB/T 2952 Capas protectoras para cables armados: Aplicación y resistencia a la corrosión
Bajo la norma GB/T 2952 (Capas protectoras de cables eléctricos), los cables armados con Galvanized Steel Strip (GSS) (cinta de acero galvanizado) y Stainless Steel Strip (SSS) (cinta de acero inoxidable) se categorizan según su capacidad para soportar esfuerzos mecánicos y agresiones químicas ambientales. La armadura de cinta de acero galvanizado es el estándar de la industria para underground burial (enterrado subterráneo), cable trenches (zanjas de cables) y pipe-laying (instalación en tuberías) donde se requiere una alta protección mecánica contra aplastamientos. La armadura de cinta de acero inoxidable se reserva específicamente para highly corrosive environments (entornos altamente corrosivos, como niebla salina o suelos ácidos) o single-core AC applications (aplicaciones de CA de un solo núcleo) para evitar pérdidas por corrientes parásitas. La resistencia a la corrosión se clasifica según el material de la vaina exterior (por ejemplo, ST2, polietileno) y la presencia de betún anticorrosivo o recubrimientos sintéticos sobre la capa metálica.
Comparación técnica de materiales de armadura
La elección entre acero galvanizado y acero inoxidable depende del potencial electroquímico del sitio de instalación y las propiedades magnéticas requeridas del sistema de cables.
| Parámetro | Cinta de acero galvanizado (GSS) | Cinta de acero inoxidable (SSS) |
|---|---|---|
| Referencia normativa | GB/T 2952.3 / IEC 60502 | GB/T 2952.4 |
| Resistencia a la corrosión | Moderada (Capa de zinc de sacrificio) | Excelente (Película de óxido pasivo) |
| Propiedad magnética | Ferromagnético (Apto para multicore) | No magnético (Disponible en serie 300) |
| Resistencia mecánica | Alta resistencia a la tracción y al aplastamiento | Muy alta; dureza superior |
| Entorno principal | Suelo con pH 6.0–8.5, zanjas urbanas | Zonas costeras, plantas químicas, minas |
| Cubierta exterior típica | PVC (ST2) o PE (ST7) | LSZH o PE reforzado |
Entornos de instalación y clasificación de corrosión
La norma GB/T 2952 define «tipos de capas protectoras» específicos (por ejemplo, 22, 23, 32, 33) que determinan dónde se pueden instalar estos cables de forma segura, según las condiciones del suelo y atmosféricas.

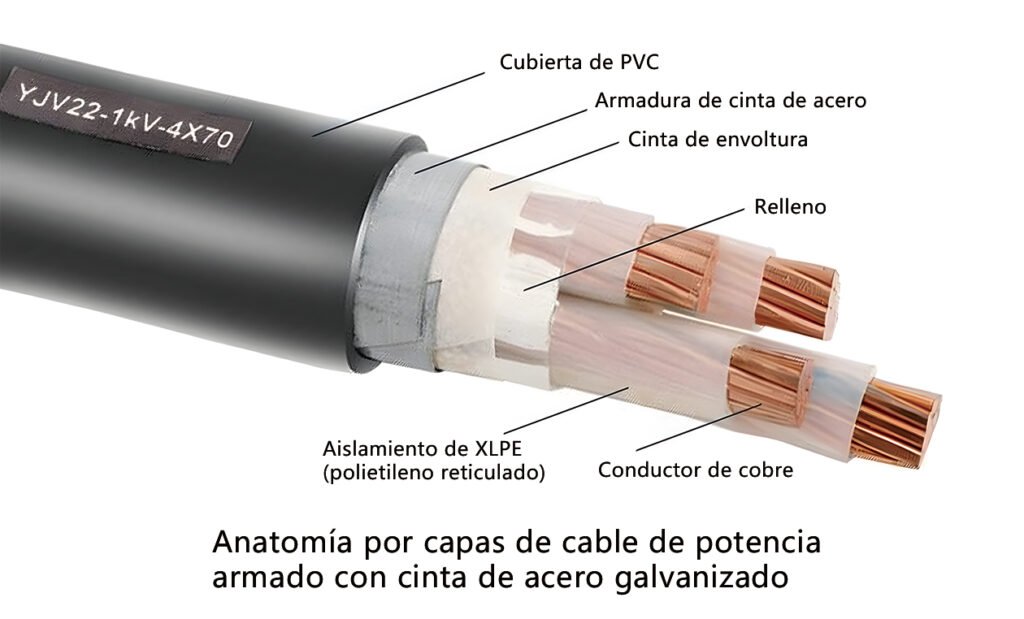

1. Cinta de acero galvanizado (Uso general)
- Enterrado directo: Apto para suelos ordinarios. El galvanizado proporciona protección catódica, pero es susceptible a corrientes vagabundas y suelos altamente ácidos/alcalinos.
- Pozos verticales: Generalmente requiere armadura de alambre (GSW) en lugar de cinta, aunque la GSS está permitida en pendientes poco profundas.
- Clasificación: Suele clasificarse como Tipo 22 (PVC) o Tipo 23 (PE). La protección contra la corrosión es «Normal» a «Reforzada», según el espesor del betún y la cubierta exterior.

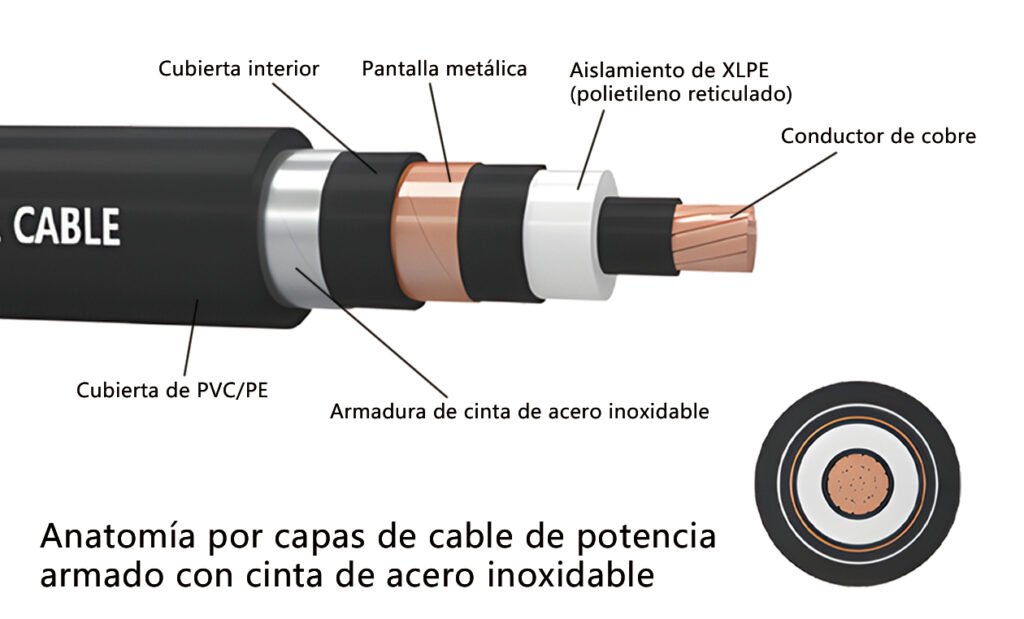

2. Cinta de acero inoxidable (Especializado / Corrosivo)
- Zonas químicas severas: Utilizado en entornos donde la concentración de iones cloruro es lo suficientemente alta como para penetrar la cubierta de PVC estándar.
- Circuitos de CA de un solo núcleo: El acero inoxidable no magnético evita el «efecto transformador» (calentamiento debido a la histéresis y corrientes parásitas) cuando transporta cargas pesadas de CA.
- Clasificación: A menudo designado para entornos de Clase III (Anticorrosión intensa). Mantiene la integridad estructural incluso si la cubierta exterior se ve comprometida.
