Estos cables están diseñados para el cableado de paneles y son adecuados para instalaciones fijas en entornos secos y limpios cuando se utilizan en conductos y canalizaciones. Aunque los conductores de cobre sólido reducen la flexibilidad de este cable, los tamaños de sección transversal del conductor son lo suficientemente pequeños como para permitir un margen razonable de maniobra al colocar estos cables en su posición.
Al ser cables unipolares con aislamiento libre de halógenos y baja emisión de humos (LSZH), son adecuados para instalaciones donde, en caso de incendio, se deba proteger tanto a los equipos sensibles como garantizar la evacuación segura de las personas.
Aplicación

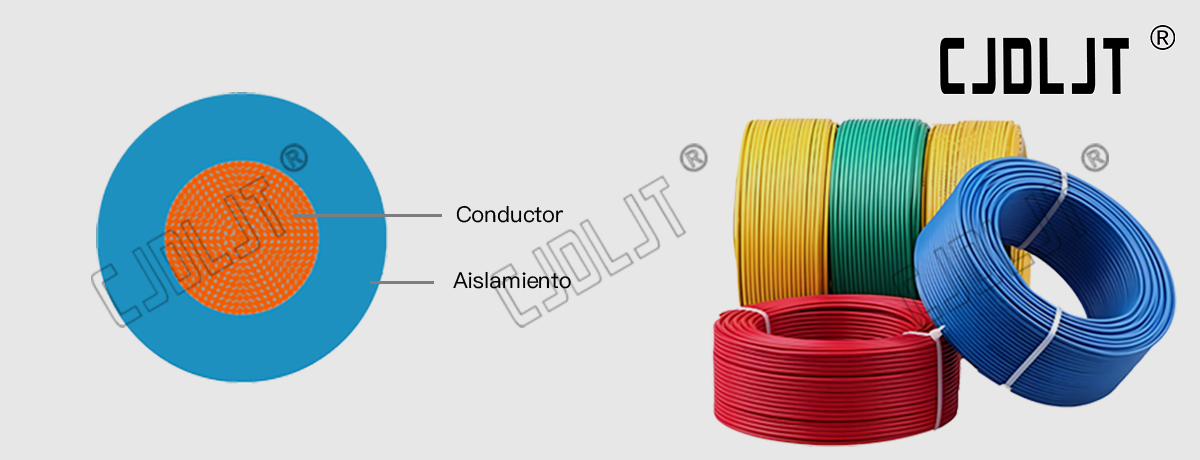

Cable H05Z de un solo núcleo con aislamiento de caucho y conductor de cobre sólido para instalaciones internas en entornos secos y limpios que requieran una tensión nominal de 300/500V.
| Voltage Rating Uo/U | H05Z-U: 300/500V H07Z-U: 450/750V |
| Conductor | Cobre sólido Clase 1 |
| Aislamiento | LSZH (Baja emisión de humos y cero halógenos) |
| Normas | EN 50525-1, 50525-3-41, IEC/EN 60228, IEC 60245-2, DIN VDE 0282-1/9/300, DIN VDE 0295, VDE 0298-4, EN 50395, EN 50396, HD 22.1/9, HD 308, HD 383, HD 516. Retardante de llama según IEC/EN 60332-1-2. Libre de halógenos y baja emisión de humos según IEC/EN 60754-1/2 e IEC/EN 61034-1/2. |
| Idoneidad | Para instalación fija en entornos secos y limpios cuando se utiliza en conductos y canalizaciones. |
Detalles: Variantes de los cables 2491B H05Z-K/H07Z-K y 6491B H07Z-R. Cumple con la normativa CPR.
Tanto los cables H05Z-U como los H07Z-U cumplen con la normativa CPR.
El H05Z-U tiene una tensión nominal de 300/500V y se aplica a tamaños de sección transversal de conductor de 1 mm² e inferiores. El H07Z-U, disponible en tamaños de 1.5 mm² a 10 mm², tiene una capacidad nominal de 450/750V. Al igual que las variantes de cable H07Z-R Clase 2 y H07Z-K Clase 5, este cable unipolar con aislamiento LSZH está disponible en una gama de colores.
