Especificaciones principales y función operativa de los cables de potencia IEC 0,6/1 kV XLPE/PVC
Los cables de potencia IEC de 0,6/1 kV XLPE/PVC —específicamente N2XY, NA2XY y N2XBY— son conductores de distribución eléctrica de baja tensión de grado industrial, fabricados conforme a las normas IEC 60502-1 y VDE 0276-603. Diseñados para instalaciones fijas en interiores, exteriores y enterramiento directo, estos cables emplean aislamiento de polietileno reticulado (XLPE) para ofrecer una temperatura continua de servicio en el conductor de 90 °C y un límite de cortocircuito de 250 °C. La cubierta exterior de policloruro de vinilo (PVC) proporciona protección química, mecánica y contra la humedad. Las variantes no armadas (N2XY/NA2XY) son idóneas para trazados flexibles en bandejas, mientras que las variantes armadas con doble cinta de acero (N2XBY) brindan la protección mecánica esencial contra elevadas cargas de aplastamiento durante el enterramiento directo en terreno.
Matriz comparativa de parámetros técnicos
| Parámetro | Cable N2XY | Cable NA2XY | Cable N2XBY |
| Material del conductor | Cobre recocido pulido (Cu) | Aluminio macizo/multifilar (Al) | Cobre recocido pulido (Cu) |
| Clase del conductor | Clase 1 (Rígido) / Clase 2 (Multifilar) | Clase 1 (Rígido) / Clase 2 (Multifilar) | Clase 1 (Rígido) / Clase 2 (Multifilar) |
| Material de aislamiento | XLPE (Polietileno reticulado) | XLPE (Polietileno reticulado) | XLPE (Polietileno reticulado) |
| Tipo de armadura | Sin armadura | Sin armadura | Armadura de doble cinta de acero (STA) |
| Cubierta exterior | PVC retardante a la llama (ST2) | PVC retardante a la llama (ST2) | PVC retardante a la llama (ST2) |
| Tensión nominal () | 0,6/1 kV (Máx. del sistema: 1,2 kV) | 0,6/1 kV (Máx. del sistema: 1,2 kV) | 0,6/1 kV (Máx. del sistema: 1,2 kV) |
| Temp. máx. de servicio continuo | 90 °C | 90 °C | 90 °C |
| Límite de temp. de cortocircuito () | 250 °C | 250 °C | 250 °C |
| Aptitud para enterramiento directo | Restringida (Requiere canalización) | Restringida (Requiere canalización) | Certificado para enterramiento directo |
| Normas aplicables | IEC 60502-1, VDE 0276-603 | IEC 60502-1, VDE 0276-603 | IEC 60502-1, DIN VDE 0276-603 |
Desglose técnico por designación de cable
N2XY: Cable de potencia de cobre con aislamiento XLPE y cubierta de PVC
- Construcción del conductor: Cobre recocido pulido (Clase 1 rígido o Clase 2 multifilar compactado según IEC 60228). Ofrece mayor conductividad y un diámetro exterior global menor en comparación con sus equivalentes de aluminio.
- Capacidad térmica: La matriz de XLPE permite una elevada capacidad de transporte de corriente, reduciendo la sección transversal necesaria por amperio.
- Restricciones mecánicas: Su diseño no armado limita su uso a bandejas portacables, conductos, aire libre o galerías de mampostería donde no exista riesgo de impacto mecánico.
NA2XY: Cable de potencia de aluminio con aislamiento XLPE y cubierta de PVC
- Construcción del conductor: Aluminio macizo o multifilar (Clase 1 o Clase 2 según IEC 60228). Ofrece una reducción significativa de peso y máxima eficiencia de costes para redes de distribución de larga distancia.
- Factores económicos y de manipulación: Reduce las cargas en las estructuras de soporte y los costes generales de instalación, manteniendo perfiles de temperatura nominal idénticos a los del cobre (90 °C).
- Límite de aplicación: Ideal para líneas de alimentación aéreas de alta intensidad, redes de servicios públicos y trayectos largos en bandejas que requieran un bajo peso de material.

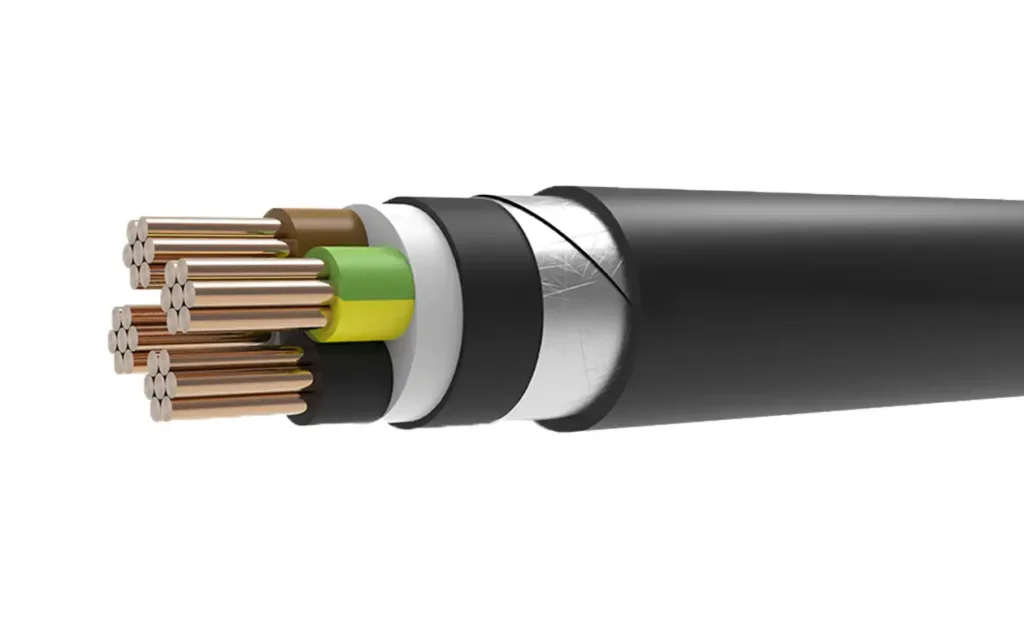

N2XBY: Cable de potencia armado de cobre con aislamiento XLPE, armadura STA y cubierta de PVC
- Construcción de la armadura: Incorpora una doble cinta de acero galvanizado (STA) helicoidal sobre un asiento interno, lo que le confiere una elevada resistencia al aplastamiento.
- Seguridad en enterramiento directo: Diseñado específicamente para soportar tensiones mecánicas derivadas del relleno de zanjas, impactos de piedras y cargas pesadas del terreno sin comprometer la integridad del aislamiento de las fases.
- Límite de aplicación: Concebido para instalaciones subterráneas directas en zanja, substaciones, recintos industriales y redes eléctricas urbanas donde existan riesgos de daños físicos.
Criterios de selección para ingeniería
- Evaluar el perfil de riesgo mecánico: Seleccione N2XBY para enterramiento directo en terreno, suelos no pavimentados o zonas industriales pesadas. Utilice N2XY o NA2XY cuando los trazados estén protegidos mediante bandejas, escalerillas portacables o conductos de hormigón.
- Determinar el equilibrio del material conductor: Elija N2XY para requisitos de volumen reducido, radios de curvatura ajustados y secciones transversales menores. Elija NA2XY para alimentadores de distribución de gran longitud sensibles al coste, donde un menor peso simplifique los cálculos de tensión de tendido.
- Verificar la capacidad térmica y de corriente: Asegúrese de que los requisitos de corriente continua se mantengan dentro del límite térmico de 90 °C, aplicando los factores de corrección correspondientes (temperatura ambiente del aire/terreno, resistividad térmica del suelo y factores de agrupación) conforme a la norma IEC 60364-5-52.
Perspectiva técnica de CJDL CABLE
Mientras que el cable de cobre N2XY sigue siendo la opción estándar para la distribución interior compacta, el NA2XY ofrece una alternativa más ligera y económica para largas líneas de distribución, y el N2XBY es la solución idónea para enterramiento directo donde se requiere protección mecánica contra cargas de aplastamiento. Los tres tipos se fabrican y someten de forma rutinaria a ensayos según las normas IEC 60502-1 y VDE 0276-603 por parte de CJDL CABLE, manteniendo especificaciones térmicas de 90 °C en régimen continuo y 250 °C en cortocircuito. Para obtener asesoramiento específico de selección según su proyecto, consulte con el departamento de ingeniería de CJDL CABLE.
