ABC-LV BS 7870 Cable Aéreo Preensamblado 1kV

Los cables aéreos preensamblados, a menudo denominados simplemente ABC o Conductores Preensamblados, son cables para líneas eléctricas aéreas diseñados mediante la combinación de varios cables de un solo núcleo.

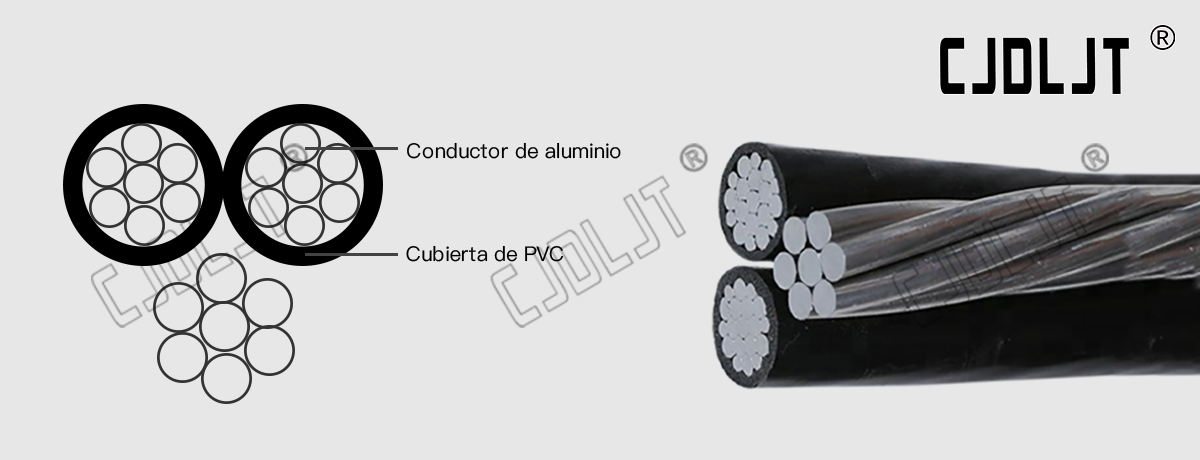

ABC-LV BS7870 Aerial Bundle Cable 1kV..
Descargar

Información del producto

Aplicación:

Cable aéreo preensamblado (ABC) de baja tensión para distribución de energía aérea. Ofrece un mayor nivel de seguridad y confiabilidad, así como menores pérdidas de potencia en comparación con los conductores desnudos.

Tensión nominal Uo/U0.6/1 kV
Conductor de FaseAluminio cableado de forma circular compactado Clase 2.
Conductor NeutroAluminio cableado de forma circular compactado Clase 2.
AislamientoCompuesto de XLPE (Polietileno reticulado) resistente a los rayos UV.
Identificación de NúcleosFases mediante nervaduras longitudinales (I, II, III).
Núcleo neutro mediante nervaduras longitudinales (≤ 50 mm²: mín. 12 nervaduras; ≥ 50 mm²: mín. 16 nervaduras).
NormasBS 7870
IdoneidadDistribución de energía temporal para alumbrado público y cables de servicio secundarios de poste a poste.

Detalles: Configuraciones de núcleo único y multinúcleo. Se pueden incorporar soportes adicionales de hilo de acero como cables mensajeros (catenaria).

Especificaciones

NÚMERO DE NÚCLEOS ÁREA DE SECCIÓN TRANSVERSAL NOMINAL
mm²		 DIÁMETRO EXTERIOR NOMINAL
mm		 PESO NOMINAL
KG/KM		 CARGA DE ROTURA MÍNIMA
KN		 RESISTENCIA MÁXIMA DEL CONDUCTOR
Ω/Km		 CAPACIDAD DE CORRIENTE
A
1 16 8.0 74 2.5 1.910 72
1 25 9.0 106 4.0 1.200 107
1 35 10.5 138 5.5 0.868 132
1 50 11.8 182 8.0 0.641 165
1 70 13.0 252 10.7 0.443 205
1 95 15.4 333 13.7 0.320 240
1 120 17.0 408 18.6 0.253 290
1 150 19.0 502 23.2 0.206 334
1 185 21.0 611 28.7 0.164 389
1 240 24.0 801 37.2 0.125 467
2 16 15.6 147 2.5 1.910 72
2 25 18.0 208 4.0 1.200 107
2 35 20.0 277 5.5 0.868 132
2 50 23.5 361 8.0 0.641 165
2 70 25.4 505 10.7 0.443 205
2 95 30.3 666 13.7 0.320 240
2 150 38.0 1004 23.2 0.206 334
4 16 18.8 286 2.5 1.910 72
4 25 21.2 430 4.0 1.200 107
4 35 24.1 553 5.5 0.868 132
4 50 27.8 746 8.0 0.641 165
4 70 31.8 1009 10.7 0.443 205
4 95 37.8 1332 13.7 0.320 240
4 120 54.4 1632 18.6 0.253 290
4+1 50+25 319 814 8.0/4.0 0.641/1.200 165/107
4+1 50+35 319 845 8.5/5.5 0.641/0.868 165/132
4+1 70+25 360 1105 10.7/4.0 0.443/1.200 205/107
4+2 70+25+25 400 1217 10.7/4.0 0.443/1.200 205/107
4+1 95+25 418 1438 13.7/4.0 0.320/1.200 240/107
4+2 95+25+25 420 1544 13.7/4.0 0.320/1.200 240/107
4+1 120+25 590 2050 18.6/4.0 0.253/1.200 290/107
