ABC-LV TNB IEC 60502-1 Cable Aéreo Preensamblado 1kV

Los cables aéreos preensamblados, a menudo denominados simplemente ABC (Aerial Bundle Cables) o Conductores Preensamblados, son cables para líneas eléctricas aéreas diseñados mediante la combinación de varios cables de un solo núcleo en un solo haz.

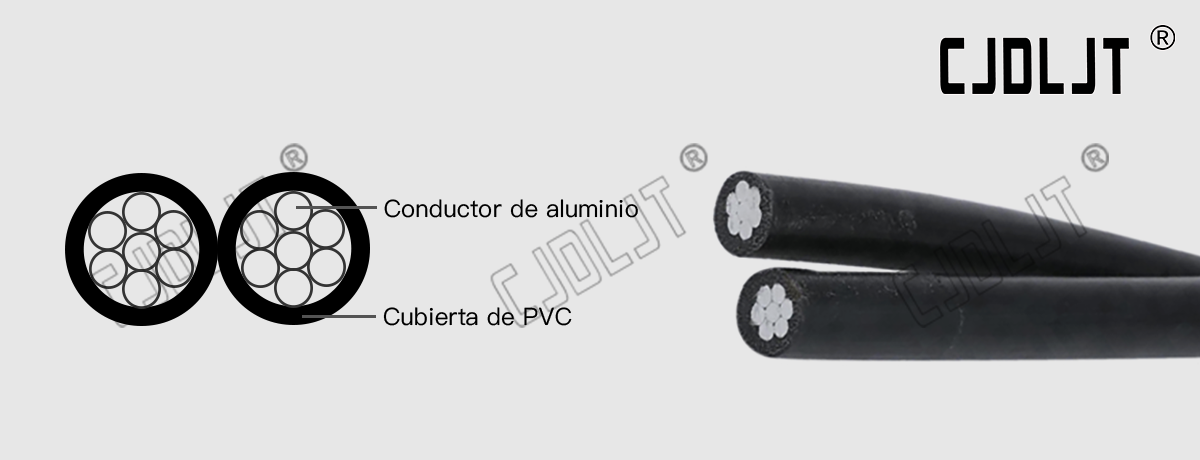

ABC-LV TNB IEC 60502-1 Aerial Bundle Cable 1kV..
Descargar

Información del producto

Aplicación

Cable aéreo preensamblado (ABC) de baja tensión para distribución de energía aérea. Ofrece un mayor nivel de seguridad y confiabilidad, así como menores pérdidas de potencia en comparación con los conductores desnudos.

Tensión nominal Uo/U0.6/1 kV
Conductor de FaseAluminio cableado de forma circular compactado Clase 2.
Conductor NeutroAluminio cableado de forma circular compactado Clase 2.
AislamientoCompuesto de XLPE (Polietileno reticulado) resistente a los rayos UV.
Identificación de NúcleosFases mediante nervaduras longitudinales (I, II, III).
Núcleo neutro mediante nervaduras longitudinales (≤ 50 mm²: mín. 12 nervaduras; ≥ 50 mm²: mín. 16 nervaduras).
NormasEspecificación TNB (IEC 60502-1)
IdoneidadDistribución de energía temporal para alumbrado público y cables de servicio secundarios de poste a poste.

Detalles: Configuraciones de núcleo único y multinúcleo. Se pueden incorporar soportes adicionales de hilo de acero como cables mensajeros (catenaria).

Especificaciones

NÚMERO DE NÚCLEOS SECCIÓN TRANSVERSAL
NOMINAL
mm²		 DIÁMETRO EXTERIOR NOMINAL
mm		 PESO NOMINAL
KG/KM		 CARGA DE ROTURA MÍNIMA
KN		 RESISTENCIA MÁXIMA DEL CONDUCTOR
Ω/Km		 CAPACIDAD DE CORRIENTE
A
3+1 16/25 19.0 290 4.0 1.200 107
3+1 25/25 23.2 400 5.5 0.868 132
3+1 35/25 25.6 500 8.0 0.641 165
3+1 50/35 30.0 680 10.7 0.443 205
3+1 70/50 34.9 920 13.7 0.320 240
3+1 95/70 40.6 1270 18.6 0.253 290
3+1 120/95 44.1 1510 23.2 0.206 334
3+1 150/120 49.2 1870 28.7 0.164 389
3+1 185/120 54.9 2340 37.2 0.125 467
3+2 25/25/16 23.2 470 2.5 1.910 72
3+2 35/25/16 25.6 560 4.0 1.200 107
3+2 50/35/16 30.0 740 5.5 0.868 132
3+2 70/50/16 34.9 980 8.0 0.641 165
3+2 95/70/16 40.6 1330 10.7 0.443 205
3+2 120/70/16 44.1 1580 13.7 0.320 240
3+2 150/95/16 49.2 1940 23.2 0.206 334
3+2 185/120/16 54.9 2410 2.5 1.910 72
