ABC-LV HD 626 S1 Aerial Bundle Cable 1kV

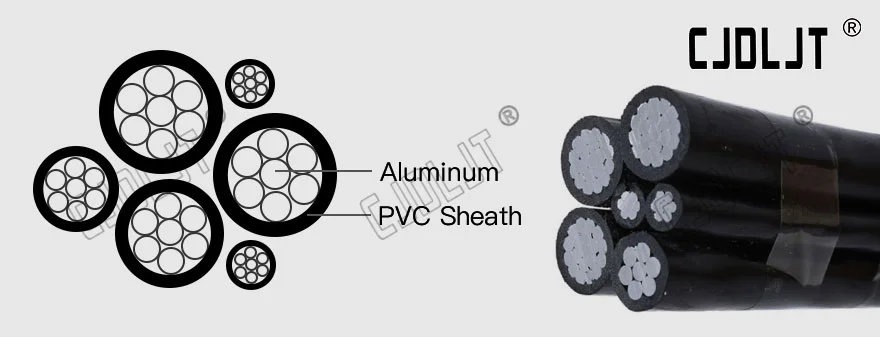

Los cables aéreos preensamblados, a menudo denominados simplemente ABC (Aerial Bundle Cables) o Conductores Preensamblados, son cables para líneas eléctricas aéreas diseñados mediante la combinación de varios cables de un solo núcleo en un solo haz.

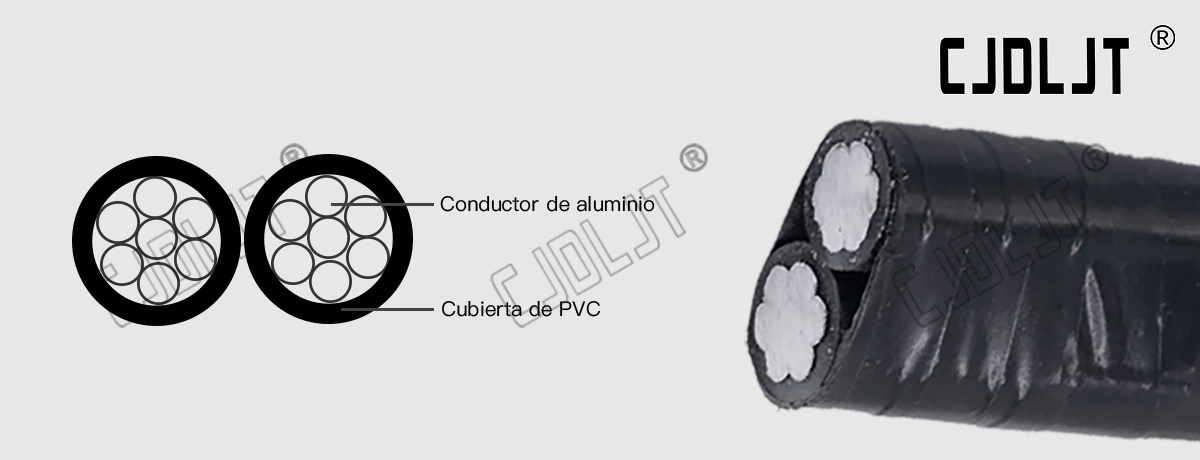

ABC-LV HD 626 S1 Aerial Bundle Cable 1kV..
Descargar

Información del producto

Aplicación

Cable aéreo preensamblado (ABC) de baja tensión para distribución de energía aérea. Ofrece un mayor nivel de seguridad y confiabilidad, así como menores pérdidas de potencia en comparación con los conductores desnudos.

Tensión nominal Uo/U0.6/1 kV
Conductor de FaseAluminio cableado de forma circular compactado Clase 2.
Conductor NeutroAluminio cableado de forma circular compactado Clase 2.
AislamientoCompuesto de XLPE (Polietileno reticulado) resistente a los rayos UV.
Identificación de NúcleosFases mediante nervaduras longitudinales (I, II, III).
Núcleo neutro mediante nervaduras longitudinales (≤ 50 mm²: mín. 12 nervaduras; ≥ 50 mm²: mín. 16 nervaduras).
NormasAS/NZS 3560 Parte 1
IdoneidadDistribución de energía temporal para alumbrado público y cables de servicio secundarios de poste a poste.

Detalles: Configuraciones de núcleo único y multinúcleo. Se pueden incorporar soportes adicionales de hilo de acero como cables mensajeros (catenaria).

Especificaciones

NÚMERO DE NÚCLEOS SECCIÓN TRANSVERSAL
NOMINAL
mm²		 DIÁMETRO EXTERIOR NOMINAL
mm		 PESO NOMINAL
KG/KM		 CARGA DE ROTURA MÍNIMA
KN		 RESISTENCIA MÁXIMA DEL CONDUCTOR
Ω/Km		 CAPACIDAD DE CORRIENTE
A
2 16 72 147 1.910 1.910 2.5
2 25 107 208 1.200 1.200 4.0
2 35 132 277 0.868 0.868 5.5
2 50 165 361 0.641 0.641 8.0
4 16 72 286 1.910 1.910 2.5
4 25 107 430 1.200 1.200 4.0
4 35 132 553 0.868 0.868 5.5
4 50 165 746 0.641 0.641 8.0
4 70 205 1009 0.443 0.443 10.7
4 95 240 1332 0.320 0.320 13.7
4 120 290 1632 0.253 0.253 18.6
4+1 35/35 132/132 694 0.868/0.868 0.868/0.868 5.5/5.5
4+1 50/25 165/107 814 0.641/1.200 0.641/1,200 8.0/4.0
4+1 50/35 165/132 845 0.641/0.868 0.641/0.868 8.5/5.5
4+1 70/25 205/107 1105 0.443/1.200 0.443/1.200 10.7/4.0
4+2 70/25/25 205/107 1217 0.443/1.200 0.443/1.200 10.7/4.0
4+2 70/35 205/132 1150 0.443/0.868 0.443/0.868 10.7/5.5
4+2 70/35/35 205/132 1289 0.443/0.868 0.443/0.868 10.7/5.5
4+1 95/25 240/107 1438 0.320/1.200 0.320/1.200 13.7/4.0
4+1 95/35 240/132 1467 0.320/0.868 0.320/0.868 13.7/5.5
4+2 95/25/25 240/107 1544 0.320/1.200 0.320/1.200 13.7/4.0
