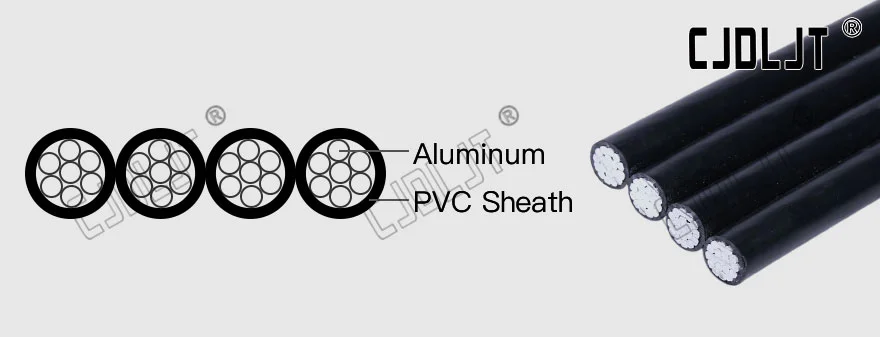

ABC – Cable Aéreo Preensamblado

Los cables aéreos preensamblados, a menudo denominados ABC o Conductores Preensamblados, son cables para líneas eléctricas aéreas que combinan varios cables de un solo núcleo.
ABC
Descargar

Información del producto

Aplicación

Para redes aéreas de distribución de baja potencia en áreas metropolitanas, urbanas y rurales. Para el suministro de instalaciones remotas y pueblos de carácter temporal y permanente. Para conexiones de acometidas domésticas sobre el suelo.

Tensión nominal Uo/U0.6/1 kV
Conductor de FaseAluminio cableado Clase 2.
Conductor NeutroAluminio cableado Clase 2.
AislamientoCompuesto de XLPE (Polietileno reticulado) TIX 2.
Identificación de NúcleosFases mediante nervaduras longitudinales (I, II, III).
Núcleo neutro mediante nervaduras longitudinales (≤ 50 mm²: mín. 12 nervaduras; ≥ 50 mm²: mín. 16 nervaduras).
IdoneidadDistribución de energía temporal para alumbrado público y cables de servicio secundarios de poste a poste.
NormasBS 7870-5, HD 626 S1, EN 60228.

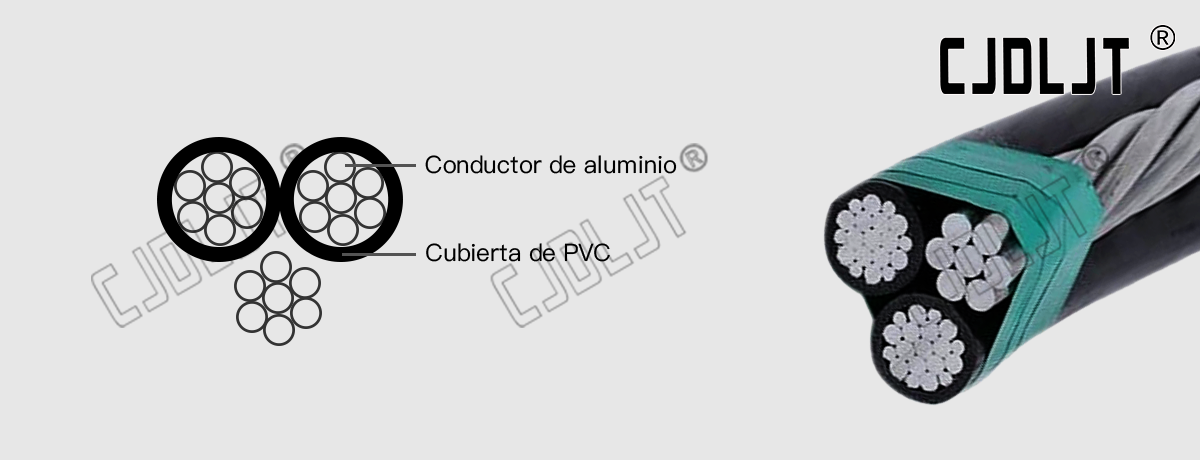

Detalles: Configuraciones de núcleo único y multinúcleo. Se pueden incorporar soportes adicionales de hilo de acero como cables mensajeros (catenaria).

Especificaciones

Tabla 1: Requisitos técnicos del cable aislado ABC con núcleo de cobre
Sección transversal nominal del conductor (mm²) Nº mín. de hilos del conductor D.E. del conductor (valor de referencia)/mm Espesor nominal del aislamiento (mm) Resistencia máx. del conductor a 20°C (Ω/km) - Cobre duro Resistencia máx. del conductor a 20°C (Ω/km) - Cobre blando Resistencia mín. del aislamiento a temperatura nominal - 70°C Resistencia mín. del aislamiento a temperatura nominal - 90°C Carga de rotura de núcleo único
1063.81.01.9061.830.00670.673471
1664.81.21.1981.150.00650.655486
2566.01.20.7490.7270.00540.548465
3567.01.40.5400.5240.00540.5411731
5068.41.40.3990.3870.00460.4616502
701210.01.40.2760.2680.00400.4023461
951511.61.60.1990.1930.00390.3931759
1201813.01.60.1580.1530.00350.3539911
1501814.61.80.1280.1240.00350.3549505
1853016.22.00.10210.09910.00350.3561846
2403418.42.20.07770.07540.00340.3479823

Tabla 2: Requisitos técnicos del cable aislado ABC con núcleo de aluminio y núcleo de aleación de aluminio
Sección transversal nom. del conductor (mm²) Nº mín. de hilos del conductor D.E. del conductor (valor ref.)/mm Diámetro exterior promedio máx. del cable (mm) Resistencia máx. del conductor a 20°C (Ω/km) Resistencia mín. del aislamiento a temperatura nominal Carga de rotura de núcleo único
Aluminio Aleación de aluminio 70°C 90°C Aluminio Aleación de aluminio
1063.86.53.083.5740.00670.6716502514
1664.88.01.912.2170.00650.6525174022
2566.09.41.201.3930.00540.5437626284
3567.011.00.8681.0070.00540.54701112569
5068.412.30.6410.7440.00460.461035417596
701210.014.10.4430.5140.00400.401733930164
951511.616.50.3200.3710.00390.392103337706
1201813.018.10.2530.2940.00350.352673246503
1501814.620.20.2060.2390.00350.353467960329
1853016.222.50.1640.1900.00350.352673246503
2403418.425.60.1250.1450.00340.343467960329
3003020.827.20.1000.1160.00330.334334975411
4005323.230.70.07780.09040.00320.3255707100548
