ACSR – Conductor de aluminio con refuerzo de acero

Los conductores ACSR están disponibles en una gama de contenidos de acero que van del 6% al 40% para una resistencia adicional. Los conductores ACSR de mayor resistencia se utilizan comúnmente para cruces de ríos, cables de tierra aéreos e instalaciones que requieren vanos extra largos. Gracias a su alta resistencia a la tracción y ligereza, pueden cubrir distancias más largas con menos soportes. Además, su mayor diámetro permite un límite de corona mucho más alto, ideal para líneas de alta y extra alta tensión.
sr
Descargar

Información del producto

Aplicación:

El conductor ACSR consiste en un núcleo de acero sólido o cableado rodeado por hilos de aluminio. Está disponible en una gama de contenidos de acero que varían del 6% al 40% para una resistencia adicional. Los conductores ACSR de mayor resistencia se utilizan comúnmente para cruces de ríos, cables de tierra aéreos e instalaciones que implican vanos extra largos. Para cualquier resistencia dada, el conductor ACSR puede fabricarse con diferentes resistencias a la tracción según el requisito. La principal ventaja de estos conductores es su alta resistencia a la tracción y su peso ligero, lo que permite cubrir vanos más largos con menos soportes. Debido al mayor diámetro de un conductor ACSR, se puede obtener un límite de corona mucho más alto, lo que representa una gran ventaja en líneas aéreas de alta y extra alta tensión.

IdoneidadLíneas de transmisión y distribución de energía eléctrica.
NormasASTM B231, ASTM B 232, DIN 48201, BS 215, UNE 21.018

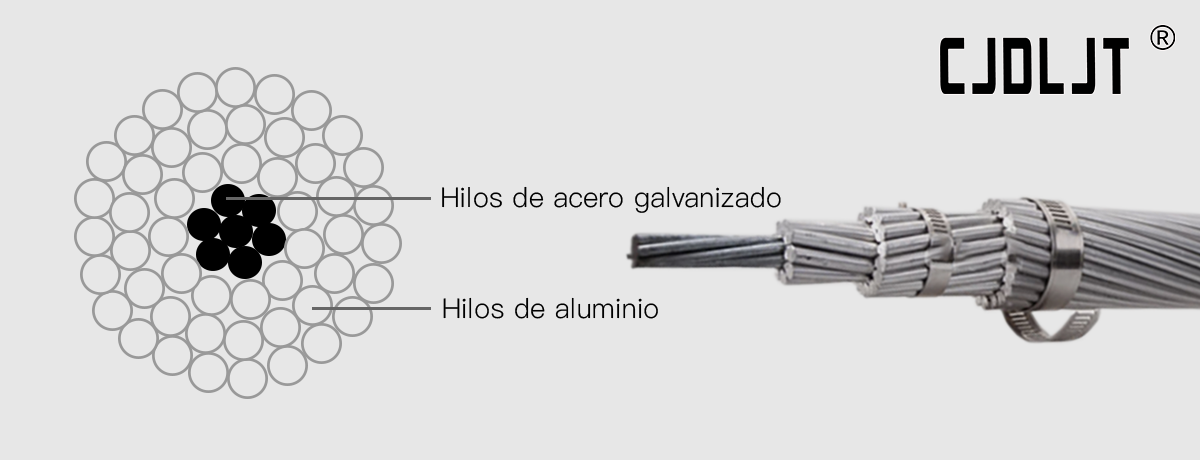

ConstrucciónConductor de aluminio estirado en frío: BS EN 60889 AL1 e hilos de acero galvanizado según BS EN 50189, con clase y grado de acuerdo con ST1A, ST5E y ST6C.

Detalles: Los tamaños se identifican mediante nombres en clave: ACSR: Nombres de Aves y Animales.

ACSR-ASTM-B Conductor de aluminio con refuerzo de acero

Los conductores ACSR están disponibles con un contenido de acero que oscila entre el 6% y el 40% para proporcionar una resistencia mecánica superior. Los conductores de mayor resistencia se emplean habitualmente en cruces de ríos, cables de guarda y proyectos con distancias entre postes excepcionalmente largas. El conductor ACSR puede fabricarse con diversas resistencias a la tracción para un valor de resistencia eléctrica dado; esta combinación de alta tenacidad y ligereza permite cubrir mayores distancias con una menor cantidad de estructuras de soporte. Gracias al diámetro optimizado del conductor ACSR, se alcanza un umbral de efecto corona mucho más elevado, lo cual es altamente beneficioso en redes de alta y extra alta tensión.

Especificaciones

CÓDIGO TAMAÑO
KCM 		CABLEADO
No. x mm 		SECCIÓN
mm2 		DIÁMETRO TOTAL
mm 		PESO DEL CONDUCTOR
kg/km 		CARGA DE ROTURA
kN 		RESISTENCIA ELÉCTRICA CAPACIDAD DE CORRIENTE
Amperios
Al. Acero Total Al Total Core Total Al. Acero 20ºC DC 25ºC AC 75ºC AC
TURKEY 6 6 x 1.68 1 x 1.68 15.52 13.3 5.04 1.68 53.8 36.5 17.3 5.295 2.1135 2.1496 2.6850 110
SWAN 4 6 x 2.12 1 x 2.12 24.71 21.18 6.36 2.12 85.4 58 27.4 8.28 1.3278 1.3537 1.7172 145
SWANATE 4 7 x 1.96 1 x 2.61 26.47 21.12 6.53 2.61 99.7 58 41.7 10.5 1.1313 1.3387 1.7383 145
SPARROW 2 6 x 2.67 1 x 2.67 39.2 33.6 8.01 2.67 135.9 92.3 43.6 12.68 0.8343 0.8527 1.1081 195
SPARATE 2 7 x 2.47 1 x 3.30 42.09 33.54 5.24 3.3 158.8 92.3 66.51 6.2 0.8251 0.8435 1.1181 195
ROBIN 1 6 x 3.00 1 x 3.00 49.48 42.41 9 3 171.4 116.4 55 15.8 0.6621 0.6768 0.8907 200
RAVEN 1/0 6 x 3.37 1 x 3.37 62.44 53.52 10.11 3.37 216.1 146.7 69.4 19.49 0.5243 0.5370 0.7165 255
QUAIL 2/0 6 x 3.78 1 x 3.78 78.55 67.33 11.34 3.78 272.5 185 87.5 23.63 0.4160 0.4265 0.5803 295
PIGEON 3/0 6 x 4.25 1 x 4.25 99.31 85.12 12.75 4.25 343.5 233.2 110.3 29.46 0.3304 0.3386 0.4705 340
PENGUIN 4/0 6 x 4.77 1 x 4.77 125.09 107.22 14.31 4.77 433.2 294.2 139 37.16 0.2618 0.2697 0.3829 390
WAXWING 266.8 18 x 3.09 1 x 3.09 142.5 135 15.45 3.09 431.6 372.9 58.7 30.62 0.2119 0.2169 0.2595 480
PARTRIDGE 266.8 26 x 2.57 7 x 2.00 156.9 134.9 16.28 6 546.1 374.3 171.8 50.28 0.2100 0.2146 0.2569 490
OSTRICH 300 26 x 2.73 7 x 2.12 176.9 152.2 17.28 6.36 614.6 421.3 193.3 56.52 0.1867 0.1909 0.2283 530
MERLIN 336.4 18 x 3.47 1 x 3.47 179.7 170.2 17.35 3.47 543.2 469.7 73.5 38.36 0.1680 0.1719 0.2057 560
LINNET 336.4 26 x 2.89 7 x 2.25 198.4 170.6 18.31 6.75 689 472.2 216.8 62.75 0.1663 0.1669 0.2037 570
ORIOLE 336.4 30 x 2.69 7 x 2.69 210.3 170.5 18.83 8.07 784.3 473.2 311.1 76.98 0.1654 0.1690 0.2024 575
CHICKADEE 397.5 18 x 3.77 1 x 3.77 212.1 200.9 18.85 3.77 642.9 555.5 87.4 44.23 0.1221 0.1457 0.1742 620
BRANT 397.5 24 x 3.27 7 x 2.18 227.7 201.6 19.62 6.54 762 558.1 203.9 64.97 0.1417 0.1450 0.1732 630
IBIS 397.5 26 x 3.14 7 x 2.44 234 201.3 19.88 7.32 814 558.2 255.8 72.53 0.1411 0.1444 0.1726 635
LARK 397.5 30 x 2.92 7 x 2.92 247.8 200.9 20.44 8.76 927.1 555.1 372 90.3 0.1401 0.1434 0.1716 645
PELICAN 477 18 x 4.14 1 x 4.14 255.8 242.3 20.7 4.14 770.9 666.4 104.5 52.51 0.1184 0.1217 0.1453 700
FLICKER 477 26 x 3.58 7 x 2.39 273 241.6 21.19 7.17 915.2 670.1 245.1 76.54 0.1178 0.1207 0.1444 710
HAWK 477 26 x 3.44 7 x 2.67 280.8 241.6 21.77 8.01 977.7 669.7 308 86.77 0.1171 0.1201 0.1437 715
HEN 477 30 x 3.20 7 x 3.20 297.6 241.3 22.40 9.6 1111.7 671 440.7 105.91 0.1165 0.1194 0.1427 725
OSPREY 556.5 18 x 4.47 1 x 4.47 298.2 282.5 22.35 4.47 898.9 777 121.9 60.96 0.1014 0.1043 0.1247 775
PARAKEET 556.5 24 x 3.87 7 x 2.58 318.9 282.3 23.22 7.74 1067 781.6 285.4 88.11 0.1010 0.1037 0.1240 785
DOVE 556.5 26 x 3.72 7 x 2.89 328.5 282.6 23.55 6.67 1140 781.3 358.7 105.57 0.1007 0.1033 0.1237 790
EAGLE 556.5 27 x 3.30 7 x 3.46 347.9 282.1 24.27 1.38 1297.7 983.2 514.5 123.71 0.1001 0.1027 0.1227 800
PEACOCK 605 24 x 4.03 7 x 2.65 345.9 306.1 24.19 8.07 1160.8 849.8 311 96.12 0.09285 0.09547 0.11417 830
SQUAB 605 26 x 3.87 7 x 3.01 355.6 305.8 24.51 9.03 1239.7 849.8 389.9 108.13 0.09252 0.09514 0.11352 835
WOODDUCK 605 30 x 3.61 7 x 3.61 378.8 307.1 25.27 10.83 1410.8 851.2 559.6 128.6 0.03186 0.09449 0.11286 845
TEAL 605 30 x 3.61 19 x 2.16 376.1 307.1 25.24 10.80 1398.9 851.5 547.4 135.5 0.09186 0.09449 0.11286 845
KINGBIRD 636 18 x 4.78 1 x 4.78 340.9 323 23.9 4.78 1026.9 887.4 139.5 69.86 0.08891 0.09219 0.11286 840
ROOK 636 24 x 4.14 7 x 2.76 365 323.1 24.84 8.28 1281.8 892.9 388.9 97.9 0.08825 0.09088 0.10925 855
GROSBEAK 636 26 x 3.97 7 x 3.09 321.8 251.5 9.27 1302.2 892.6 - 409.6 1302.2 0.11214 0.08793 0.10827 860
SCOTER 636 30 x 3.70 7 x 3.70 397.9 322.6 25.9 11.1 1477.8 891.4 586.4 135.27 0.0876 0.0899 0.10794 870
EGRET 636 30 x 3.70 19 x 2.22 396.1 322.6 25.9 11.1 1470.3 895 575.3 140.17 0.0876 0.8990 0.10761 870
SWIFT 636 36 x 3.38 1 x 3.38 332 323 23.66 3.58 958.4 888.4 7 61.41 0.0892 0.9186 0.1093 845
FLAMINGO 666.6 24 x 4.23 7 x 2.82 381 337.3 25.38 8.46 1276.9 935.2 341.7 105.46 0.0843 0.8563 0.1037 880
GANNET 666.6 26 x 4.07 7 x 3.16 393.2 338.3 25.76 9.48 1364.7 936.1 428.6 117.48 0.08399 0.08497 0.10302 885
STILT 715.5 24 x 4.39 7 x 2.92 410.2 363.3 26.32 8.76 1372.1 1004.5 367.6 113.47 0.07841 0.08104 0.09678 920
STARLING 715.5 26 x 4.21 7 x 3.28 421 361.9 26.68 9.84 1465.9 1004.5 461.4 126.37 0.07808 0.08038 0.9613 930
REDWING 715.5 30 x 3.92 19 x 2.35 444.5 362.1 27.43 11.75 1653.4 1007.1 646.3 153.96 0.07776 0.08005 0.09547 940
CUCKOO 795 24 x 4.62 7 x 3.08 454.5 402.3 27.72 9.24 1522.4 1115.2 407.2 124.15 0.07087 0.07316 0.08727 985
DRAKE 795 26 x 4.44 7 x 3.45 468 402.6 28.11 10.35 1628.1 1115.8 512.3 140.17 0.07054 0.07283 0.08694 995
COOT 795 36 x 3.77 1 x 3.77 413.1 401.9 26.39 3.77 1198 1110.2 87.8 74.76 0.07152 0.07415 0.08825 975
TERN 795 45 x 3.38 7 x 2.25 431.6 403.8 27.03 6.75 1333.4 1116.1 217.3 98.34 0.07119 0.07382 0.08793 970
